Tento dokument popisuje postup upgrade firmware Inteligentního přístupového modulu (IFDAM).

   1. Odpojení napájení modulu IFDAM
Odpojte konektory AC a +B/-B (J2)

   2. Přepněte přepínače DIP 7 a 8 na SW1 do polohy ON. (Obr.1)
Tímto bude vymazána paměť (databáze) IFDAM.

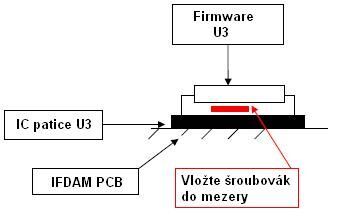

   3. Vložte plochý šroubovák do malé mezery mezi IC paticí a čipem U3 jak je znázorněno na obrázku. (Obr.2 a 3)
UPOZORNĚNÍ: Nedotýkejte se šroubovákem desky spojů (PCB), mohlo by dojít k narušení jemných spojů a poškození desky PCB, na které se nevztahuje záruka.

   4. Opatrně pootočte šroubovákem až budete vidět piny patice. Opakujte tuto operaci z druhé strany čipu U3. (Obr.4)

   5. Jakmile jsou viditelné piny patice na všech rozích, opatrně vyjměte starý čip (U3) z modulu a nahraďte jej novým. (Obr.5)
UPOZORNĚNÍ: Věnujte maximální pozornost odstraňování a vkládání čipu. Použijte kleště na vyjímání čipů nebo malý šroubovák. Ujistěte se, že čip je vložen správně orientován.

   6. Připojte napájení na IFDAM. LED 1 bude svítit.

   7. Přepněte přepínače DIP 7 a 8 na SW1 do polohy OFF. LED 1 bude asi minutu blikat a pak trvale svítí.

   8. Jakmile je upload databáze dokončen, LED 1 přestane svítit.

Poznámky:
- upload databáze z ústředny do modulu IFDAM může trvat přibližně 15 minut.
- Je doporučeno provádět upload databáze současně pro všechny moduly IFDAM na LAN. Pokud je modul IFDAM připojen během uploadu jiných modulů, ústředna inicializuje upload všech modulů znovu od začátku.
