Modul univerzálního expandéru (993004 nebo 995004) může být konfigurován jako typ „B“ nebo „E“.
    Expandér typu „B“ může mít až 32 zón a až 32 auxů s použitím rozšiřujících modulů.
   Expandér typu „E“ může mít až 16 zón a až 16 auxů s použitím rozšiřujících modulů.

Možnosti rozšíření:
- rozšiřujícím modulem 16 zón (995006) zvýšení počtu zón na 32, nebo
- rozšiřujícím modulem 24 auxů (995007) zvýšení počtu auxů na 32, nebo
- až třemi 8 reléovými rozšiřujícími moduly (995082E) pro připojení 8, 16 nebo 27 relé k expandéru, nebo
-až 4 modulů pro řízení výtahů )994020 nebo 994020HV) pro ovládánívýtahu se zpětnou vazbou do 8, 16, 24 nebo 32 pater. Při použití dvounávazně očíslovaných expandérů je možno ovládat až 64 pater.


   V systému Concept může být modul univerzálníhoexpandéru konfigurován jako typ „E“, nebo „B“, v závislosti nakonfiguraci paměti. Konfigurace modulu se provádí přepnutím přepínačeSW1/1 na desce modulu.
      SW1 přep. 1 v poloze „OFF“ - typ „B“ (až 32 zón a až 32 auxů),
     SW1 přep. 1 v poloze „ON“ - typ „E“ (16 zón a až 16 auxů).

Vždy, kdy je to možné použijte typ „B“ i v případě, že zůstanounepoužité volné zóny pro budoucí použití. Typ „B“ je továrněpřednastaven.


Instalační poznámky:

1.Použití rozšiřujícího modulu 16 zón.
Kdyžje univerzální expandér konfigurován jako typ „B“ a rozšiřující modul16 zón není připojen, nebo byl odstraněn, zóny 17 – 32 mohou připrohlížení v Menu 4.1 – Testování, se jevit v poplachu či tamperu.
-jestliže zóny 17 – 32 nejsou použity (nejsou vloženy do prostoru), nebonejsou programovány jako funkční zóny, nebude to mít vliv na funkcisystému.
- jestliže zóny 17 – 32 jsou použity a rozšiřující modul není připojen, systém ohlásí tamperový poplach.
2.Modulované sirény.
Systém při ovládání modulovaných sirén nerozlišuje typ expandéru „B“ či „E“.
Příklad: S0 – sirény ústředny, S1- sirény exp. E01 a B01, S2 – sirény exp. E02 a B02.
3.Zprávy.
Zprávyve většině typů mapování zpracovávají moduly miniexpandéru, expandéru„B“ i „E“ jako jeden typ. U instalovaných modulů M01, E01 a B01 budourozlišeny pouze zóny 17 – 32 expandéru B01, zprávy ze zón 1 – 8 budouoznačeny stejně pro všechny tři moduly, zprávy ze zón 9 – 16 budoustejné pro B01 a E01.
Typ mapování „SIMS II“ rozlišuje jednotlivé typy expandérů (Typ 3 - „B“, typ 6 - „M“, typ 7 - „E“)
Komunikační úloha Securitel nezasílá zprávy z expandérů „E“ a miniexpandéru „M“.
4.Zpoždění zprávy o poruše AC.
U modulu univerzálního expandéru je možno nastavit zpoždění zprávy o poruše napájení AC přepínačem SW1/3 na desce modulu.
   SW1 přep. 3 v poloze „OFF“ - zpoždění 20 sec,
   SW1 přep. 3 v poloze „ON“ - zpoždění 255 sec.
5.Zabezpečení auxů. (univerzální expandér firmware V5.03 a později)
Bylapřidána nová vlastnost, dovolující vypnout všechny auxy modulu vpřípadě že je neadresován či ztratil komunikaci s ústřednou. Tato volbavypne všechny auxy modulu 15 sec po ztrátě komunikace modulu sústřednou. Tato volba je předurčena pro ovládání výtahů pro zabezpečenívolného přístupu v případě selhání LAN.
Nastavením SW1/7 do polohy „ON“ budou všechny auxy modulu vypnuty 15 sec po ztrátě komunikace modulu s ústřednou.

Programování.

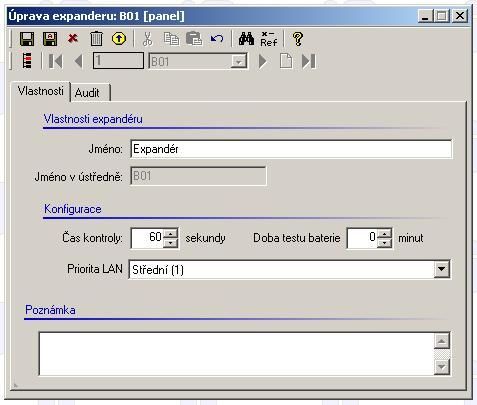

Vlastnosti. (Properties)

Jméno (Name) – pole pro zadání jména modulu v Insight.

Jméno v ústředně (Name in Panel) – jméno modulu, které bude zobrazeno na displeji klávesnice. Nelze jej změnit.

Čas kontroly(Pool Time) – pole pro určení maximální doby, kterou může být modul bezkomunikace s ústřednou. Nesmí být nastavena hodnota „0“.

Priorita LAN(LAN Priority) – pole pro určení priority zpráv z modulu. Může býtprogramována od „0“(nejvyšší) do „3“(nejnižší). V rozsáhlých systémechmají expandéry obvykle prioritu „1“.

Doba testu baterie(Battery Test Time) – pole pro nastavení délky doby dynamického testubaterie modulu (Test baterie je funkcí „Diáře“). Doba testu může bytnastavena od „0“ (test zakázán) až do 255 minut (test hlubokého vybitíbaterie).

Poznámka (Notes) – pole pro poznámky a jiné záznamy.
