Systém Concept: možnosti a programování zón

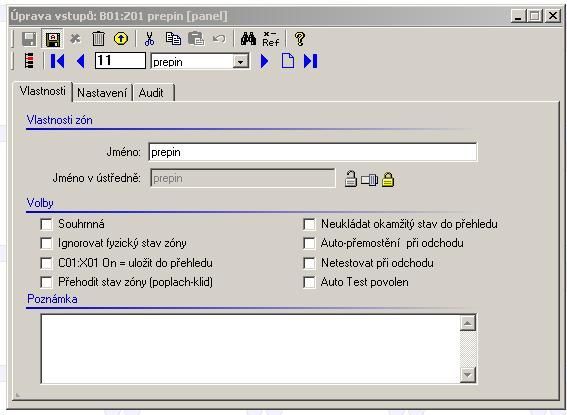

Vlastnosti (Properties)

Jméno (Name) – pole pro zadání jména zóny v Insight.
Jméno v ústředně (Name in Panel) - pole pro zadání jména zóny, které bude zobrazeno na displeji klávesnice. Korektně bude zobrazeno max. 16 znaků. Je možné toto jméno zamknout proti změnám.
Souhrnná (Summary) – je-li tato volba aktivní, bude zóna zpracována jako „souhrnná“, to znamená, že zóny v zapnutých prostorech, které nejsou v klidu, budou generovat systémové zprávy na displej klávesnice(Některé zóny jsou v poplachu, Některé zóny jsou v tamperu, …). Souhrnné zóny jsou ve všech ohledech stejné jako standardní zóny, s tou výjimkou, že jejich stav je nepřetržitě monitorován (pokud jsou v zabezpečeném prostoru) a neklidový stav (poplach, tamper) vyvolá systémovou zprávu na klávesnici.
Je-li použito „EN 50131 zpracování“ (Menu 7.5.1) a budou tyto zóny v neklidovém stavu, budou označeny a jako problémové a zabrání zapnutí prostoru.
Ignorovat fyzický stav zóny (Ignore Physical Input) – aktivace této volby způsobí že fyzický stav zóny bude ignorován a stav zóny bude výsledkem logického auxu.
C01:X01 = uložit do přehledu (C01:X01 = Review) – je-li volba aktivní, bude do přehledu uložen její okamžitý stav jen když bude aux C01:X01 sepnut. Současně však musí být aktivní i volba „Neukládat okamžitý stav do přehledu“.
Přehodit stav zóny (poplach – klid) (Swap Seal and Alarm) – je-li volba aktivní, bude u této zóny obrácen stav „poplach“ a „v klidu“. To je výhodné použít pro detektory s kontakty typu „NO“.
Neukládat okamžitý stav do přehledu (No Review) – aktivace volby způsobí, že okamžitý stav zóny nebude ukládán do přehledu.
Auto-přemostění při odchodu (Auto-Isolate on Exit) – je-li povolena, pak bude zóna automaticky přemostěna při zapínání prostoru.
Netestovat při odchodu (No Test on Exit) – je-li povoleno, nebude testován stav zóny při odchodu.
Auto Test povolen (Self-Test Input) – je-li povoleno, bude prováděn auto test zóny. Tato volba musí být povolena i při testování pochůzkou.
Poznámka (Notes) – pole pro poznámka a jiné záznamy.

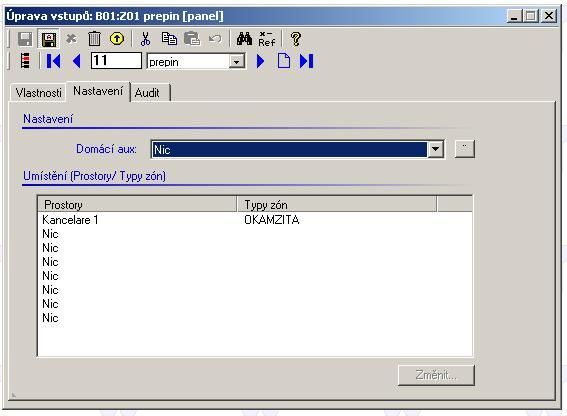

Nastavení (Settings)

Domácí aux (Home auxiliary) – pole pro výběr domácího auxu, který bude ovládán stavem zóny. Závislost se volí v typu zóny. Každý domácí aux může být přiřazen kterékoliv zóně. Jeden domácí aux může být přiřazen více zónám.

Umístění (Prostory/ Typy zón) (Location) – každá zóna či systémový vstup mohou být programovány v prostoru s přiřazeným typem zóny. Tato sekce dovoluje vložit zónu do prostoru a přiřadit jí typ zóny v tomto prostoru.

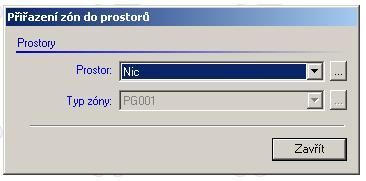

Výběrem prostoru a kliknutím na tlačítko „Změnit“ můžeme v dalším okně (Obr. 3) vybrat prostor do kterého chceme vložit zónu a přiřadit jí typ zóny. Každá zóna může být v max. 8 prostorech s různými typy zón.

Programování

1.Vybertezónu k programování a pojmenujte ji. Zvolte jednoduché jméno pro snadnézapamatování. Systémové zóny nemohou být přejmenovány.
2.Vyberte požadované volby zaškrtnutím pole volby.
- je-li aktivní volba „C01:X01 – uložit do přehledu“, musí být aktivní i volba „Neukládat okamžitý stav do přehledu“.
-některé komunikační úlohy nedovolují využít systémové vstupy proindikaci komunikačních či jiných problémů (GSM, C-Bus, Inovonics).
- každý pozdržený poplach přepíše systémovou zprávu problémových zón.
3.Vyberte domácí aux pro přiřazení k této zóně.
4.Vsekci „Umístění“ vyberte prostor, do kterého chcete zónu vložit aklikněte na tlačítko „Změnit“, nebo jej vyberte dvojklikem.
5.V otevřeném dialogovém okně proveďte editaci a požadované úpravy volby prostoru a typu zóny.
6.Kliknutím na tlačítko „Zavřít“ ukončíte programování zóny.
7.Chcete-li vložit tuto zónu do dalších prostorů, opakujte postup v krocích 4 až 6.
