Pomocí modulu PSC200 je možné navázat spojení se zabezpečovací ústřednou a programem WinLoad pomocí GPRS připojení. Pro funkčnost spojení musí být jedna strana přístupná z vnější sítě, jsou tedy dva způsoby:
Pro správnou funkci připojení musíme mít tedy PC s veřejnou IP adresou a nebo pokud používáme router, tak přesměrovaný port na vnitřní IP adresu PC. Spojení v tomto případě funguje pomocí tzv. zpětného volání. Komunikaci totiž musí zahájit modul PCS200. Pro zahájení komunikace je třeba poslat na modul SMS. která obsahuje informace ohledně komunikace, v SMS je veřejná IP adresa a port na kterém WinLoad bude komunikaci očekávat. Port může být v podstatě libovolný, výrobcem předdefinovaný je port 10001. Tento port není závislý na nastaveném portu v modulu PCS200, tento port je pouze pro přímé připojení v případě veřejné IP adresy na SIM v modulu PCS200.
Příklad nastavení:
- SIM s veřejnou IP adresou. Výhoda, možnost spojení s programem WinLoad v podstatě "odkudkoliv". Nevýhoda, vyšší cena takové SIM.
- PC s veřejnou IP adresou nebo s přesměrovaným portem na IP adresu PC s programem WinLoad. Výhoda, nemusí být SIM s veřejnou IP adresou. Nevýhoda, nelze se připojit odkudkoliv, vždy musí být přesměrovaný port z veřejné IP adresy na PC s WinLoadem.
Pro správnou funkci připojení musíme mít tedy PC s veřejnou IP adresou a nebo pokud používáme router, tak přesměrovaný port na vnitřní IP adresu PC. Spojení v tomto případě funguje pomocí tzv. zpětného volání. Komunikaci totiž musí zahájit modul PCS200. Pro zahájení komunikace je třeba poslat na modul SMS. která obsahuje informace ohledně komunikace, v SMS je veřejná IP adresa a port na kterém WinLoad bude komunikaci očekávat. Port může být v podstatě libovolný, výrobcem předdefinovaný je port 10001. Tento port není závislý na nastaveném portu v modulu PCS200, tento port je pouze pro přímé připojení v případě veřejné IP adresy na SIM v modulu PCS200.
Příklad nastavení:

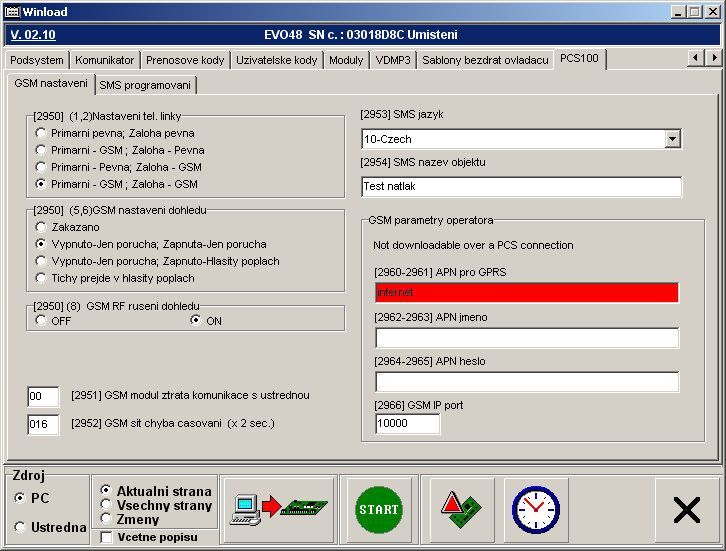

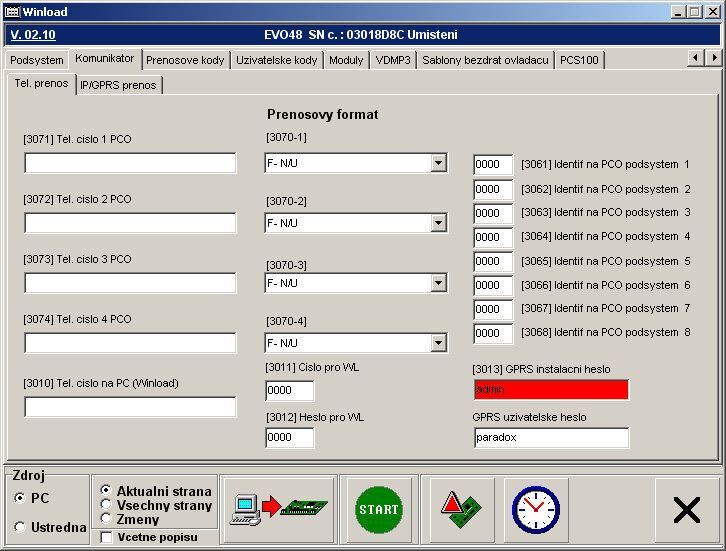

- V ústředně musí být nastaven přístupový bod pro GPRS daného operátora, pro Vodafone je to: internet, obr. 1 a heslo do modulu PCS200, obr.2.

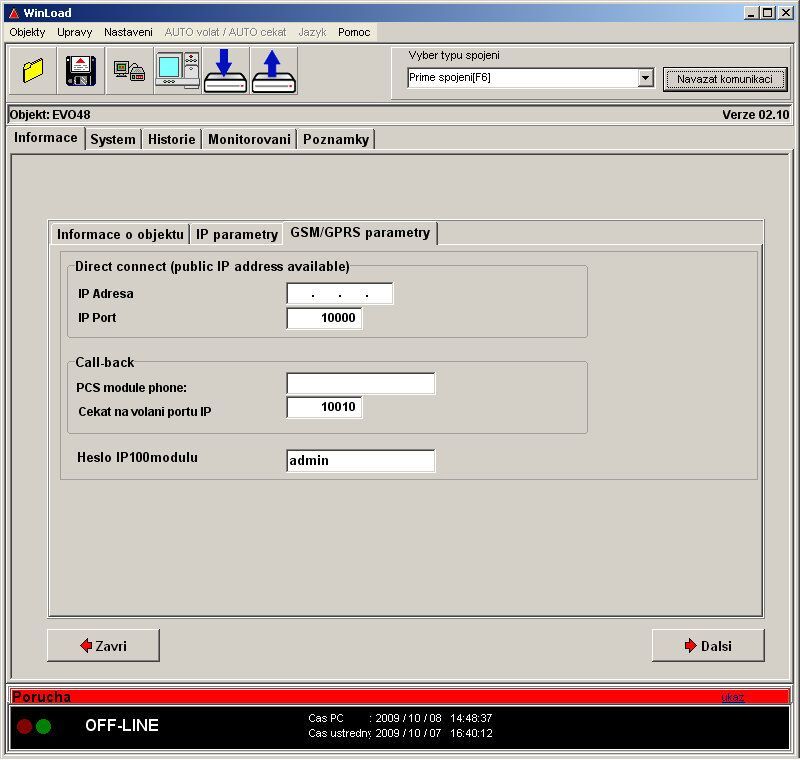

- V nastavení informacích o objektu musíte mít zadán port, ten který máte na PC přesměrovaný, a heslo do modulu, to musí souhlasit s heslem z bodu 1, obr. 3.

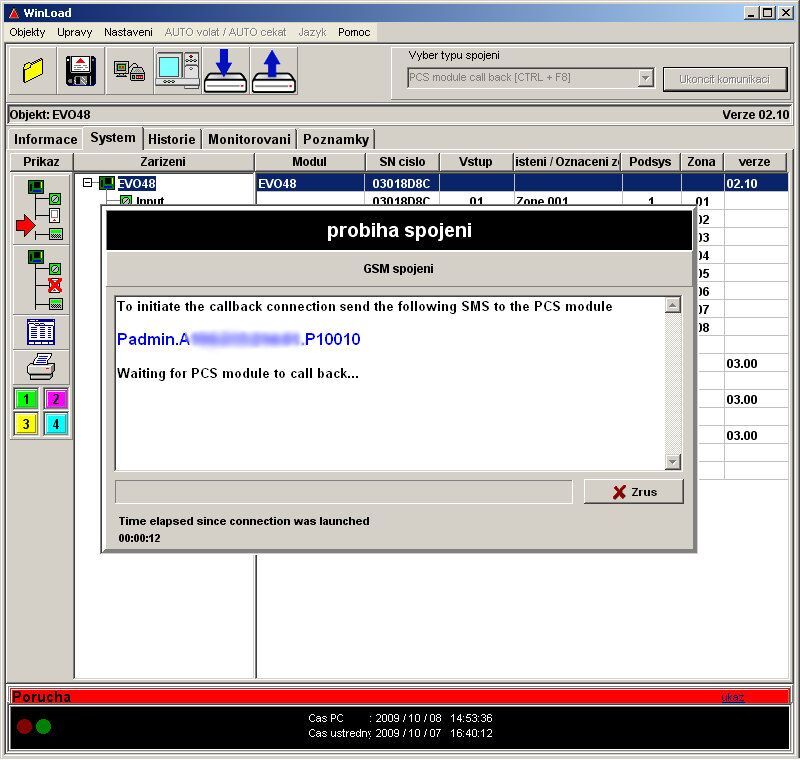

- Pro spojení klikněte na volbu PCS module call back, v připojovacím okně se zobrazí text SMS, kterou musíte poslat na modul PCS200, obr. 4.

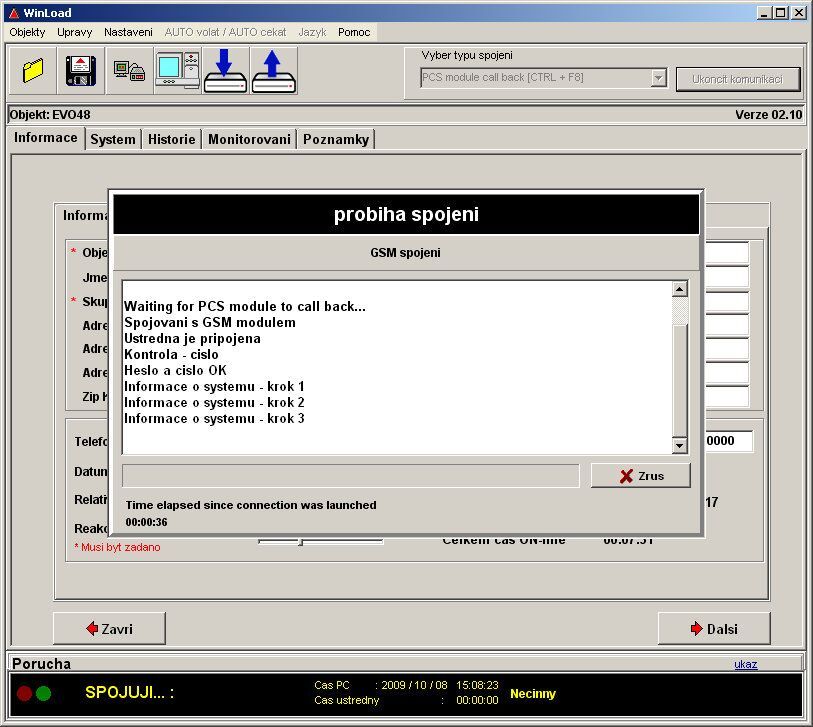

- Po obrdržení SMS modulem PCS200 dojde k zahájení komunikace, obr. 5.
- Nemáte zadáno správné heslo do modulu PCS200.
- Nemáte zadáno správné číslo a heslo pro WinLoad (zadává se informacích o objektu a musí souhlasit s uloženými hodnotami v ústředně).
- Nemáte přesměrovaný port na vaši vnitřní IP adresu PC.
