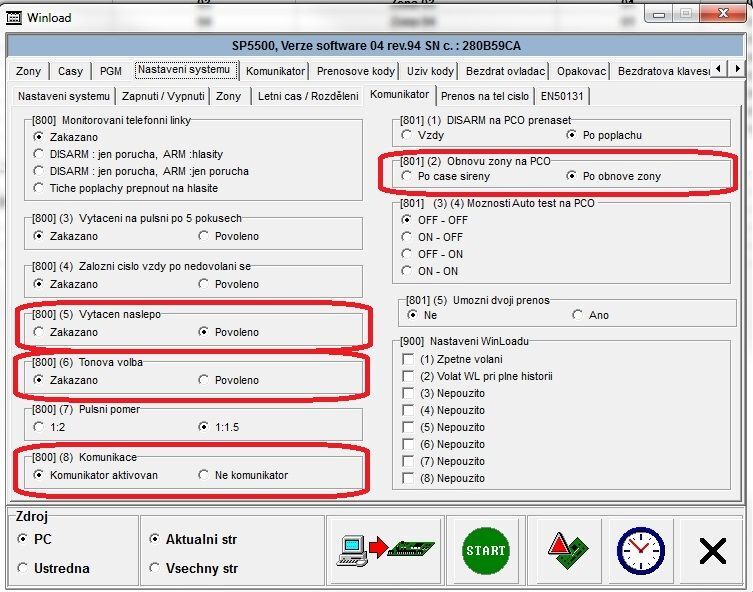

• v ústředně Spectra SP nebo Magellan je nutné aktivovat komunikátor, nastavit pulsní volbu, povolit vytáčení naslepo a nastavit po obnově zóny na PCO (obr.1)

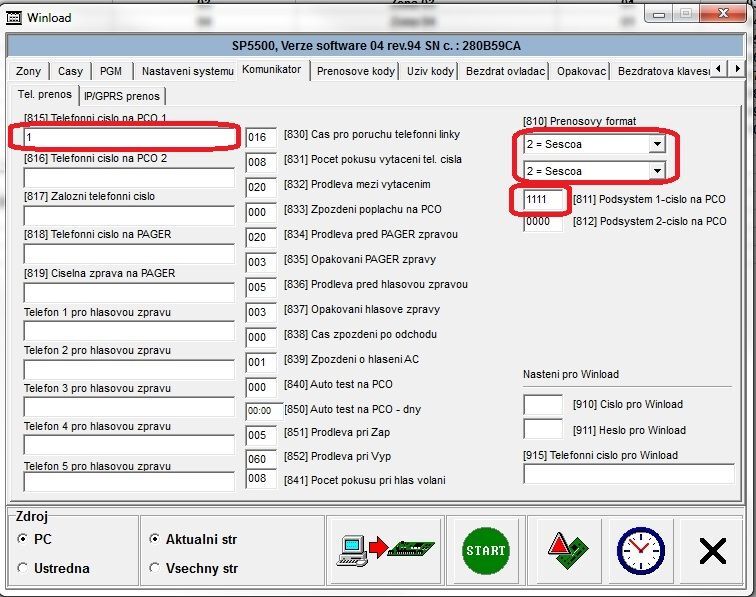

• v komunikátoru zadáte telefonní číslo „1“, vyberete přenosový formát např. SESCOA a zadáte číslo na PCO (obr.2)

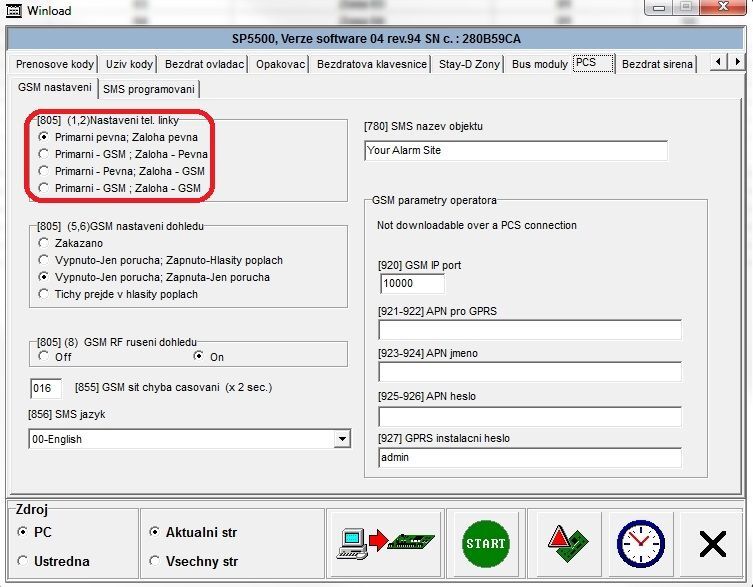

• v záložce PCS u nastavení tel. linky nechte Primarni pevna; Zaloha pevna (obr.3)

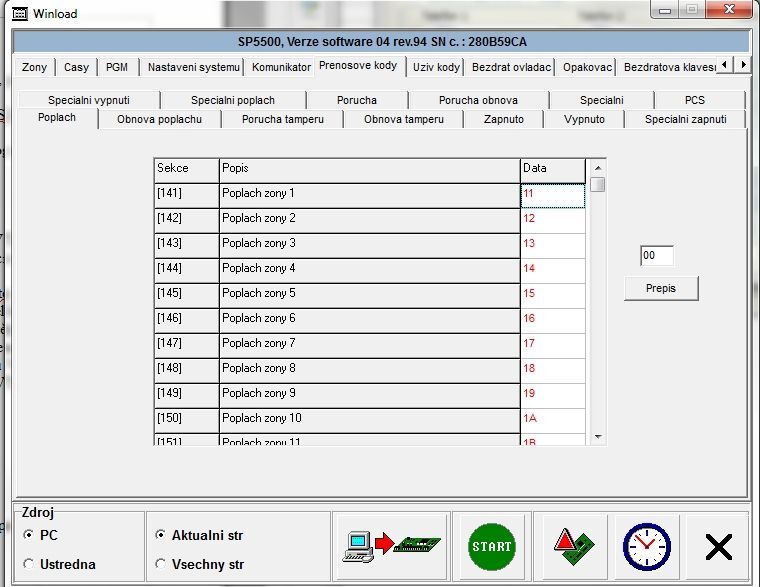

• nastavíme přenosové kódy (obr.4) na hodnoty od 11 až do FF, podle tabulek v programu VT Setup (obr.5)

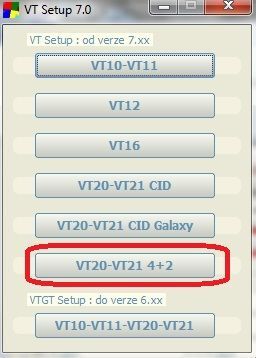

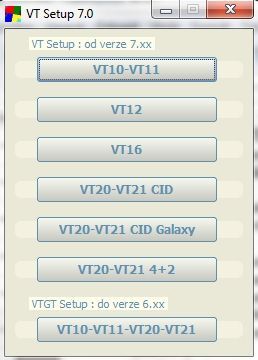

• SMS VT21 budeme nastavovat programem VT Setup, kde volíme VT20-VT21 4+2 (obr.6)

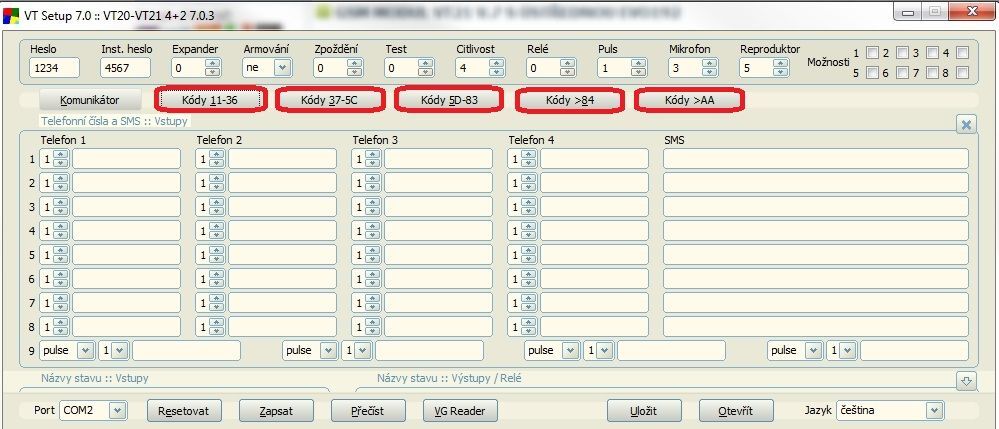

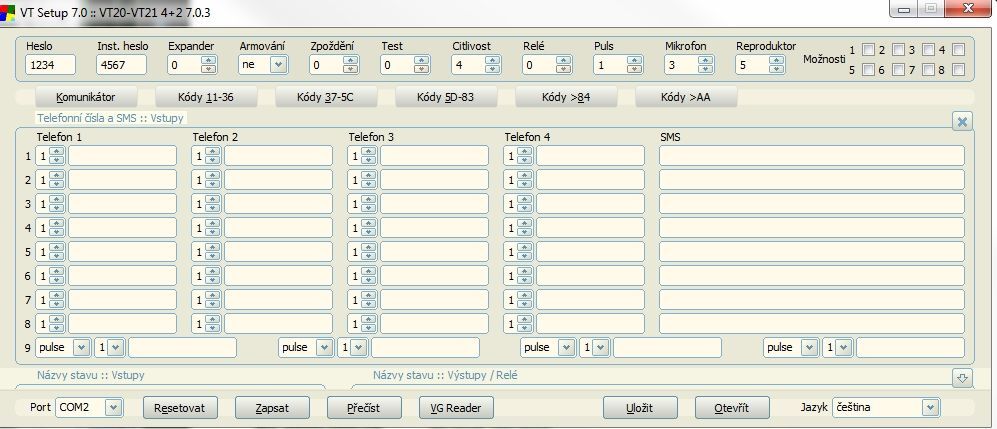

• pro nastavení komunikátoru, použijeme tlačítka Komunikátor, Kódy 11-36 až Kódy >AA (obr.7)

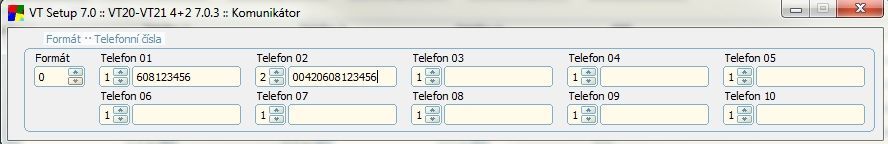

• v Komunikátoru nastavíme telefonní čísla a typ komunikace pro každé tel. číslo (1-SMS, 2-SMS a prozvonění, atd.), (obr.8)

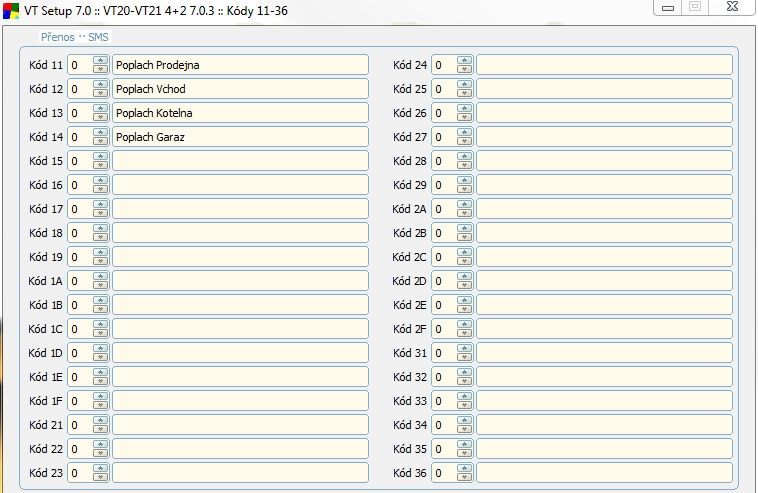

• v Kódech 11 až 88 můžeme pojmenovat jednotlivé události, které budou chodit na mobilní telefon (obr.9)

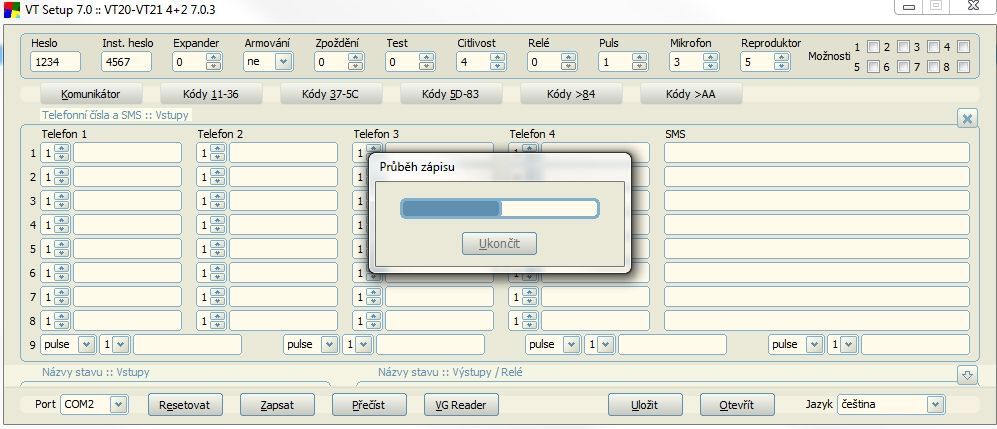

• po ukončení nastavení stačí kliknout na tlačítko „Zapsat“ a nastavení se pošle do modulu SMS VT21 (obr.10). SMS VT21 propojíme s tel. komunikátorem ústředny (svorky RING,TIP) pomocí kabelu (s konektorem RJ11), který je v balení SMS VT21. Tímto je nastavení kompletní a můžete otestovat funkčnost.

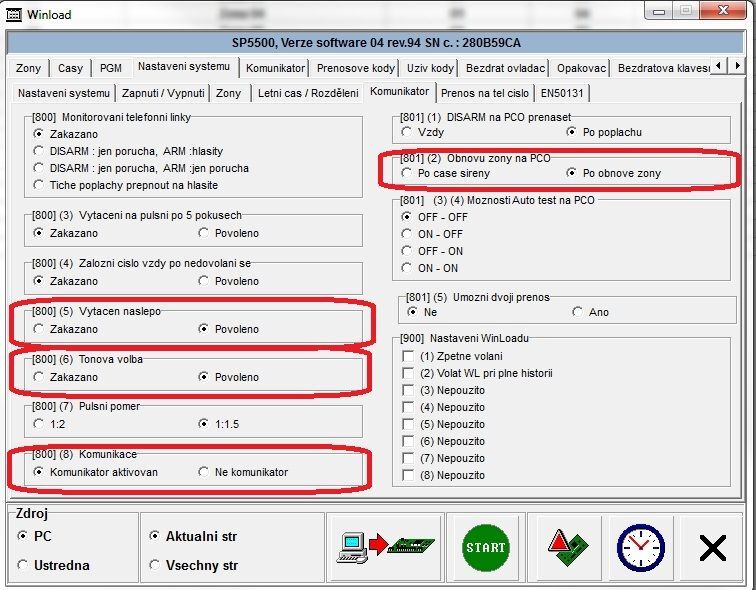

• v ústředně Spectra SP nebo Magellan je nutné aktivovat komunikátor, nastavit tónovou volbu, povolit vytáčení naslepo a nastavit po obnově zóny na PCO (obr.11)

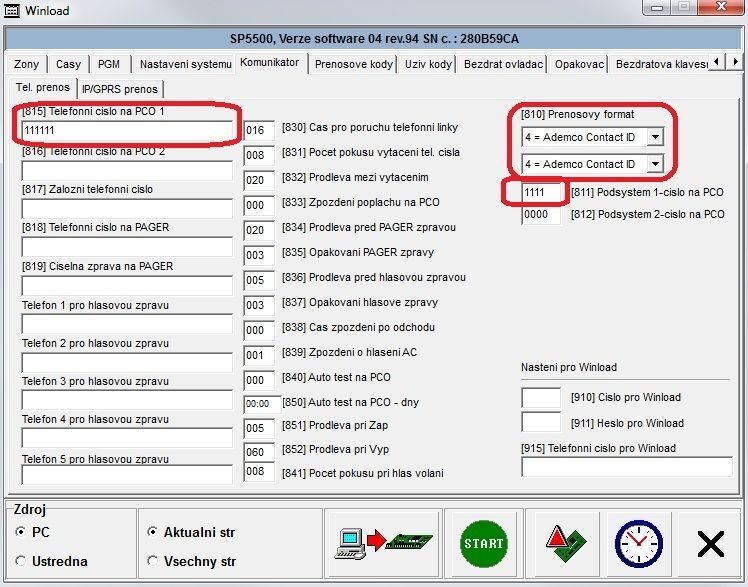

• v komunikátoru zadáte telefonní číslo „111111“, vyberete přenosový formát Ademco Contact ID a zadáte číslo na PCO (obr.12)

• v záložce PCS u nastavení tel. linky nechte Primarni pevna; Zaloha pevna (obr.13)

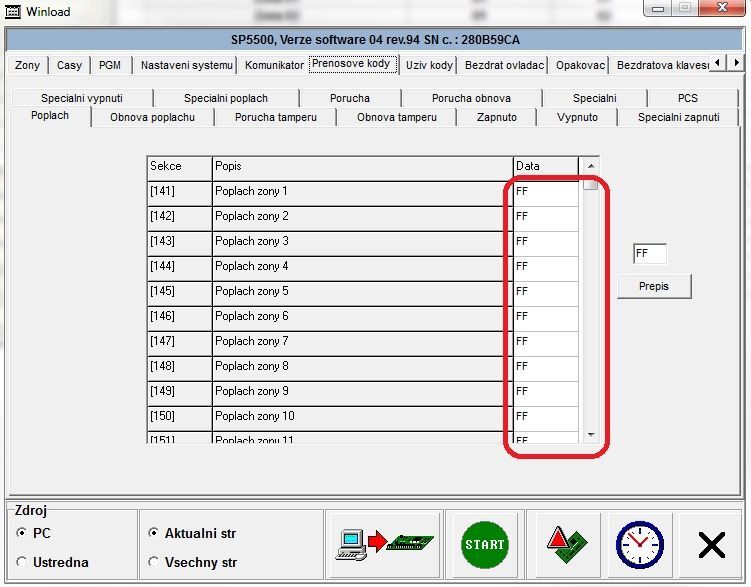

• nastavíme přenosové kódy (obr.14) na hodnotu FF u událostí, které chceme přenášet

• SMS VT21 bude nastavovat programem VT Setup, kde volíme VT20-VT21 CID (obr.15)

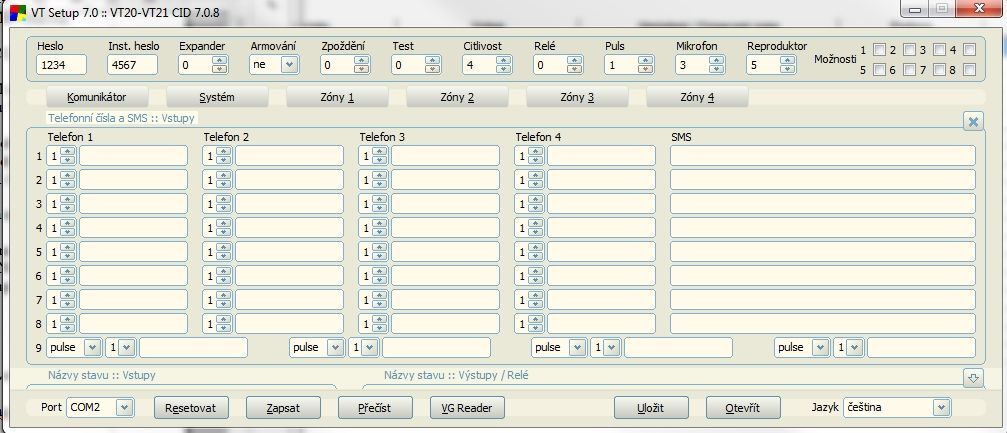

• Pro nastavení komunikátoru, použijeme tlačítka Komunikátor, Systém, Zóny1 až 4 (obr.16)

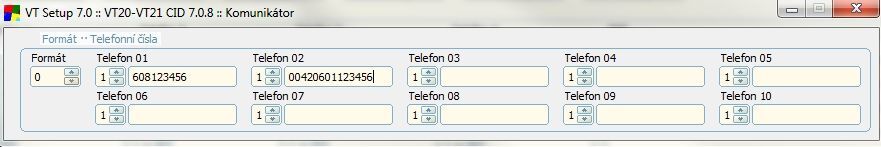

• v Komunikátoru nastavíme telefonní čísla a typ komunikace pro každé tel. číslo (1-SMS, 2-SMS a prozvonění, atd.), (obr.17)

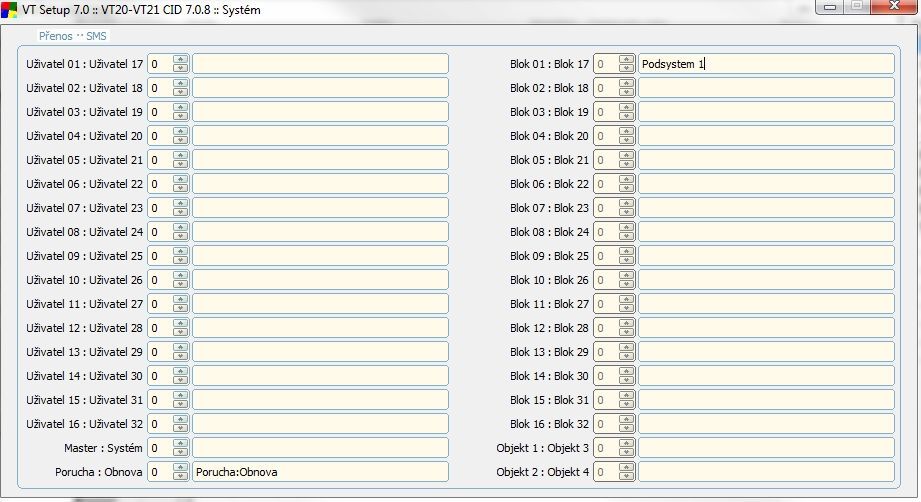

• v systému můžeme pojmenovat uživatele, podsystémy (bloky) a objekty. Pokud chceme zasílat poruchové stavy, musíme do řádku Porucha : Obnova zadat text Porucha:Obnova (obr.18)

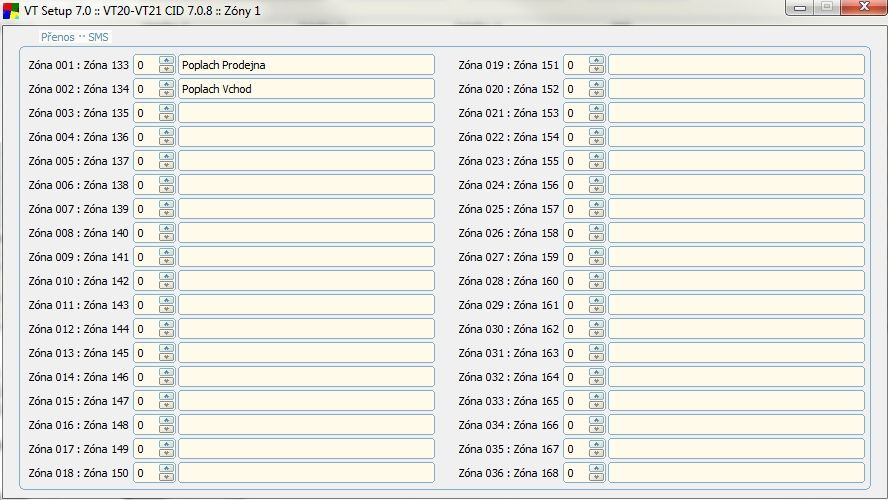

• v zónách můžeme pojmenovat jednotlivé zóny, (obr.19)

• po ukončení nastavení stačí kliknout na tlačítko „Zapsat“ a nastavení se pošle do modulu SMS VT21. SMS VT21 propojíme s tel. komunikátorem ústředny (svorky RING,TIP) pomocí kabelu (s konektorem RJ11), který je v balení SMS VT21. Tímto je nastavení kompletní a můžete otestovat funkčnost.

• musíme zjistit jestli je problém v ústředně nebo v SMS modulu VT21. Jestliže uděláte poplach (nebo jinou událost kterou chcete přenášet) musí klapnout oddělující relé na ústředně, pak je ústředna naprogramována správně a problém bude v nastavení SMS modulu.

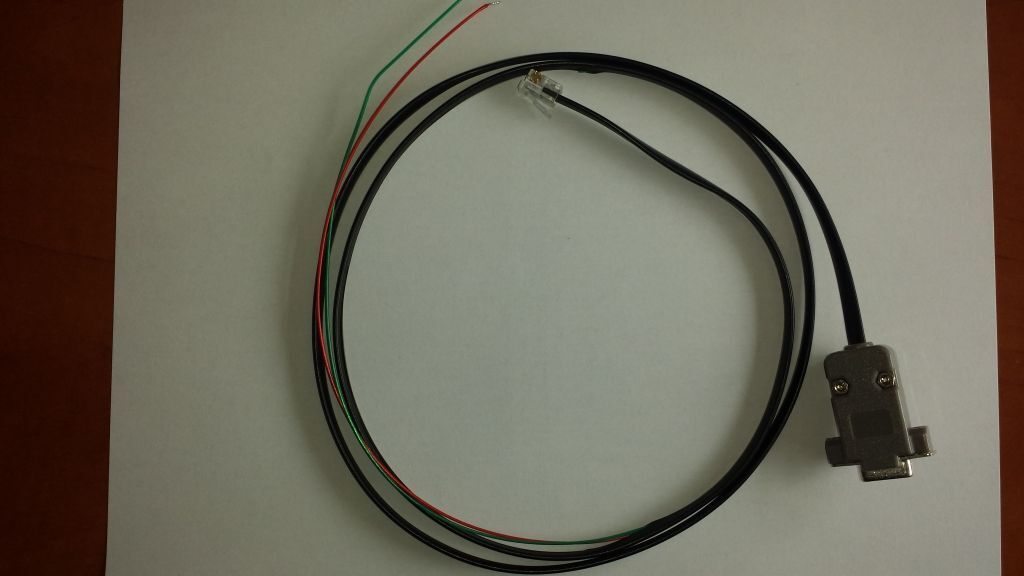

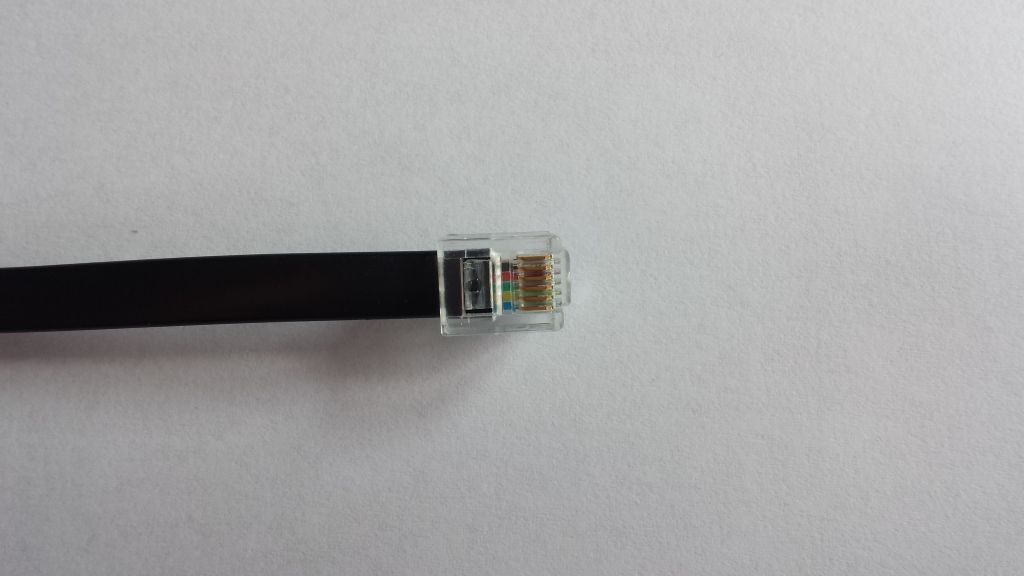

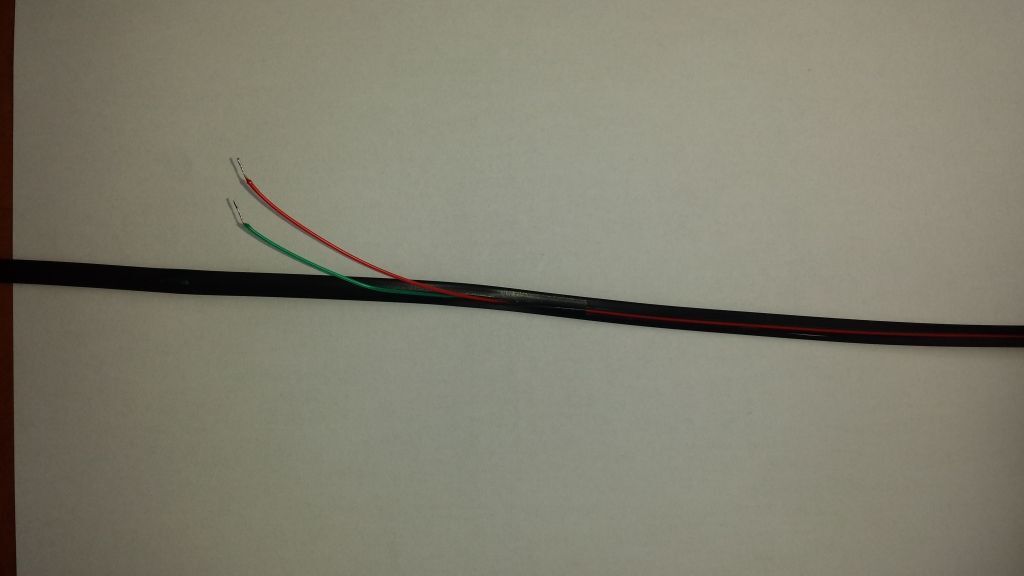

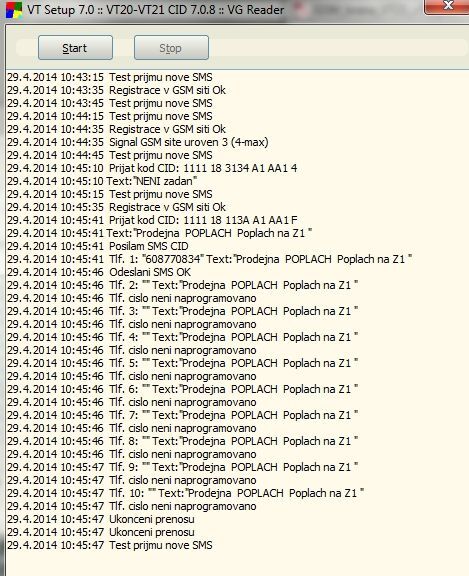

• lepším nástrojem pro zjištění problémů je udělat si redukci, kterou propojíte ústřednu s SMS modulem VT21 i s PC. Výroba není nijak složitá stačí programovací kabel k VT bránám. Tento kabel šikovně rozřízneme (obr.20) a rozpojíme dva prostřední vodiče (nejčastěji červený a zelený), obr.21. Dva prostřední vodiče se připojují na svorky RING, TIP ústředny, konektorem RJ11 (obr.22) se připojí na SMS VT21 a konektorem CANON 9 (RS232) se připojí do PC. V programu VT Setup je tlačítko VG Reader, pomocí kterého zobrazíte monitoring provozu mezi PC a SMS VT21, obr.23.

Poznámka: pro ústředny Spectra SP a Magellan je z hlediska nastavení a funkce výhodnější modul PCS250 (dříve PCS200/100)
