Požadavek: Jednou LED diodou signalizovat je-li zastřeženo kterékoliv z pater budovy. Střežená patra jsou: SUTEREN, 1.NP, 2.NP, 3.NP, 4.NP a 5.NP.

   Řešení: Využít auxy zavření prostor a logické auxy s funkcí „1. nebo 2.“

    Programování:

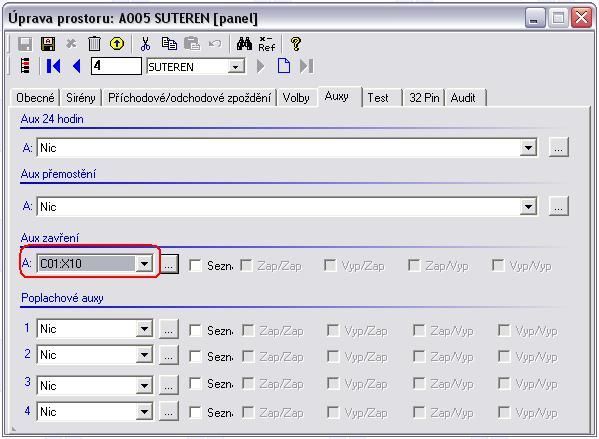

1.  V Menu 7.1 – prostory, v tabulce „Auxy“ určit „Aux zavření“ každého prostoru (SUTEREN,...). Je výhodné pro tento případ využít „virtuální“ auxy ústředny (C01:X10 – X32), které nemají fyzický výstup a jejichž zpracování je rychlejší (Obr.1). Pokud již jsou naprogramovány jiné auxy zavření, využijeme je. Například:

Patro	Aux zavření
SUTEREN	C01:X10
1.NP	C01:X11
2.NP	C01:X12
3.NP	C01:X13
4.NP	C01:X14
5.NP	C01:X15

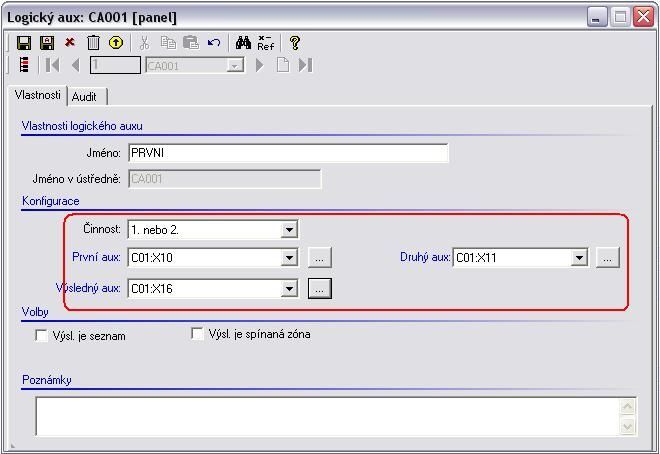

1.  V Menu 7.5.4 – logické auxy naprogramujeme pět logických auxů (Obr.2) podle následující tabulky:

Jméno	Funkce	První aux	Druhý aux	Výsledný aux
PRVNI	1. nebo 2.	C01:X10	C01:X11	C01:X16
DRUHY	1. nebo 2.	C01:X12	C01:X13	C01:X17
TRETI	1. nebo 2.	C01:X14	C01:X15	C01:X18
PR-DR	1. nebo 2.	C01:X16	C01:X17	C01:X19
VYSTUP	1. nebo 2.	C01:X18	C01:X19	*???

      * ??? -  aux, který bude spínat výslednou signalizační LED.
Poznámka: Logická funkce“1. nebo 2.“ zajišťuje sepnutí výsledného auxu je-li kterýkoli (nebo oba) ze vstupních auxů sepnut.

   Činnost: Jakmile dojde k zastřežení kteréhokoliv výše uvedeného patra, sepne se jeho aux zavření. Tento aux cestou naprogramovaných logických auxů sepne výsledný aux, ovládající signalizační LED. Výsledný aux logického auxu „VYSTUP“ bude sepnut v případě, že bude sepnut kterýkoli aux zavření prostoru. K jeho vypnutí musí být vypnuty všechny auxy zavření prostoru.
