Dotaz:
Mám konfiguraci EVO48 +RTX3 + REM15, chci dálkovým ovladačem REM15 zapnout/vypnout samostatně podsystém 1 i 2 s tím, že signalizace zapnutí/vypnutí podsystému 1 bude na Bell výstupu a signalizace zapnutí/vypnutí podsystému 2 bude na PGM výstupu expanderu ZX8.

Odpověď:
Toto je možné nastavit pomocí zapojení keyswitche a využití události PGM akce xxx. Postup bude následující.

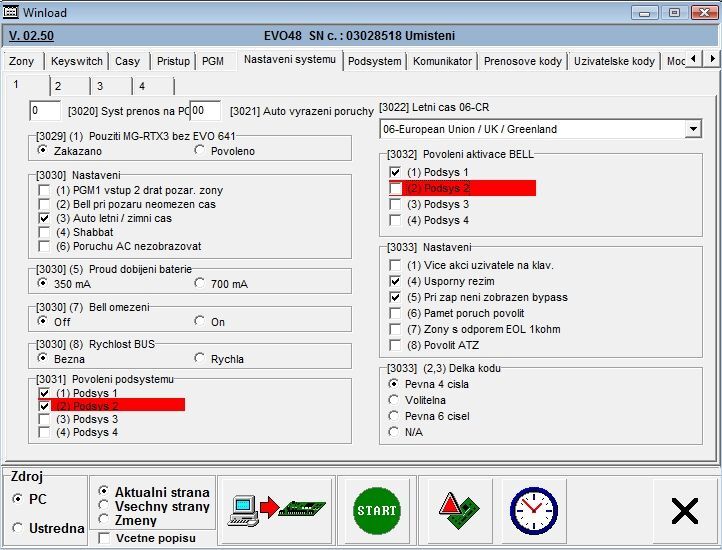

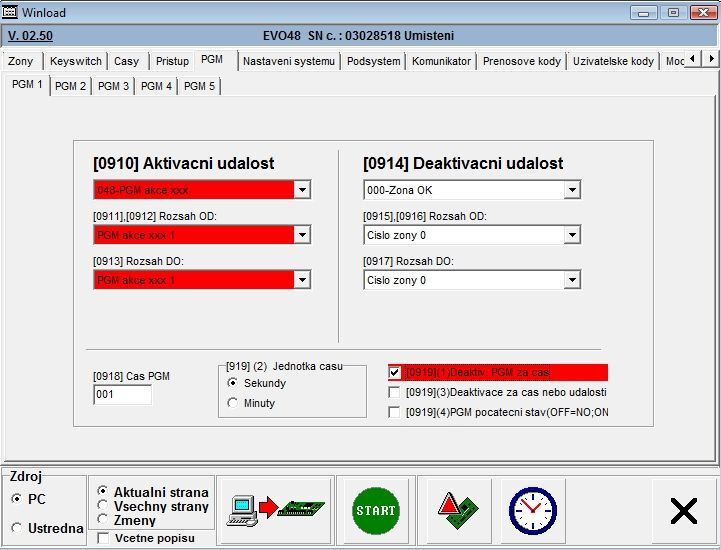

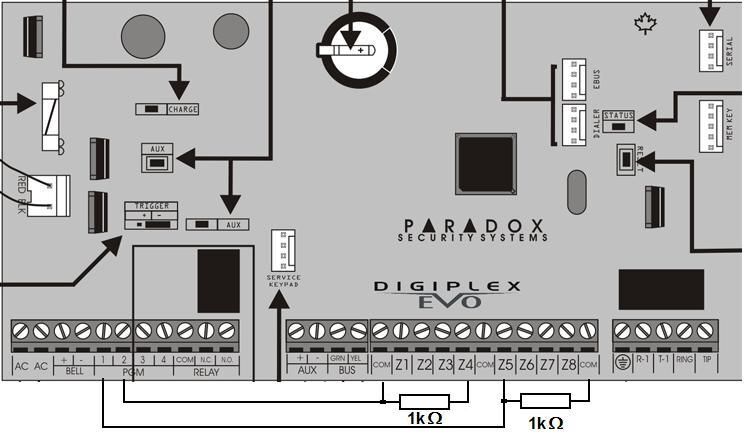

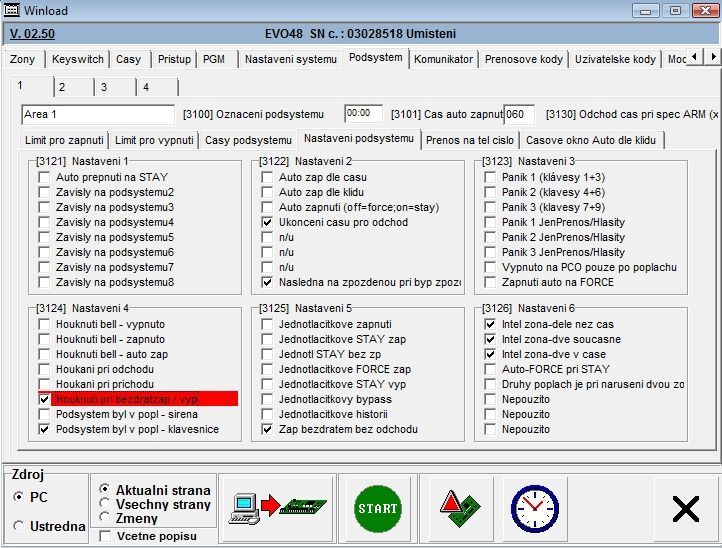

Nejprve naprogramujete v položce Nastavení systému - Podsystém 2 a nepovolíte aktivaci BELL pro tento 2 podsystém, obr 1. Dále zkontrolujte u podsystému 1 volbu Houknutí při bezdrátovém zap/vyp (obr.2) toto je implicitně povoleno. Toto zajistí, že nám při zapnutí a vypnutí podsystému 1 houkne siréna připojená na Bell výstup. Teď nastavíme ovládání podsystému 2 pomocí funkce keyswitch, potřebujeme dva volné vstupy a ty nastavíte na Typ keyswitche Tlačítko. Jeden keyswitch je určen jen pro zapnutí systému a druhý pro vypnutí systému, obrázek.3. Teď je nutné naprogramovat dva PGM výstupy, kdy každý bude zvlášť ovládat jiný keyswitch, obrázek 4 a 5. Posledním krokem v programování je nutné nastavit tlačítka na dálkovém ovladači REM15. Ve šablonách bezdrátových ovladačů není přímo přímo obrázek REM15, musím využít obrázku REM1, kdy tlačítko B u REM1 je tlačítko s jednou tečkou u REM15 a tlačítku C u REM1 je tlačítko s dvěma tečkami u REM15. Nastavení je implicitní obrázek 6. Výsledek bude takový, že tlačítkem s jednou tečkou mohu jen zapínat druhý podsystém a tlačítkem se dvěma tečkami mohu jen vypínat druhý podsystém. Nastavení je implicitní obrázek 6. Na obrázku 7 je zapojení.
