Čtečky otisků prstů F10 podporují jak sériové rozhraní tak rozhraní IP pro připojení pomocí počítačové sítě. Pokud nechceme mít každou čtečku připojenou k počítačové síti, je výhodnější a i ekonomičtější mít propojené čtečky pomocí dvouvodičové sběrnice RS-485. Jako převodník pro připojení k počítači, lze použít například EP-132X.
Nastavení čteček pro komunikaci po sběrnici RS-485:
Nastavení převodníku EP-132X:
Nastavení čteček pro komunikaci po sběrnici RS-485:

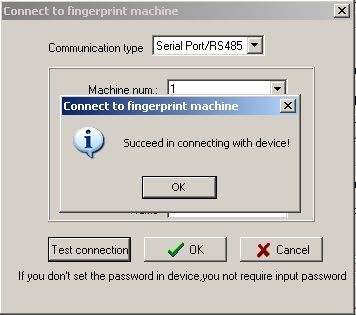

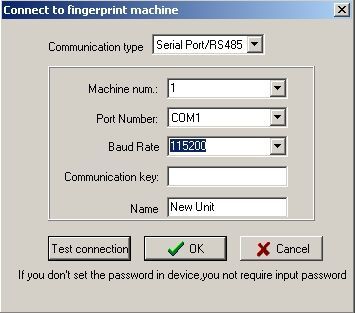

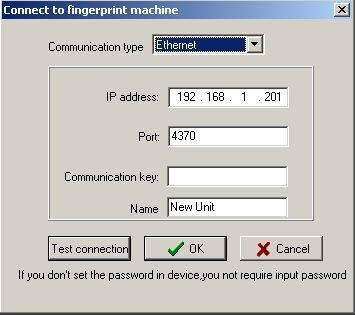

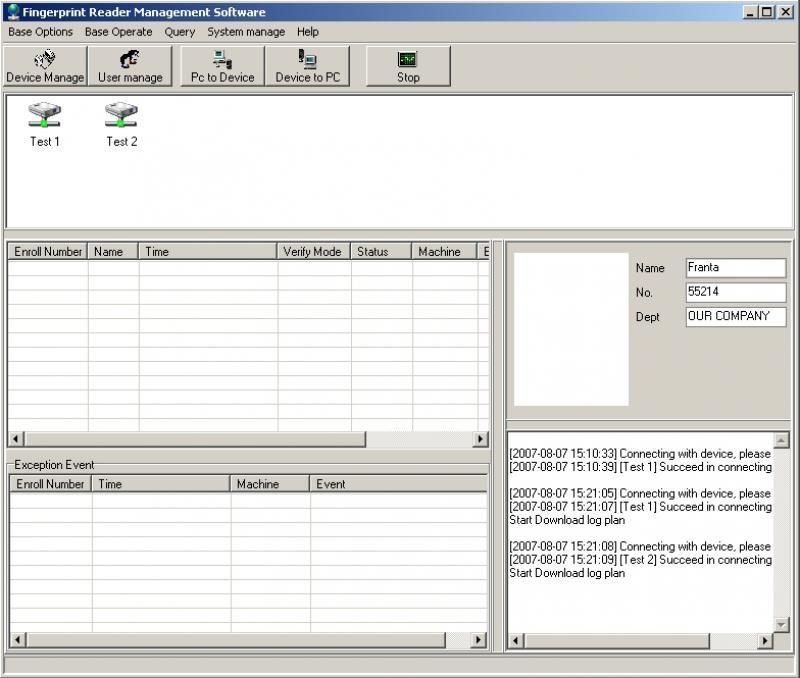

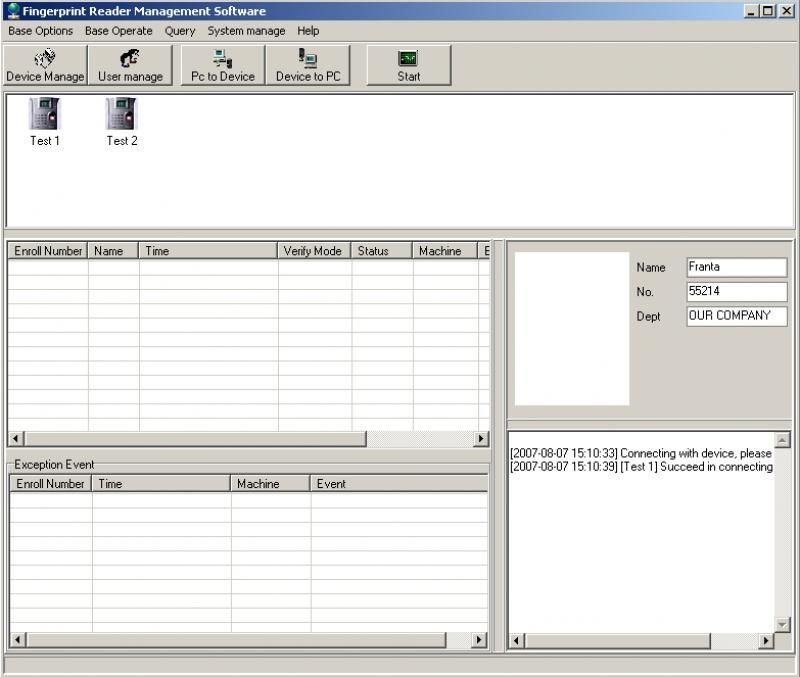

- Načtěte čtečku do programu Fingerprint Reader Menagment, nejlépe pomocí síťového nebo sériového rozhraní. Spusťte Device Manage, klikněte na tlačítko Add. Zobrazí se okno s nastavením připojení, nastavte podle použitého připojení buď sériové nebo síťové rozhraní, obr. 1. Pro test komunikace stiskněte tlačítko Test connection, pokud je vše v pořádku zobrazí se následující okno, obr. 2. Pokud je nějaký problém, doporučuje se zkusit jiné připojení, např pomocí IP protokolu, obr. 3.

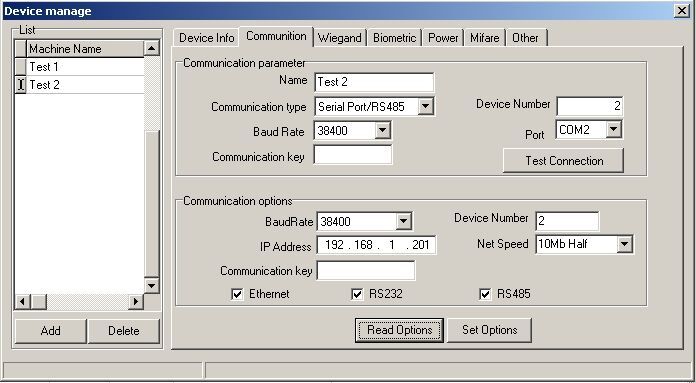

Poznámka: Továrně nastavená komunikační rychlost je 115200 baudů a IP adresa 192.168.1.201. - Po načtení čtečky můžete provádět nastavení jednotlivých parametrů, nás bude zajímat komunikace. Klikněte v Device manage na záložku Comunnition u čtečky. Jsou tam nastavené parametry, pomocí kterých jsme čtečku načetli. Klikněte na tlačítko Read Options, provede se načtení parametrů čtečky, poté parametry změňte, viz obr. 4. Pro linku RS-485 je vhodné nastavit rychlost 38400 baudů, pak nastavte pro každou čtečku rozdílné ID v rozsahu od 1 do 255. Důležité je nastavení sériového portu, použijte port, který není používán žádným zařízením, tento port pak nastavíte v SW k převodníku a bude používán pro komunikaci se čtečkami (viz nasatvení převodníku). Po nastavení parametry do čtečky uložte kliknutím na tlačítko Set options.
- Tímto je nastavení komunikace po lince RS-485 kompletní, je dobré nechat u čtečky povoleny ostatní možností komunikace.
Nastavení převodníku EP-132X:
- Zadáme IP adresu převodníku do prohlížeče (továrně je: 192.168.0.10), pokud adresu neznáme, použijeme utilitku etm.exe dodanou se SW k převodníku.

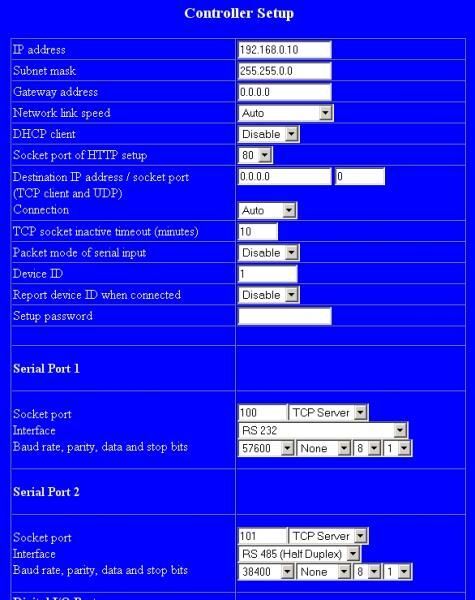

- V převodníku provedeme nastavení sběrnice RS-485, nastavíme rychlost 38400 baudů a nastavíme jej jako server s pevnou IP adresou, obr.5.

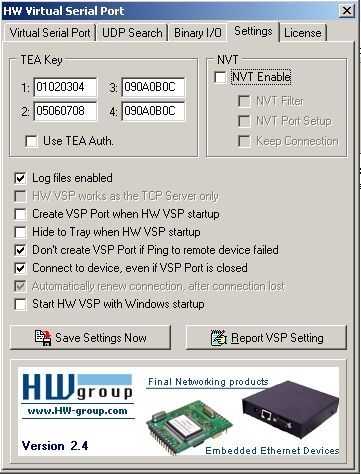

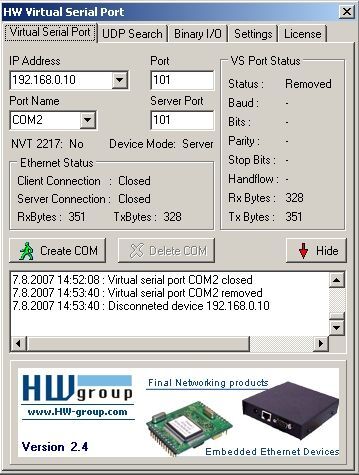

- Na PC ze kterého chceme čtečky spravovat nainstalujeme program HW Virtual Serial Port. Program spustíme a v záložce setings zrušíme volbu NVT Enable, obr.6. V záložce Virtual Serial Port nastavte IP adresu převodníku a zadejte port nastavený pro rozhraní RS-485 a zvolte virtuální sériový port, který máte nastavený u čteček, obr. 7.

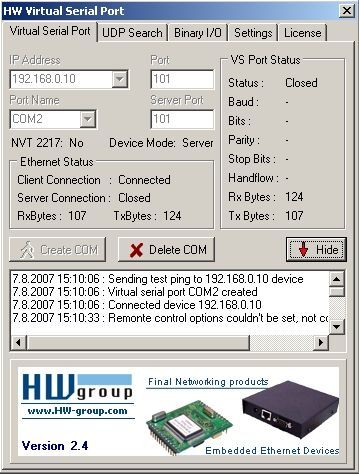

- Po nastavení parametrů, klikněte na tlačítko Create COM, dojde k vytvoření virtuálního sériového portu, obr. 8.
Poznámka: Pokud máte problém s navázáním spojení, zkontrolujte správnost a stejný řád IP adres a nastavení Firewallu.
