Dotaz:
Vlastním ústřednu EVO192 verze 1.21 dvě klávesnice EVO641 a bezdrátový modul MG-RTX3 verze 1.32. Na modulu MG-RTX3 využívám relé výstupů PGM3 a PGM4, které ovládám bezdrátovými ovladači MG-REM1. Také bych rád využil výstupů PGM1 a PGM2 na modulu MG-RTX3 a to pro signalizaci stavu poplachu v podsystémech a pro událost zastřežení podsystému.

Odpověď:
PGM výstupy na modulu MG-RTX3 můžete použít pro signalizaci poplachu v systému a zastřežení. Tabulka události pro PGM výstupy u modulu MG-RTX3 je shodná s tabulkou PGM výstupů na ústředně. Než si ukážeme konkrétní příklad naprogramování PGM výstupu, tak bych rád upozornil že PGM1,PGM2 jsou tranzistorové výstupy, které je možné zatížit maximálně proudem 150 mA. PGM 3,PGM4 jsou reléové výstupy, které můžete zatížit proudem 5A a napětím maximálně 28 Vdc.

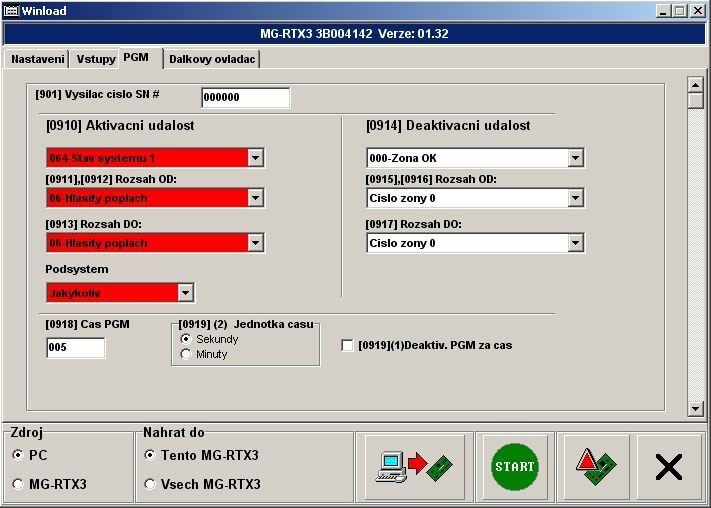

Pro naprogramování PGM1 výstupu na modulu MG-RTX3 na událost poplach (obr.1) v systému nastavíte:
[910]   064
[911]   255
[912]   006
[913]   006
Deaktivační událost nastavovat nemusíte, k deaktivaci dojde po uplynutí Doby aktivace sirény nebo po zadání platného uživatelského kódu pro podsystém kde vznikl poplach.
Pro naprogramování PGM2 výstupu na modulu MG-RTX3 na událost zastřežení (obr.2) systému nastavíte:
[920]   064
[921]   255
[922]   000
[923]   000
Deaktivační událost nastavovat nemusíte, k deaktivaci dojde po odstřežení podsystému.
