Práce s kalendářem a detekcí pohybu u PDR-X3k

Dotaz:
Chci aby byl prováděn trvalý záznam a v určitou dobu (např. mimo otevírací dobu) ještě navíc spínán alarmový výstup při detekci pohybu v obraze.

Odpověď:
Toto je možné u DVR Pinetron řady PDR-X3k (pozor ne u PDR-XM3k), PDR-M6k a PDR-M7k.
Tento návod je napsán pro PDR-X3004/3008/3016, u ostatních zmíňovaných zařízení je však princip obdobný.

Nejprve je třeba v menu Kamera natavit pole pohybu. (obr. 1)

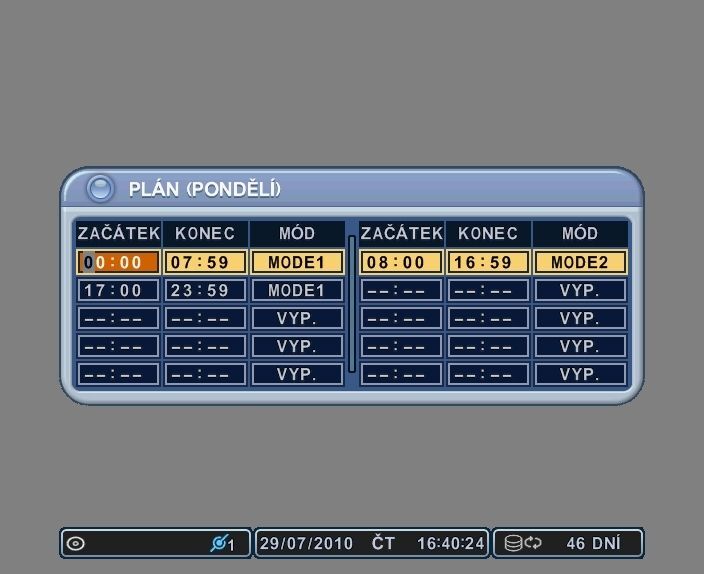

V menu Plán si pro každý den zvolíme časové intervaly a přiřadíme jim požadované módy. Např. od 8:00 do 16:59 vybereme mode2 a po zbytek dne mode1 (viz obr. 2). Menu Plán pak bude vypadat obdobně jako na obr. 3.
Poté na záložce MÓD 1 v menu Plán definujeme snímkovací rychlost a kvalitu záznamu pro mód 1 (v tomto případě pro časový interval mimo otevírací dobu). Dále je třeba aktivovat ve sloupci POHYB volbu ZAP (chceme aby byl detekován pohyb v obraze). (obr. 4)
Obdobně na záložce MÓD 2 v menu Plán definujeme snímkovací rychlost a kvalitu záznamu pro mód 2 a ve sloupci POHYB volíme VYP (nechceme detekovat pohyb v obraze). (obr. 5)
V menu Událost můžeme definovat snímkovací rychlost a kvalitu záznamu pro záznam při detekovaném pohybu na snímané scéně. (obr. 6)

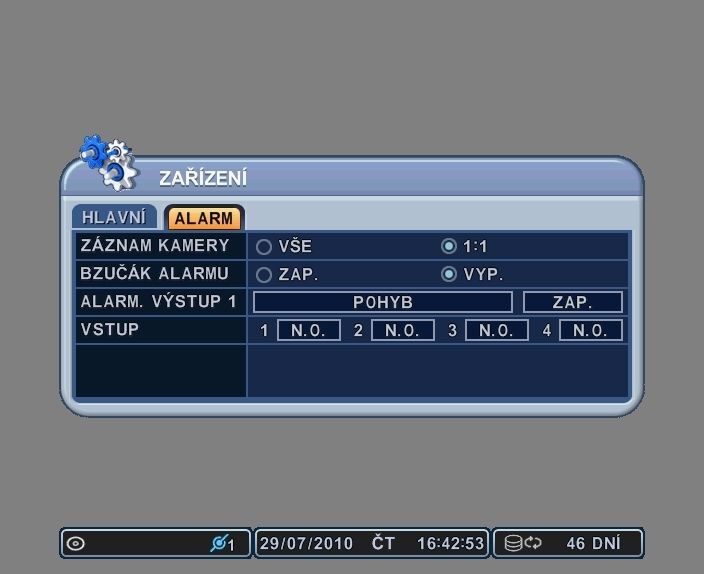

V menu Zařízení pro řádek ALARM. VÝSTUP 1 nastavíme volby POHYB a ZAP, čímž docílíme toho, že při detekci pohybu bude aktivován alarmový výstup. (obr. 7)
Nakonec je nutné tlačítkem SCH na dotykovém panelu (popř. SCH/LOGIN na dálkovém ovladači) aktivovat Plán. Nyní bude pořizován trvalý záznam po celý den a v době mimo interval 8:00-16:59 bude při detekci pohybu v obraze aktivovál alarmový výstup 1. Navíc je možné aby se při detekci pohybu pořizoval záznam rozdílné kvavlity a snímkovací rychlosti oproti trvalému záznamu (viz. bod 5).

Galerie

obr.1

obr.2

obr.3

obr.4

obr.5

obr.6

obr.7
