Pomocí tohoto modulu připojeného k analogovému modulu je možné spolu s dalšími úpravami zařadit systém Concept do 4. kategorie dle NBÚ (zabezpečení objektů s vysokými riziky). Firmware ústředny musí být verze 3.0 a vyšší, konfigurace paměti musí podporovat analogový modul.
M4 Interface je používán spolu s analogovým modulem a umožňuje dvě doplňkové funkce systému. Analogový modul podporuje až dva M4 Interface.
Použití M4 Interface umožňuje:
- Monitorování napájecího napětí detektorů. Napájecí napětí detektorů je připojeno na monitorovací vstupy M4 Interface. Velikost napájecího napětí je monitorována a dva výstupy modulu jsou připojeny na vstupy analogového modulu a umožňují generovat poplachovou událost jestliže monitorované napětí překročí čí poklesne pod stanovený rozsah.
- Připojení a monitorování zálohovaných externích sirén. Umožňuje spínání 13,8 V DC sirénových výstupů. Externí zálohované sirény jsou spouštěny vypnutím sirénových výstupů při vzniku některého z následujících stavů:
- připojení sirény je poškozeno (přerušeno či odpojeno),
- sepnutí tamperového spínače sirény (tamperový spínač zapojen v sérii s připojením sirény),
- jsou použity auxy analogového modulu.
Poznámka: Tamperový spínač externí sirény může být přímo monitorován i digitálním vstupem analogového modulu.
Programovací poznámky:
- Prostudujte nejprve programování analogového modulu, jeho připojení a nastavení,
- Uvedené poznámky se vztahují k zapojení podle obrázků č 2. a 3. v tomto návodu.
Měření a monitorování napájení detektorů.
1. V Menu 7.2.9 – Analogový modul: (Obr.1)
- Nastavte kalibrační řetězce pro Zónu 1 a Zónu 2 (Zónu 3 a Zónu 4 druhého M4 Interface, je-li připojen) na hodnotu 0225FA000000.
- Nastavte spínací hodnotu 1 pro Zónu 1 /Zónu 3 detekující překročení hodnoty napájecího napětí detektorů,
- Nastavte spínací hodnotu 1 pro Zónu 2 /Zónu 4 detekující pokles hodnoty napájecího napětí detektorů,
Spínací hodnoty pro zóny nastavte podle následující tabulky:
2. V Menu 7.0 – Zóny:
- připojte výstupy prvního modulu M4 Interface „Anal1“ a „Anal2“ ke vstupům analogového modulu Qxx:Z01 a Qxx:Z02,(je-li použit, výstupy druhého M4 Interface „Anal1“ a „Anal2“ ke vstupům Qxx:Z03 a Qxx:Z04),
- pojmenujte a naprogramujte každou použitou zónu (např. „Pokles DET“, …)
- nastavte pro zónu Qxx:Z02 (04) aktivní volbu „Přehodit stav zóny (poplach – klid).
3. V Menu 7.1 – Prostory:
Naprogramujte prostor pro monitorování vstupů analogového modulu a vložte do něj použité zóny s běžným typem zóny.
Monitorování externích zálohovaných sirén.
1. V Menu 7.0 Zóny:
- připojte výstup „DIN“ prvního modulu M4 Interface na zónu Qxx:Z05, (druhý modul na zónu Qxx:Z06),
- naprogramujte a pojmenujte použité zóny,
- nastavte pro zónu Qxx:Z05 (06) aktivní volbu „Přehodit stav zóny (poplach – klid).
2. V Menu 7.1 – Prostory:
Naprogramujte prostor pro monitorování sirén a vložte do něj použité zóny s běžným typem zóny.
M4 Interface je používán spolu s analogovým modulem a umožňuje dvě doplňkové funkce systému. Analogový modul podporuje až dva M4 Interface.
Použití M4 Interface umožňuje:
- Monitorování napájecího napětí detektorů. Napájecí napětí detektorů je připojeno na monitorovací vstupy M4 Interface. Velikost napájecího napětí je monitorována a dva výstupy modulu jsou připojeny na vstupy analogového modulu a umožňují generovat poplachovou událost jestliže monitorované napětí překročí čí poklesne pod stanovený rozsah.
- Připojení a monitorování zálohovaných externích sirén. Umožňuje spínání 13,8 V DC sirénových výstupů. Externí zálohované sirény jsou spouštěny vypnutím sirénových výstupů při vzniku některého z následujících stavů:
- připojení sirény je poškozeno (přerušeno či odpojeno),
- sepnutí tamperového spínače sirény (tamperový spínač zapojen v sérii s připojením sirény),
- jsou použity auxy analogového modulu.
Poznámka: Tamperový spínač externí sirény může být přímo monitorován i digitálním vstupem analogového modulu.
Programovací poznámky:
- Prostudujte nejprve programování analogového modulu, jeho připojení a nastavení,
- Uvedené poznámky se vztahují k zapojení podle obrázků č 2. a 3. v tomto návodu.
Měření a monitorování napájení detektorů.
1. V Menu 7.2.9 – Analogový modul: (Obr.1)
- Nastavte kalibrační řetězce pro Zónu 1 a Zónu 2 (Zónu 3 a Zónu 4 druhého M4 Interface, je-li připojen) na hodnotu 0225FA000000.
- Nastavte spínací hodnotu 1 pro Zónu 1 /Zónu 3 detekující překročení hodnoty napájecího napětí detektorů,
- Nastavte spínací hodnotu 1 pro Zónu 2 /Zónu 4 detekující pokles hodnoty napájecího napětí detektorů,
Spínací hodnoty pro zóny nastavte podle následující tabulky:
Mez překročení napětí | Z01/Z03 | Mez poklesu napětí | Z02/Z04 | ||||||
% | ( V ) | spín. hodnota 1 | % | ( V ) | spín. hodnota 1 | ||||
5 | 14,45 | 1445 | 5 | 13,1 | 1310 | ||||
10 | 15,13 | 1513 | 10 | 12,38 | 1238 | ||||
15 | 15,81 | 1581 | 15 | 11,69 | 1169 | ||||
20 | 16,5 | 1650 | 20 | 11 | 1100 |
2. V Menu 7.0 – Zóny:
- připojte výstupy prvního modulu M4 Interface „Anal1“ a „Anal2“ ke vstupům analogového modulu Qxx:Z01 a Qxx:Z02,(je-li použit, výstupy druhého M4 Interface „Anal1“ a „Anal2“ ke vstupům Qxx:Z03 a Qxx:Z04),
- pojmenujte a naprogramujte každou použitou zónu (např. „Pokles DET“, …)
- nastavte pro zónu Qxx:Z02 (04) aktivní volbu „Přehodit stav zóny (poplach – klid).
3. V Menu 7.1 – Prostory:
Naprogramujte prostor pro monitorování vstupů analogového modulu a vložte do něj použité zóny s běžným typem zóny.
Monitorování externích zálohovaných sirén.
1. V Menu 7.0 Zóny:
- připojte výstup „DIN“ prvního modulu M4 Interface na zónu Qxx:Z05, (druhý modul na zónu Qxx:Z06),
- naprogramujte a pojmenujte použité zóny,
- nastavte pro zónu Qxx:Z05 (06) aktivní volbu „Přehodit stav zóny (poplach – klid).
2. V Menu 7.1 – Prostory:
Naprogramujte prostor pro monitorování sirén a vložte do něj použité zóny s běžným typem zóny.
Galerie

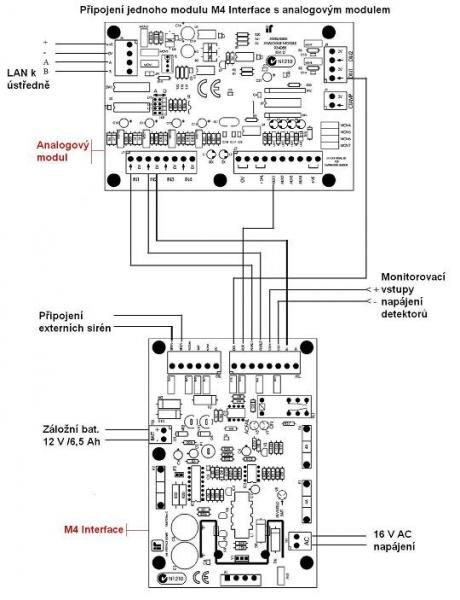

obr.1
