Nastavení převodníku EP132 a ústřednen EVO se ač minimálně tak přece lišší od nastavení převodníku s ústřednou DGP NE96 a DGP 848.

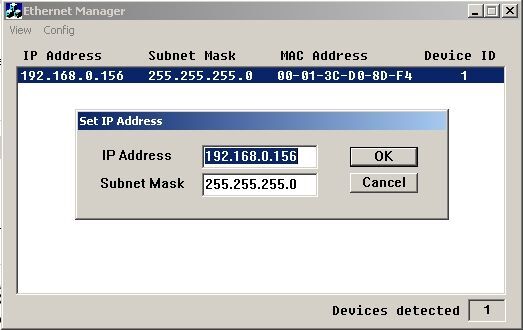

• Připojte převodník EP132 do TCP/IP sítě a nastavte IP adresu tohoto převodníku. To se provede programem Etm.exe zde obrázek 1.

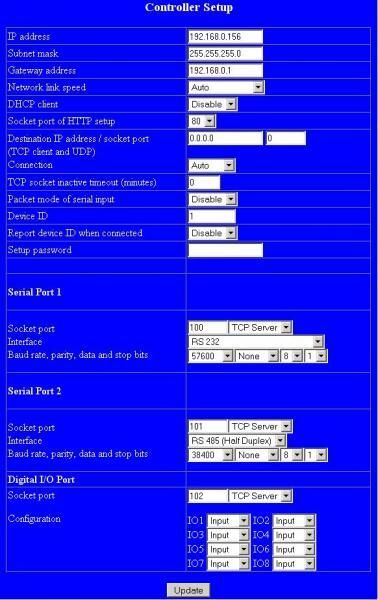

• Po nastavení IP adresy spusťte internetový prohlížeč ve kterém zadáte tuto IP adresu převodníku EP132. Tlačítkem LOGIN vstoupíte do nastavení převodníku. Zde provedete nastavení podle obrázku 2. Je důležité zde nastavit rychlost RS232 portu na 57600 Bd.

• Dále nainstalujte program HW VSP Setup.exe zde.

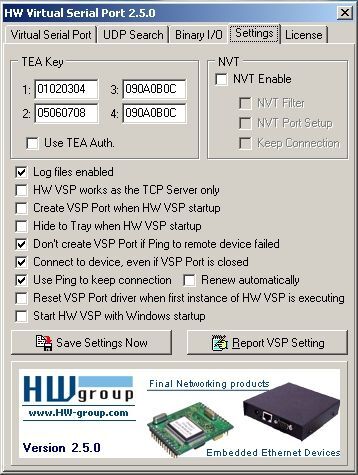

• Po spuštění programu zrušte v záložce Settings zatržítko NVT (obrázek 3).

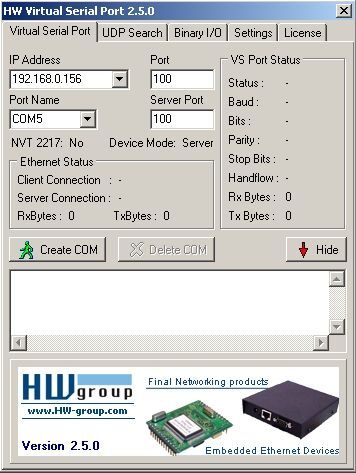

• V záložce Virtual serial port nastavte IP adresu převodníku, port a virtuální COM port (zkontrolujte ve správci zařízení, je-li vybraný port volný), obrázek 4.

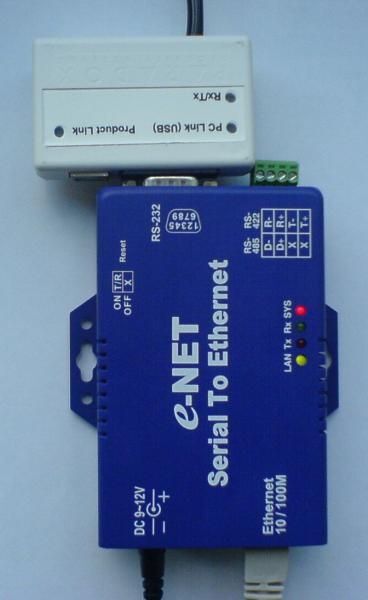

• Propojte převodník EP132 s převodníkem ESP306 (nebo ESP307) na přímo, obrázek 5.

• Stiskněte tlačítko Create COM  pro vytvoření virtuálního COM portu.

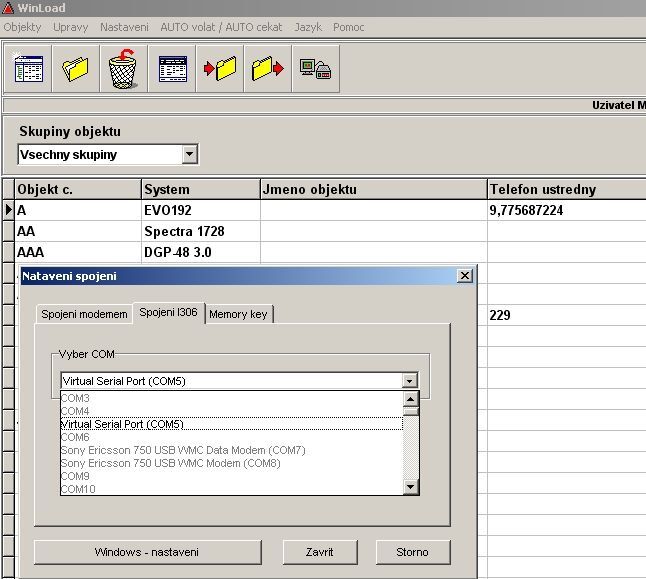

• Nastavte ve Winloadu – Nastavení – Spojení – I306 tento virtuální COM port, obrázek 6.

• Otevřete ve Winloadu daný objekt a volte ve Vyberu typu spojeni – Prime spojeni.

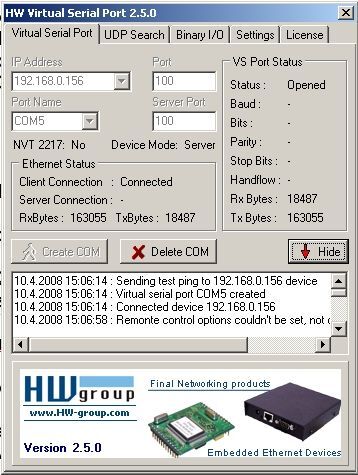

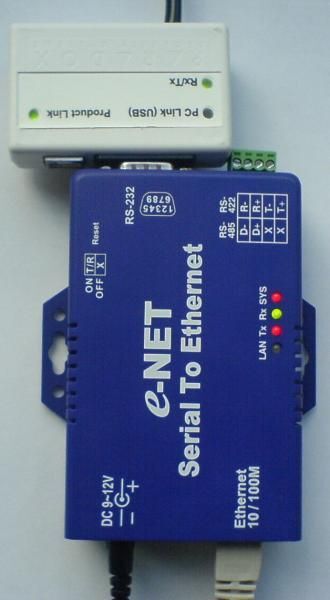

Po navázání komunikace se začnou v programu HW Virtual Serial Port počítat vyslané a přijaté byty obrázek 7 a také se rozblikají LEDky na převodníku EP132 obrázek 8.
Při problémech s převodníkem EP132 lze doporučit udělání resetu na výchozí hodnoty, postup zde.
