Dotaz:
Jak mám dvouvodičově zapojit kouřový detektor SD168 (SD 169) k ústředně Esprit 728 Ultra.

Odpověď:

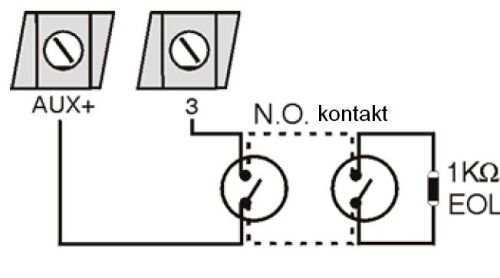

Kouřový detektor SD168 není samoresetovací - musí se odpojit od napětí, po vyhlášení poplachu pro návrat do klidové polohy (do hlídání). Kouřový detektor SD 169A je samoresetující - stačí vyvětrat místnost s detektorem pro návrat do klidové polohy (do hlídání). Tyto detektory umožňují změnu poplachového kontaktu. Tedy je možné je připojit dvouvodičově s kontaktem N.O. (tovární nastavení) nebo čtyřvodičově s kontaktem N.C., obdoba zapojení pohybového detektoru na zóně. Dvouvodičové zapojení je rychlé, dovolí použití menšího počtu vodičů a je možné do jedné požární smyčky zapojit více detektorů paralelně (obr.1). Maximální počet paralelních detektorů na požární smyčce je 5.

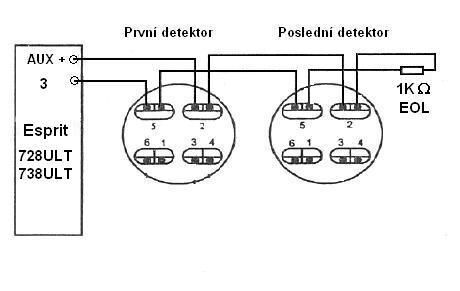

Zapojení detektorů provedeme podle obrázku 2. Pro naprogramování požární zóny použijeme zónu 3 s typem 24 hodinové zóny. Na adrese 086 povolíme klávesu [BYP] ON.
U 728ULT bez ATZ zóna 3, s ATZ zóna 5 a zóna 6 zakázána.
U 738ULT bez ATZ zóna 3, s ATZ zóna 11 zakázána.

U detektoru SD168, který není samoresetovací lze použít pro reset detektoru (odpojení napájení na 30 sekund) současný stisk kláves [CLEAR] a [ENTER] na dobu 5 sekund.
