K modulu ACM12 je standardně možné připojit pouze jednu čtečku s výstupním formátem Wiegand 26 bitů (CR-R870) nebo čtečku komunikující s modulem po RS485 (R910 nebo R915).

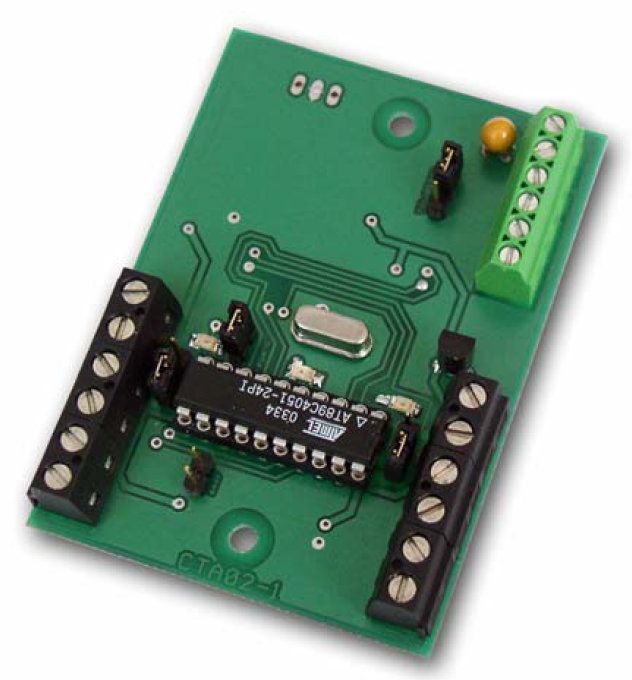

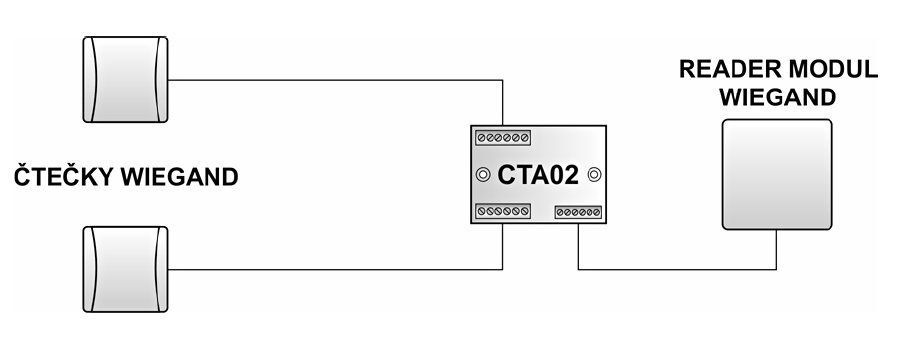

K modulu ACM12 je však možné připojit dvě čtečky s formátem Wiegand 26 bitů a to pomocí modulu CTA02-W, obr. 1. Díky modulu CTA02, který slouží jako koncentrátor pro připojení dvou čteček, je možné zapojit dvě čtečky s formátem Wiegand 26 bitů k přístupovému modulu ACM12, obr. 2. Při tomto zapojení fungují čtečky naprosto korektně a nehrozí případné problémy s načítáním karet, tak jako při připojení dvou čteček paralelně k modulu ACM12.

Zapojení:

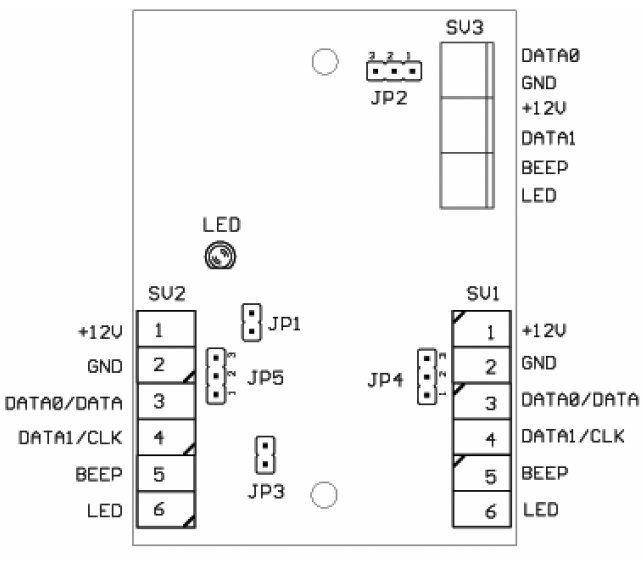

1. Čtečky připojíme na SV2 a SV1 modulu CTA02-W, na obr. 3 je popis svorkovnic na modulu.

2. Výstup z modulu SV3 zapojíme do přístupového modulu ACM12 včetně napájení. Modul CTA02-W má nízkou spotřebu, 30 mA.

3. Modul musí mít nastaven výstup ve formátu Wiegand, propojka JP1 = OFF a JP3 = ON.

Poznámka: zapojení bylo otestováno se čtečkami CR-R870 od Paradoxu. Nicméně tento modul může být použit samozřejmě pro všechny čtečky, které mají výstup Wiegand 26 bitů (HID, IR Secure a pod).
