Detektor  SD 169A (kouřový)je samoresetující se detektor, který je možné použít i jako požárnídetektory k ústřednám Digiplex 848 v dvojdrátovém zapojení.Jejich zapojení je jednoduché a naprogramování rychlé. Je možné dojedné smyčky zapojit více detektorů. Pro následující způsob připojeníponecháme nastavení spínacích kontaktů relé detektoru v postavení „NO“(tovární nastavení).

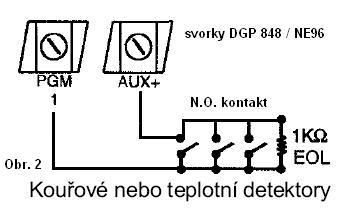

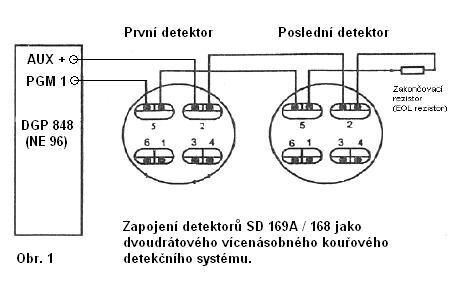

    Zapojení samotných detektorů provedeme podle obr. 1,na detektoru zapojíme pouze svorky číslo 2 a 5. Pokud připojujeme vícedetektorů, připojujeme je paralelně na stejné svorky, viz. obr. 2.
Na ústředně tyto detektory připojíme ke svorkám AUX+ a PGM1.

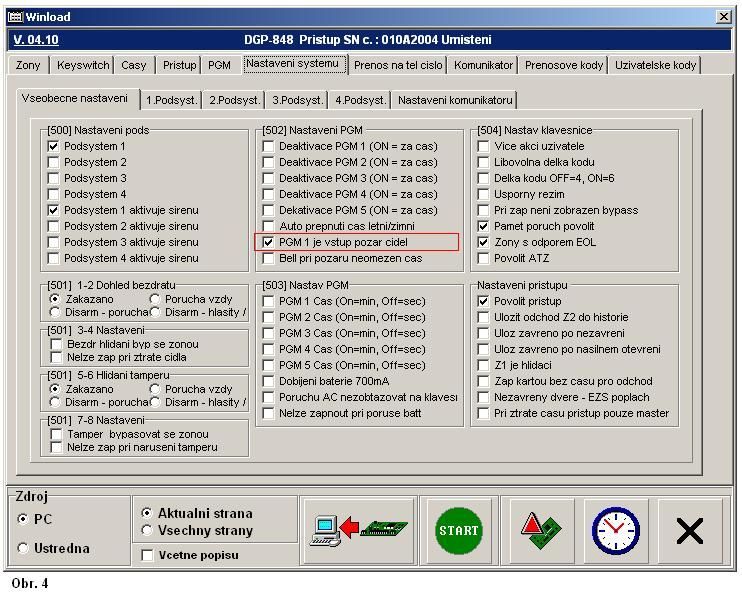

    Pro naprogramování požární zóny vybereme jednuneobsazenou zónu (nesmí být fyzicky připojena) a na odpovídajícíchadresách naprogramujeme její parametry. U DGP 848 jsou to adresy (0XX) – zadání sériového čísla modulu a čísla vstupu ( zadáme vstup 255). a adresa (1XX) pro zadání parametrů zóny (A- požární okamžitá).  Dále na adrese (502) povolíme klávesou 7 - PGM 1 jako vstup požárních čidel.

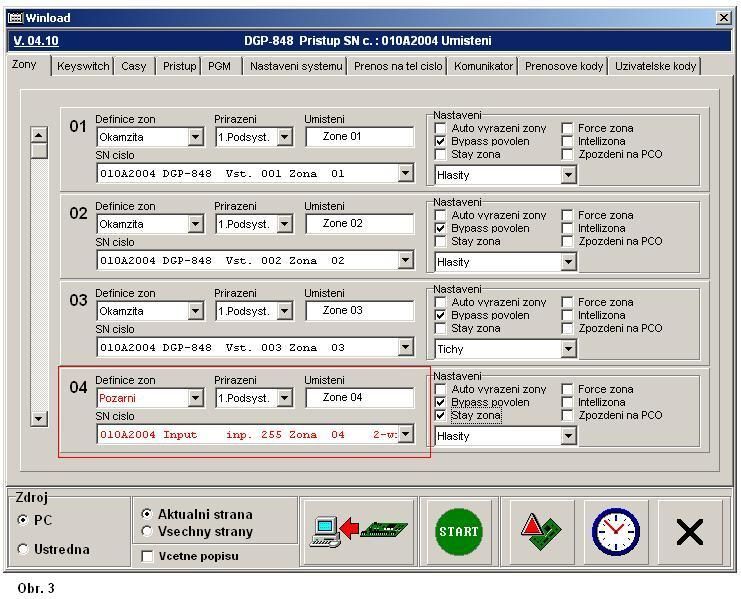

     Ve WinLoadu naprogramujeme požární zónu podle obr. 3.
