Dotaz:
Mám kameru KPC N701, potřebuji mít přístup do OSD menu nastavení kamery vzdáleně pomocí DVR.
Odpověď:
Kamera má pro tento účel vstup na RS-485 pomocí kterého je možno ovládat OSD menu z DVR.
Postup:
1) Kameru připojíme k DVR a propojíme RS-485 obr.1. Na kameře je v zadní části ovládání OSD menu obr.2, kde musíme nastavit komunikaci ( MENU - SPECIAL - COMM ADJUST - vybereme ID kamery a rychlost komunikace - stejně pak zvolíme v DVR obr.3 ) protokol je Pelco - D.

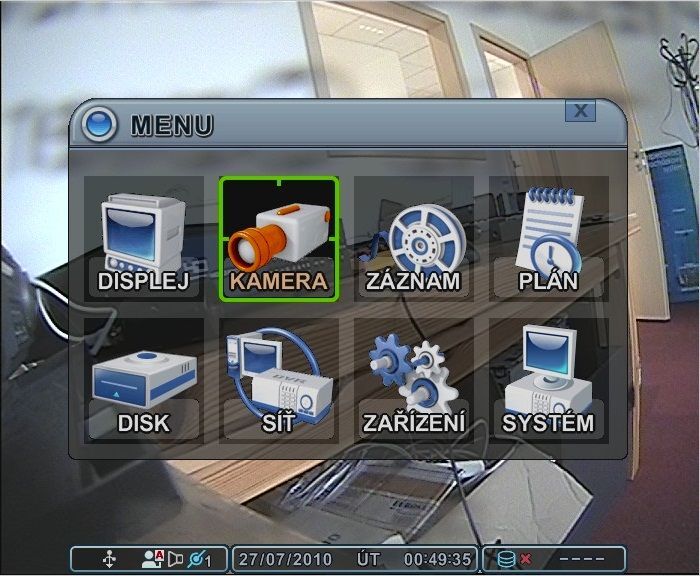

2) Vstoupíme do nastavení DVR ( pro test použito PDR X5 ), MENU - KAMERA - NASTAVENÍ, zde zvolíme stejné ID,rychlost a protokol Pleco - D obr.4,5.

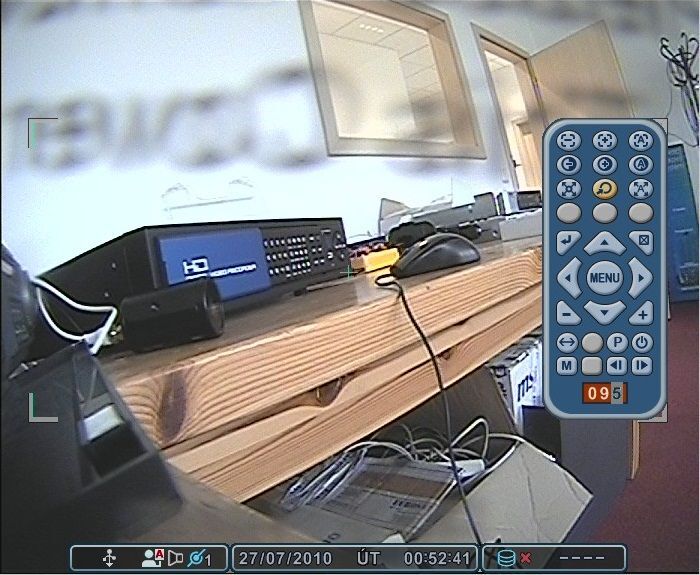

3) Na DVR si u dané kamery spustíme PTZ ovládání, OSD menu vyvoláme zadáním presetu 95, obr.6. Pohyb v OSD menu je možný kláves TELE = UP KEY, WIDE = DOWN KEY, NEAR = LEFT KEY, FAR = RIGHT KEY, rozmístění tlačítek u PDR X5 na obr.7.
Mám kameru KPC N701, potřebuji mít přístup do OSD menu nastavení kamery vzdáleně pomocí DVR.
Odpověď:
Kamera má pro tento účel vstup na RS-485 pomocí kterého je možno ovládat OSD menu z DVR.
Postup:
1) Kameru připojíme k DVR a propojíme RS-485 obr.1. Na kameře je v zadní části ovládání OSD menu obr.2, kde musíme nastavit komunikaci ( MENU - SPECIAL - COMM ADJUST - vybereme ID kamery a rychlost komunikace - stejně pak zvolíme v DVR obr.3 ) protokol je Pelco - D.
2) Vstoupíme do nastavení DVR ( pro test použito PDR X5 ), MENU - KAMERA - NASTAVENÍ, zde zvolíme stejné ID,rychlost a protokol Pleco - D obr.4,5.
3) Na DVR si u dané kamery spustíme PTZ ovládání, OSD menu vyvoláme zadáním presetu 95, obr.6. Pohyb v OSD menu je možný kláves TELE = UP KEY, WIDE = DOWN KEY, NEAR = LEFT KEY, FAR = RIGHT KEY, rozmístění tlačítek u PDR X5 na obr.7.
