Požadavek zákazníka: Potřebuji aby uživatel mohl vypnout sirény v prostorech s 24 hodinovými zónami bez nutnosti vypnutí těchto prostor. Sirény jsou spínány auxy z různých modulů, celkem 10 sirén.
Řešení: Pro ovládání auxů v takovémto případě není vhodné používat poplachové auxy prostoru (1. či 2. poplachový aux), které jsou vázány právě stavem prostoru. Vhodné je využít auxy sirén prostoru, či v tomto případě seznam auxů sirén. U tohoto auxu je možné nastavit i dobu sepnutí, po jejímž ukončení je seznam vypnut.
Poznámky:
- aux sirén sleduje stav externí sirény (platí pro fw. 5.6 a později);
- externí siréna nebude aktivována, je-li prostor odstřežen a v Menu 7.5.1 – obecné je aktivní volba „EN50131 zpracování“.
Protože je požadavek na ovládání 10 auxů, je nutno tyto auxy přiřadit do dvou seznamů. Jeden seznam bude vybrán přímo jako seznam auxů sirén a druhý seznam bude ovládán stavem prvního seznamu přes logický aux.
Pro umožnění vypnutí sirén před ukončením jejich časovače povolíme ve skupině menu typu uživatele volbu „Vypnutí sirén“. To dovolí uživateli s touto volbou pouhým přihlášením se na klávesnici vypnout sirény.
Programování:
1. V Menu 2.3.6 – seznamy auxů vytvoříme dva seznamy auxů, které budou spínat sirény. V jednom seznamu může být max. 8 auxů, je tedy potřeba 2 seznamů (Poplach 1, Poplach 2).
2. Ověříme vypnutí volby „EN50131 zpracování“ v Menu 7.5.1.

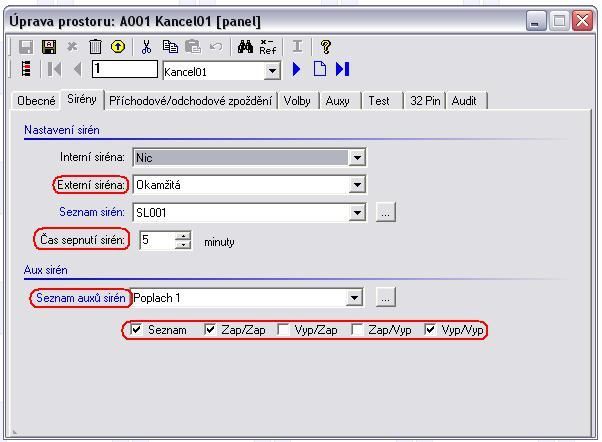

3. V Menu 7.1 – programování prostoru v záložce „Sirény“ v poli „Externí siréna“ nastavíme volbu „Okamžitá“. V poli „Čas sepnutí sirén“ nastavíme dobu, po kterou mají sirény znít. V sekci „Aux sirén“ aktivujeme volby „Seznam“, „Zap/Zap“ a „Vyp/Vyp“ a v poli „Seznam auxů sirén“ vybereme seznam (Poplach 1). [Obr.1]

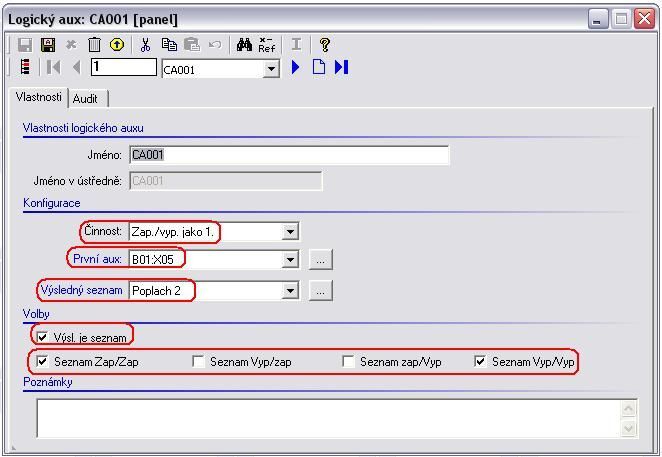

4. V Menu 7.5.4 – logické auxy vybereme nenaprogramovaný logický aux, vhodně jej pojmenujeme. V poli „Činnost“ vybereme funkci „Zap./Vyp. Jako 1.“. V poli „První aux“ vybereme jeden z auxů ze seznamu auxů „Poplach 1“. V sekci „Volby“ aktivujeme volby „Výsl. je seznam“, „Seznam Zap/Zap“ a „Seznam Vyp/Vyp“. V poli „Výsledný seznam“ vybereme seznam auxů, který bude ovládán (Poplach 2). [Obr.2]

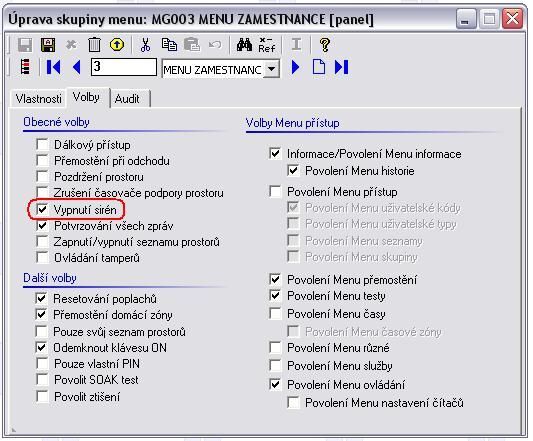

5. V Menu 2.4.1 – Skupiny menu vybereme skupinu menu a na záložce „Volby“ v sekci „Obecné volby“ aktivujeme volbu „Vypnutí sirén“. [Obr.3]
Funkce:
Po spuštění poplachu v prostoru je sepnut i seznam auxů sirén. Logickým auxem je sepnut i druhý seznam spouštějící další sirény. Uživatel s naprogramovanou volbou „Vypínat sirény“ ve skupině menu svého typu uživatele může pouhým přihlášením se na klávesnici vypnout sirény. Pokud nejsou sirény vypnuty uživatelem, znějí do ukončení nastavené doby.
Řešení: Pro ovládání auxů v takovémto případě není vhodné používat poplachové auxy prostoru (1. či 2. poplachový aux), které jsou vázány právě stavem prostoru. Vhodné je využít auxy sirén prostoru, či v tomto případě seznam auxů sirén. U tohoto auxu je možné nastavit i dobu sepnutí, po jejímž ukončení je seznam vypnut.
Poznámky:
- aux sirén sleduje stav externí sirény (platí pro fw. 5.6 a později);
- externí siréna nebude aktivována, je-li prostor odstřežen a v Menu 7.5.1 – obecné je aktivní volba „EN50131 zpracování“.
Protože je požadavek na ovládání 10 auxů, je nutno tyto auxy přiřadit do dvou seznamů. Jeden seznam bude vybrán přímo jako seznam auxů sirén a druhý seznam bude ovládán stavem prvního seznamu přes logický aux.
Pro umožnění vypnutí sirén před ukončením jejich časovače povolíme ve skupině menu typu uživatele volbu „Vypnutí sirén“. To dovolí uživateli s touto volbou pouhým přihlášením se na klávesnici vypnout sirény.
Programování:
1. V Menu 2.3.6 – seznamy auxů vytvoříme dva seznamy auxů, které budou spínat sirény. V jednom seznamu může být max. 8 auxů, je tedy potřeba 2 seznamů (Poplach 1, Poplach 2).
2. Ověříme vypnutí volby „EN50131 zpracování“ v Menu 7.5.1.
3. V Menu 7.1 – programování prostoru v záložce „Sirény“ v poli „Externí siréna“ nastavíme volbu „Okamžitá“. V poli „Čas sepnutí sirén“ nastavíme dobu, po kterou mají sirény znít. V sekci „Aux sirén“ aktivujeme volby „Seznam“, „Zap/Zap“ a „Vyp/Vyp“ a v poli „Seznam auxů sirén“ vybereme seznam (Poplach 1). [Obr.1]
4. V Menu 7.5.4 – logické auxy vybereme nenaprogramovaný logický aux, vhodně jej pojmenujeme. V poli „Činnost“ vybereme funkci „Zap./Vyp. Jako 1.“. V poli „První aux“ vybereme jeden z auxů ze seznamu auxů „Poplach 1“. V sekci „Volby“ aktivujeme volby „Výsl. je seznam“, „Seznam Zap/Zap“ a „Seznam Vyp/Vyp“. V poli „Výsledný seznam“ vybereme seznam auxů, který bude ovládán (Poplach 2). [Obr.2]
5. V Menu 2.4.1 – Skupiny menu vybereme skupinu menu a na záložce „Volby“ v sekci „Obecné volby“ aktivujeme volbu „Vypnutí sirén“. [Obr.3]
Funkce:
Po spuštění poplachu v prostoru je sepnut i seznam auxů sirén. Logickým auxem je sepnut i druhý seznam spouštějící další sirény. Uživatel s naprogramovanou volbou „Vypínat sirény“ ve skupině menu svého typu uživatele může pouhým přihlášením se na klávesnici vypnout sirény. Pokud nejsou sirény vypnuty uživatelem, znějí do ukončení nastavené doby.
