Dotaz:

Mám na instalaci zapojen tracking box MF-AT s PTZ kamerou a DVR Pinetron X5. Jak spustím OSD menu tracking boxu, a jak je možné menu ovládat?

Odpověď:

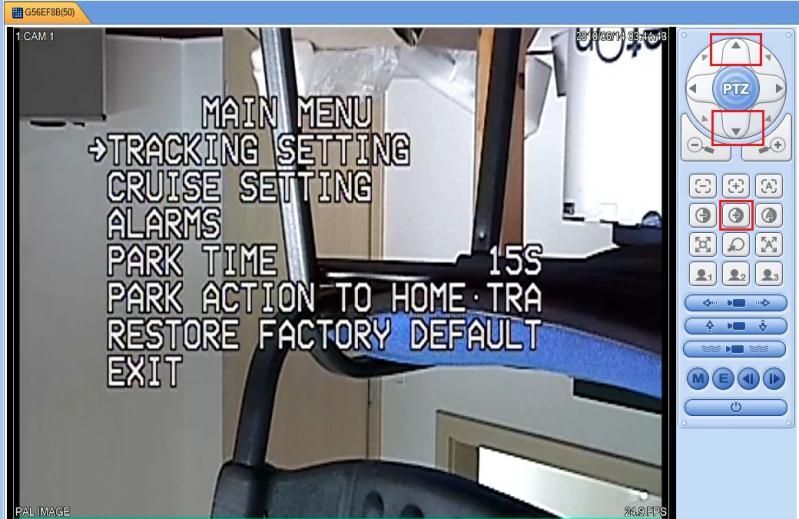

Tracking box musí být propojen s kamerou ovládací sběrnicí RS 485, dále musí být připojen vstup a výstup videosignálu ( DVR - Box - kamera ), musí mít nastavené stejné ID číslo a stejný protokol jako PTZ kamera, ideálně Pelco D. Pro vstup do menu boxu zadáme v ovládání PTZ kamery na DVR příkaz  Go to preset 50 viz. obr.1. Po potvrzení se nám zobrazí OSD menu boxu,v menu je možné se pohybovat šipkami nahoru a dolu, pro výběr a opuštění položky použíjeme tlačítko open iris viz.obr.2 a 3. Konfigurace je samozřejmě možná jak po LAN tak přímo z DVR.
