> Nastavení zobrazení teploty u klávesnice Grafica
Měření a zobrazení teploty vnitřní (IN) a venkovní (OUT) jde u klávesnice Grafica verze 1.40 a více.
Klávesnice Grafica V1.40 a více má v sobě zabudovaný teplotní senzor a při povolení zobrazení teplotu okolí.

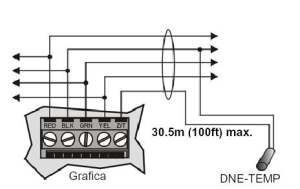

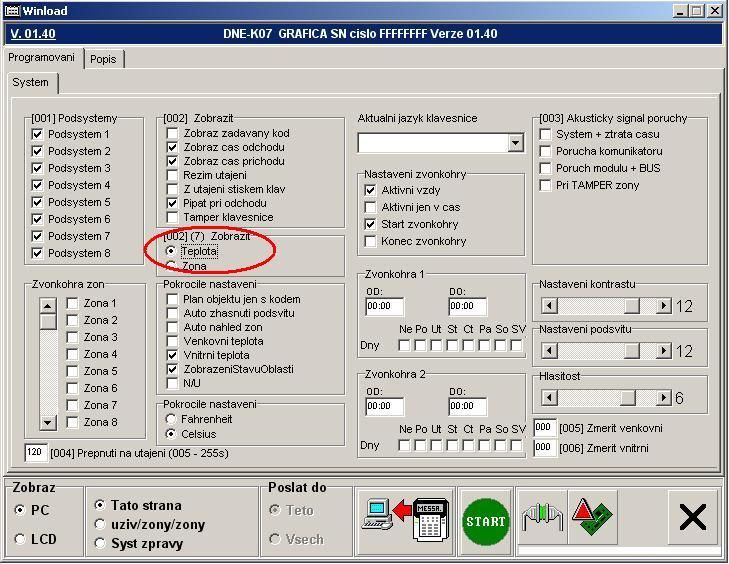

  • Prozobrazení venkovní teploty použijeme teplotní senzor DNE-TEMP, který sepřipojí ke Grafice obr.1 k univerzálnímu klávesnicovému vstupu, kterýmůže být použit pro teplotní senzor (továrně) nebo klávesnicovou zónu.Nastavení obr.2 Typ klávesnicového vstupu sekce [002] klávesa [7] OFF
  • Zobrazeníteploty na klávesnici Grafica musím v uživatelském ovládání povolitzobrazení vnitřní (IN) a venkovní teploty (OUT) a také povolení zobrazení ve stupních Celsia:
  1. Zadáte master kód
  2. Vyberete volbu " NASTAVENI KLAVESNICE"
  3. ZonaDalsi parametry
  4. [x] Teplota ve C st.
  5. [x] Teplota venku ZAP
  6. [x] Teplota uvnitr ZAP

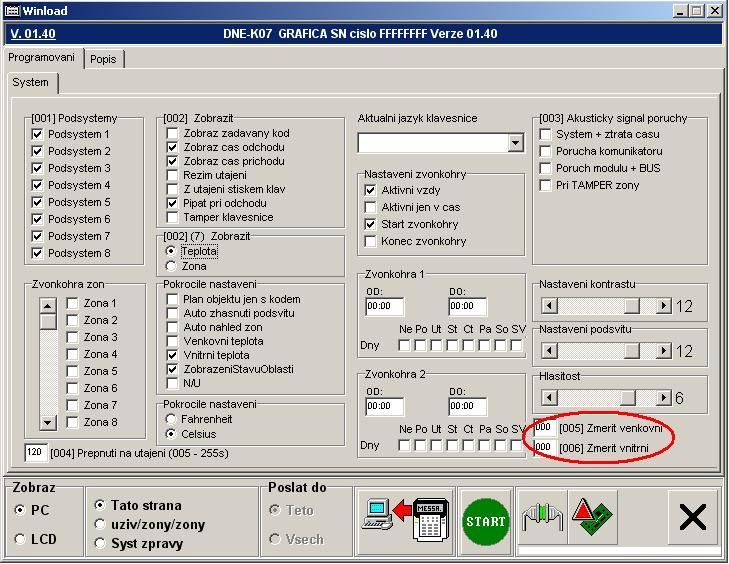

  • Pokudvenkovní nebo vnitřní teplota je nepřesná je nutné udělat kalibraci.Každá hodnota v rozsahu 001 až 127 přidá 0,5 stupně a hodnota v rozsahu129 až odečte 0,5 stupně. Hodnoty 000 a 128 = bez kalibrace. Nastaveníobr.3 kalibrace venkovního a vnitřního senzoru sekce [005] a [006]_/_/_ .
Při povolení zobrazení vnitřní i venkovní teploty setyto hodnoty střdají na klávesnici v intervalu 4 sekund. Tento intervalse nedá měnit.
