Nastavení komunikace systému IMPERIAL na IP přijímač IPR512

Systém Imperial umožňuje v současné době použít dva typy komunikace na PCO:

Klasická komunikace pomocí komunikátoru po pevné lince. Použít lze několik standardních formátu od 4+2 přes CID až po Pager.
IP komunikace na IP přijímač IPR512, použít lze jen formát Contact ID.

V tomto článku se budeme věnovat druhému typu, IP komunikaci. Proto aby mohla komunikace správně fungovat, musíme nastavit několik parametrů a povolit určité volby.

Příklad nastavení IP komunikace:

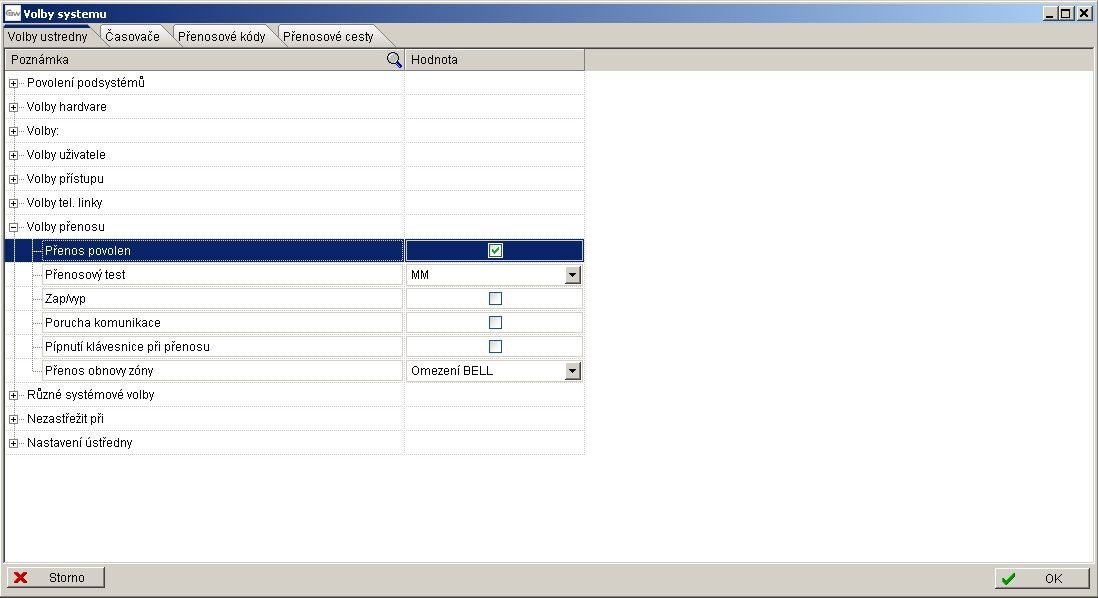

Ve volbách ústředny povolíme přenos, obr. 1.

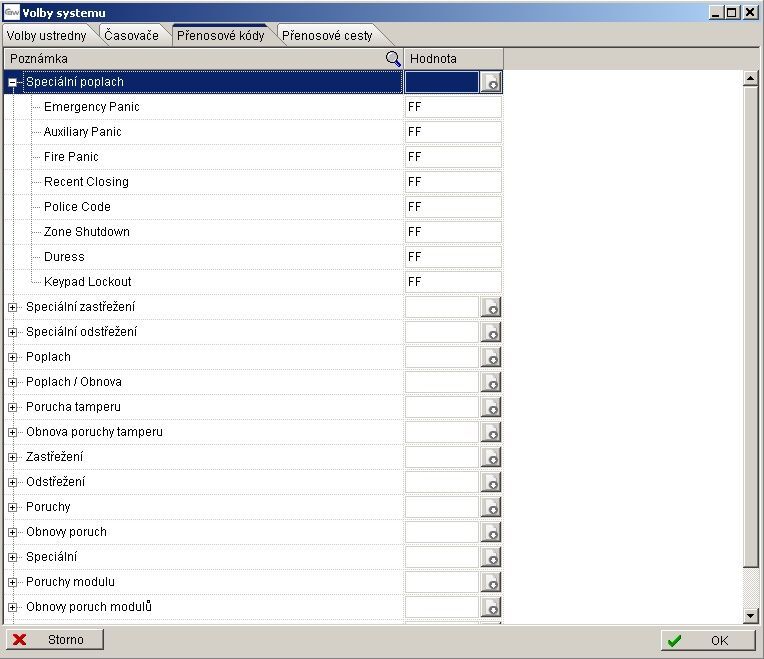

Nastavíme přenosové kódy událostí které chceme přenášet na hodnotu FF, obr. 2.

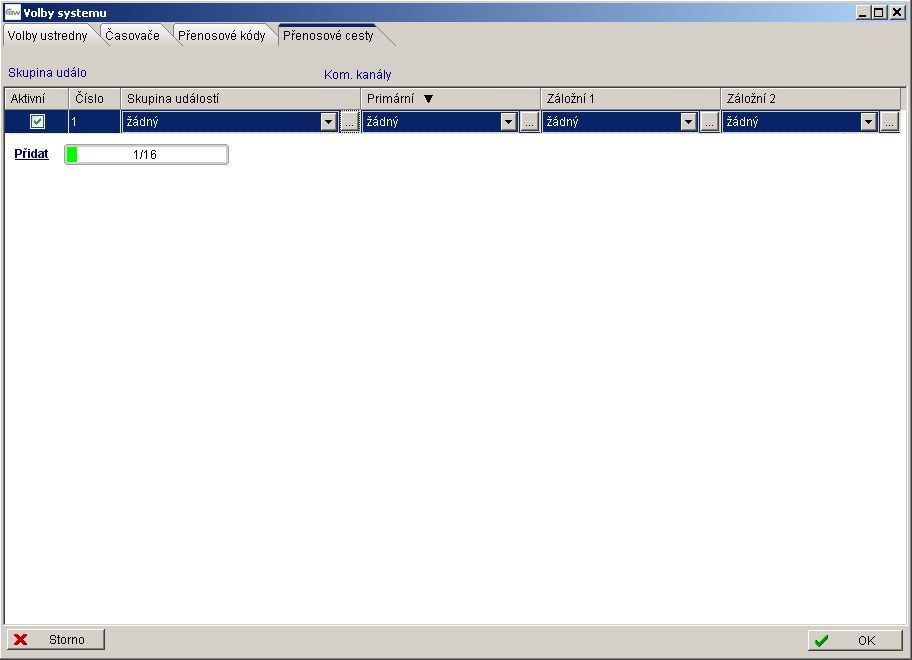

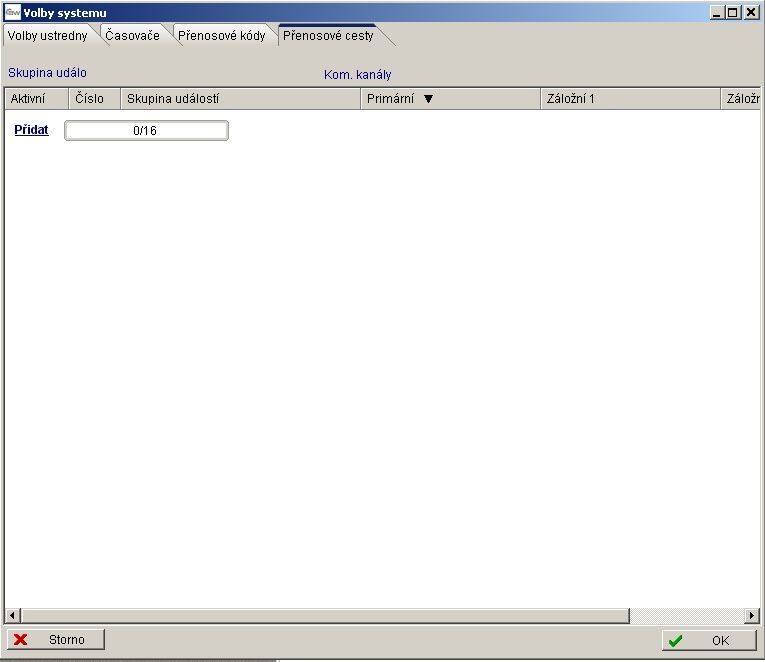

V záložce přenosové cesty, musíme vytvořit novou přenosovou cestu a to kliknutím na Přidat, obr. 3. Objeví se nový řádek s přenosovou cestou, obr. 4.

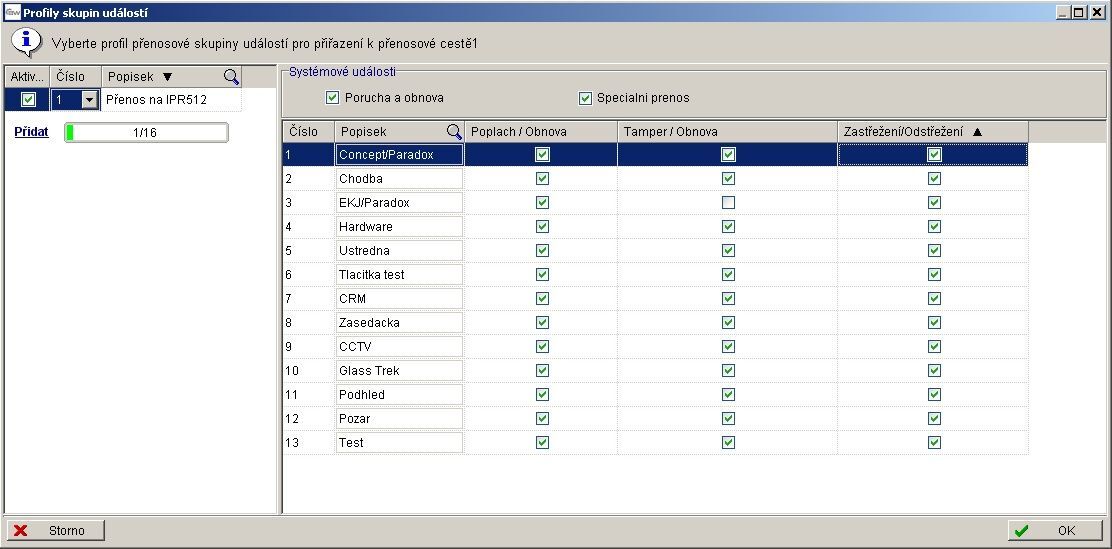

Nyní musíme nadefinovat skupinu událostí pro přenos, nadefinujeme skupinu např. Přenos na IPR512 a zatrhneme události, které chceme přenášet pro každý podsystém, obr. 5.

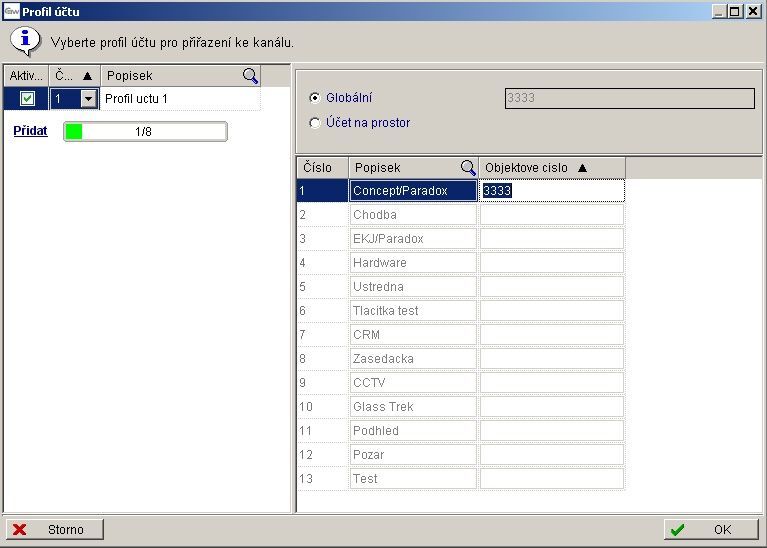

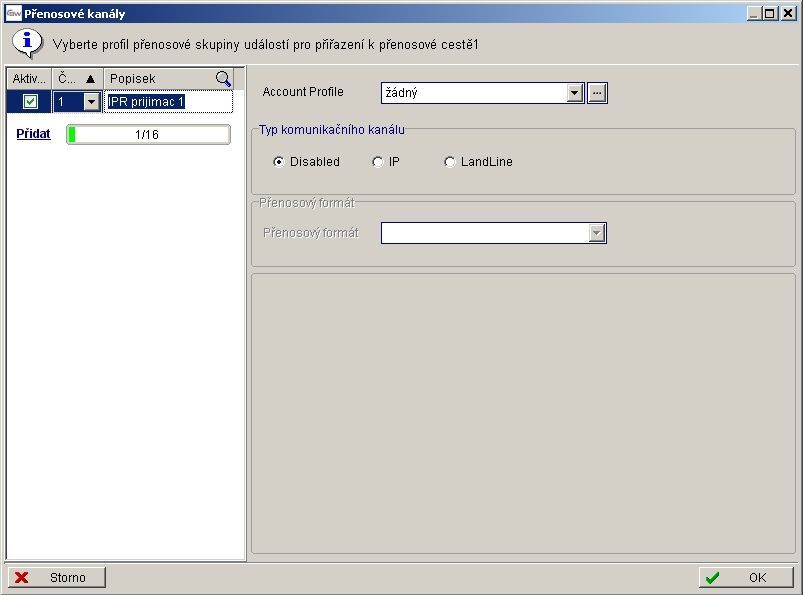

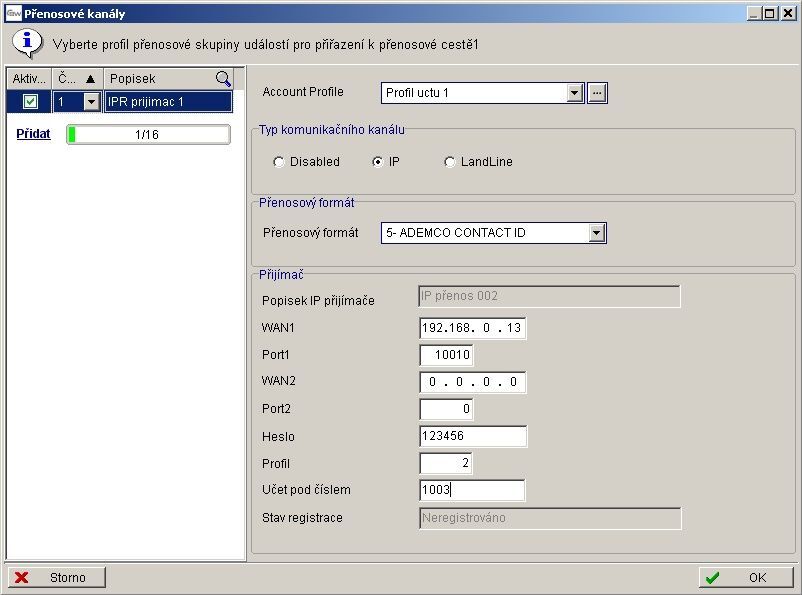

Dále musíme nastavit komunikační kanály, klikneme na tlačítko "..." a vytvoříme nový komunikační kanál, např IPR512 přijímač 1, obr. 6. Vytvoříme nový profil účtu, který bude definovat objektové čísla. je možné použít pro každý podsystém různé nebo jedno společné objektové číslo, obr. 7. Typ komunikačního kanálu zvolíme IP, přenosový formát volíme Ademco CID a nastavíme potřebné parametry přijímače (dodají z PCO), obr. 8. Kolonka, účet pod číslem, udává číslo, pod kterým je ústředna zaregistrovaná na přijímači, může být rozdílné nebo shodné s objektovým číslem.

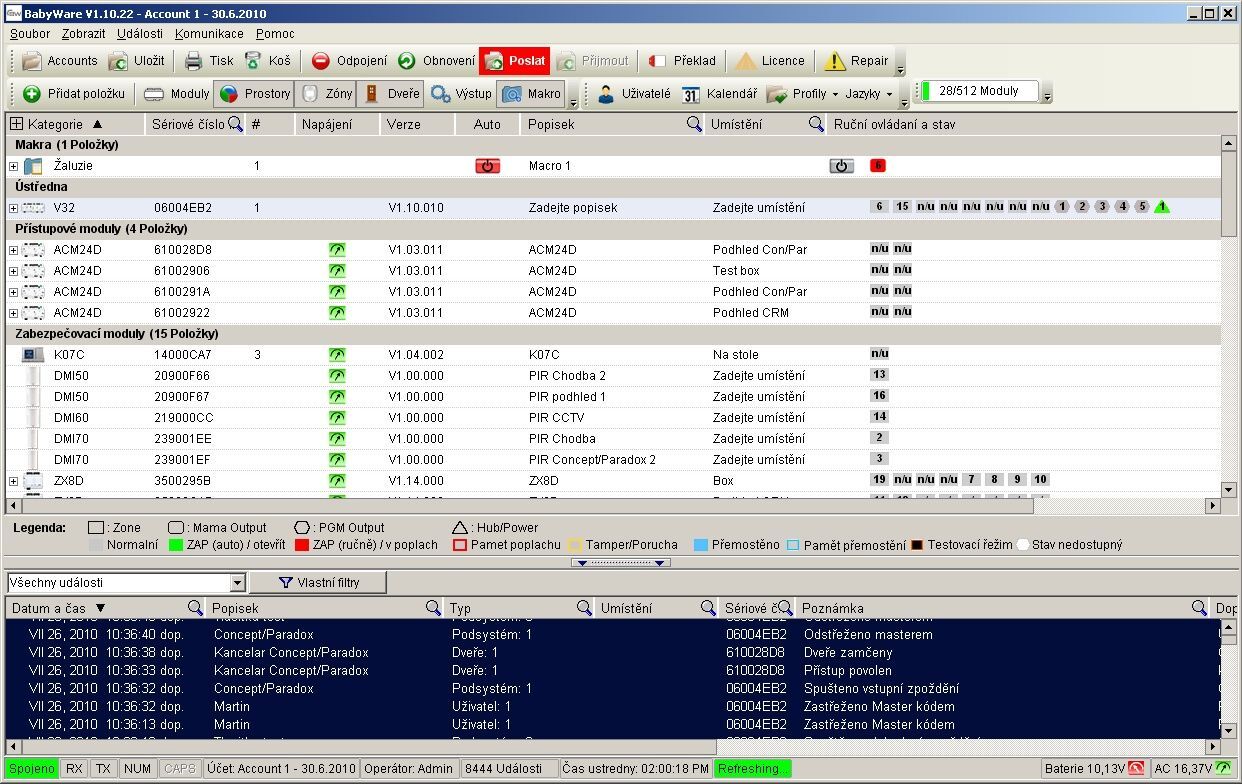

Nyní můžeme nastavit obdobným způsobem záložní komunikační cesty. Po té odešleme změny nastavení do ústředny V32 kliknutím na tlačítko poslat, obr. 9.

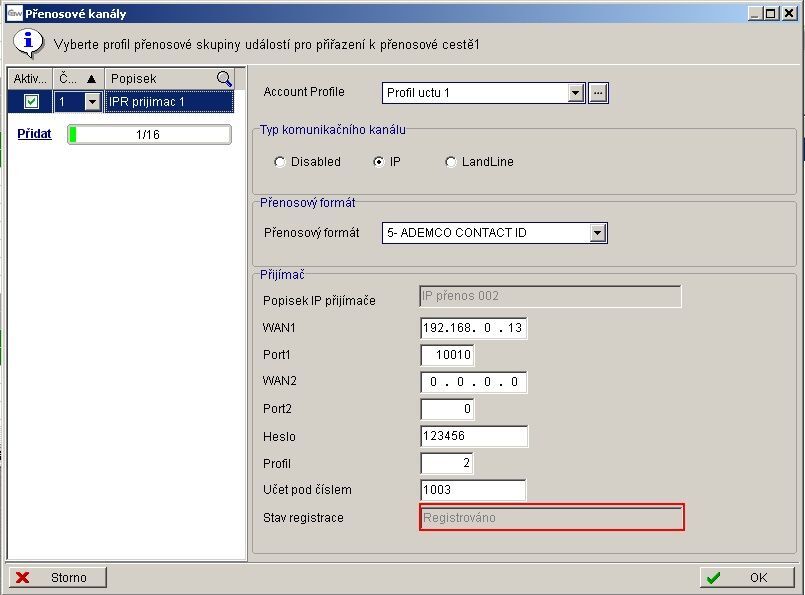

Po úspěšné registraci bude nový účet zobrazen na přijímači. Po načtení nastavení a znovuotevření vybraného přenosového kanálu, bude u daného přijímače zobrazen stav registrován, obr. 10.

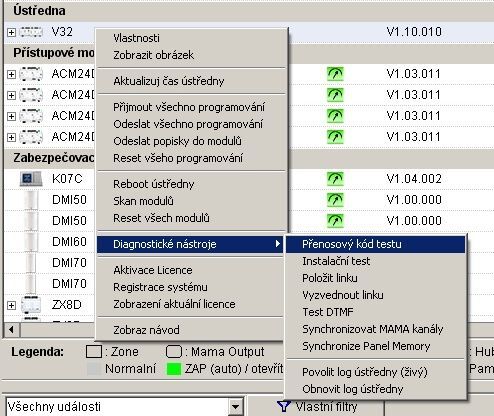

Tímto je nastavení IP komunikace dokončeno. Samozřejmě je doporučeno komunikaci vyzkoušet, dále je možné nastavit přenosový test, ten je možné vyvolat ručně z menu ústředny, obr. 11.
