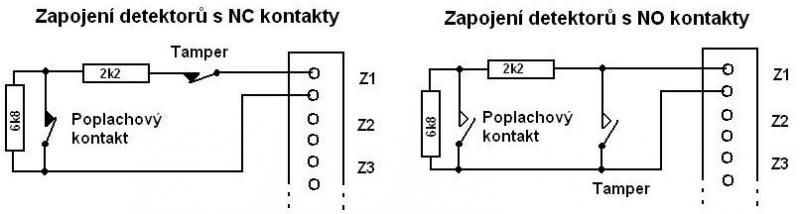

Jednou z možností posouzení stavu vstupu zóny je i změření napětí na vstupních svorkách zón na modulech. V následující tabulce jsou uvedeny hodnoty napětí naměřené na vstupech zón s požadovanými zakončovacími rezistory (EOL), naměřené na modulech ústředny, univerzálního expandéru a miniexpanderu. Měření bylo provedeno pro zapojení s NC i NO kontakty.
Poznámky:
- Naměřené hodnoty se u jednotlivých typů modulů odlišovaly v rámci tolerance měření, je proto uváděna pouze jedna hodnota.
- Měření bylo provedeno standardním multimetrem Metex M3270D. Udávaný vnitřní odpor multimetru je 10 MΩ, přesnost měření ±0,5%.
- Při zapojení NO byla v programování zóny nastavena v Menu 7.0 volba „Přehodit stav klid – poplach“.
