Napájecí zdroj LAN (LAN Power Supply Module) je určen k dobíjení baterií 12 V a umožňuje i napájení dalších modulů systému Concept. Při komunikaci s ústřednou přes LAN zasílá okamžité zprávy o svém stavu a dalších připojených napájecích modulech. Obsahuje i dvě volně programovatelné zóny a dva auxy.

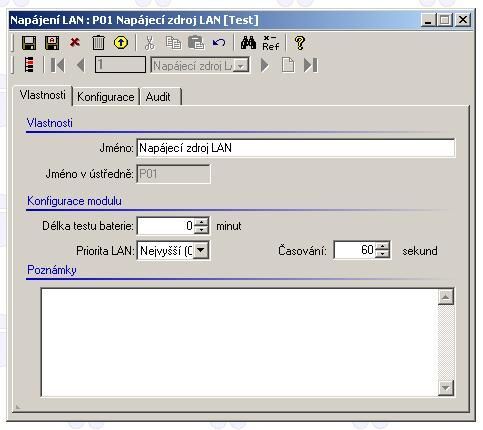

   Vlastnosti.
Jméno (Name) – pole pro zadání jména zdroje.
Jméno v ústředně (Name in Panel) - jméno, které bude zobrazeno na klávesnici. Nelze jej změnit.
Délka testu baterie (Battery Test Time) – pole pro zadání délky testu záložní baterie zdroje při naprogramovaném dynamickém testu baterií (Diáře – test baterie). Doba testu je programována pro každý modul samostatně v rozsahu 0 – 255 minut (0 – test se neprovádí).
Priorita LAN (LAN Priority) – určuje prioritu zpráv zasílaných ústředně (0 – nejvyšší priorita). V malých systémech mohou mít všechny moduly prioritu zpráv „0“, v rozsáhlých systémech mívají napájecí zdroje prioritu 1.
Časování (Poll Time) – pole pro nastavení maximálního času, po který může být modul bez komunikace s ústřednou. Standardní nastavení pro napájecí modul je 240 sec.

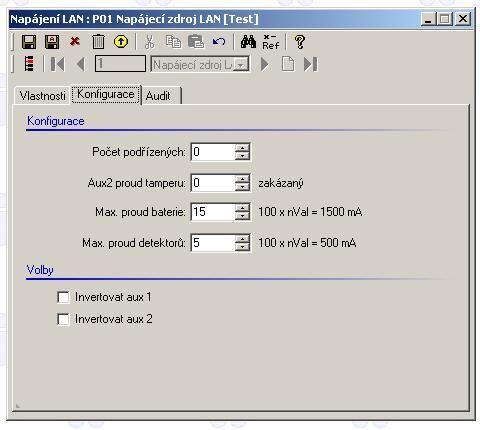

 Konfigurace.
Počet podřízených (Number of Slaves) – pole pro určení počtu podřízených napájecích zdrojů (Slave), připojených k hlavnímu (Master) napájecímu zdroji. Mohou být připojeny max. 3 podřízené jednotky. Nastavení „0“ indikuje nepřipojení žádného podřízeného zdroje a vyřadí systémový vstup Pxx:S14 (Slave Fail). Podřízené zdroje mohou být využity pro posílení dobíjení záložní baterie, napájecích výstupů DET + nebo dalších modulů na LAN. Hlavní a podřízené napájecí zdroje jsou propojeny 2 – vodičovou sběrnicí (Slave Bus).
Aux2 proud tamperu (Aux2 Tamper Current) – pole pro nastavení minimálního proudu pro sledování tamperu externí sirény (Satelite Siren). Hodnota může být 20 až 50 mA. Výchozí hodnota je „0“ - tamper sirény není sledován. Hodnoty menší než 20 mA rovněž neumožní sledování tamperu.
Max. proud baterie (Maximum Battery Current) – pole pro určení maximálního nabíjecího proudu baterie, než bude aktivován systémový vstup Pxx:S11 (Battery Over – Current). Hodnota je nastavitelná od 0,1 do 9,9 A v krocích 100 mA. Hodnota „00“ znamená, že velikost proudu není monitorována.
Max. proud detektorů (Maximum Detection Current) – pole pro určení maximálního proudu detektorů, než bude aktivován systémový vstup Pxx:S10 (Detector Over Current). Hodnota je nastavitelná od 0,1 do 9,9 A v krocích 100 mA. Hodnota „00“ znamená, že velikost proudu není monitorována.
Invertovat aux 1 (2) (Invert Auxiliary 1, 2) – zaškrtnutím této volby bude invertována platnost uvedených auxů. Upozornění: Aux 2 není výstup s otevřeným kolektorem, ale reléový výstup. Je připojen na +12 V a může být využit k ovládání zálohované sirény nebo dalších podobných zařízení.
 - Když chcete ovládat zálohovanou sirénu, standardně je požadováno +12 V když řídící aux (Aux 2) je VYP, a 0 V když je aux ZAP. V takovém případě je nutno aux 2 invertovat.
- Když ovládáte zařízení jako je např. piezoelektrická siréna, je 12 V nutných při zapnutém auxu. V takovém případě aux 2 neinvertovat.

Poznámka: Napájecí zdroj LAN je dodáván ve verzích „Standard“ a „Enhanced“. Verze „Standard“ neumožňuje připojení podřízených zdrojů, nemá pomocnou sběrnici (Slave Bus) a nemá ani výstup „Aux 2“ na externí sirénu.

Programování.
1. Zvolte napájecí zdroj k programování, pojmenujte jej.
2. Nastavte konfigurační volby podle počtu připojených podřízených zdrojů. Pro použití podřízených zdrojů musí být hlavní i podřízené zdroje ve verzi „Enhanced“. Na modulech podřízených zdrojů nastavte přepinače (DIP Switch) podle konfigurace.
Nastavení DIP přepinačů:
Přepinač 8: ON – podřízený (Slave)OFF – hlavní (Master)

Přepinač 5 a 6:       Mód podřízení     Přep.5     Přep. 6
                                Rozdělení (Split)    OFF          OFF
                                Pouze nabíjení       ON            OFF
                                Pouze DET+           OFF          ON

Přepinač 1 a 2       Číslo podřízeného   Přep. 1   Přep. 2
                                          1                        OFF        OFF
                                          2                        ON          OFF
                                          3                        OFF        ON

3. Je-li požadováno, invertujte auxy.

Poznámky: Použijete-li verzi „Standard“, nebo „Enhanced“ bez podřízených zdrojů, je maximální hodnota proudové zátěže 4 A.
Použijete-li verzi „Enhanced“ s podřízenými zdroji, může být hodnota proudové zátěže až do 9,9 A podle počtu připojených podřízených zdrojů.
Použijete-li verzi „Enhanced“ s podřízenými zdroji a hodnota proudu je více než 9,9 A, musí být volba „Max. proud detektorů“ nastavena na „00“ - vyřazen systémový vstup Pxx:S10.

Max. proud dobíjení baterie a detektorů se spočítá následovně:
                                    Imax = 2 + 2n
kde n je počet podřízených zdrojů připojených k hlavnímu zdroji.
