Klávesnice TM 4 od verze FW 1.21 podporuje nahrávání, a zobrazení až 32 půdorysů podsystémů,
se zobrazením daných zón.

Postup nahrání půdorysu do klávesnice:

V prvním kroku je třeba si zajistit  půdorys ( sken z projektu budovy,nebo namalování pomocí SW v PC ).

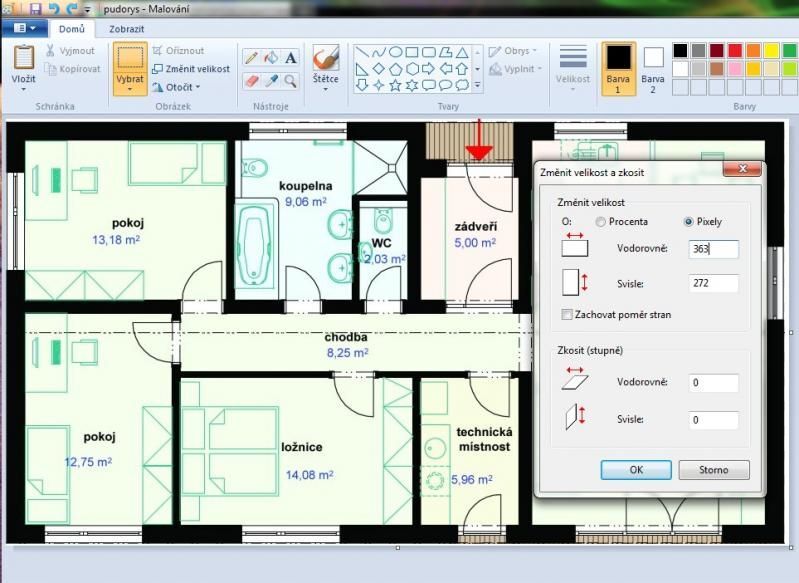

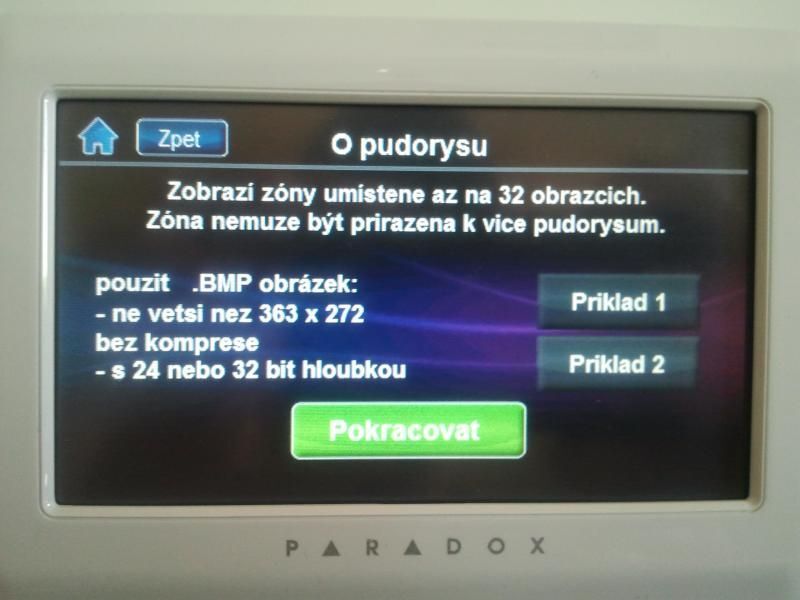

Daný půdorys upravíme pomocí programu např. malování,na formát 363x272  ( .bmp - 24 nebo 32 bitů)
viz obr. 1. Vytvořený půdorys nakopírujeme na SD kartu kterou následovně vložíme do TM 4.

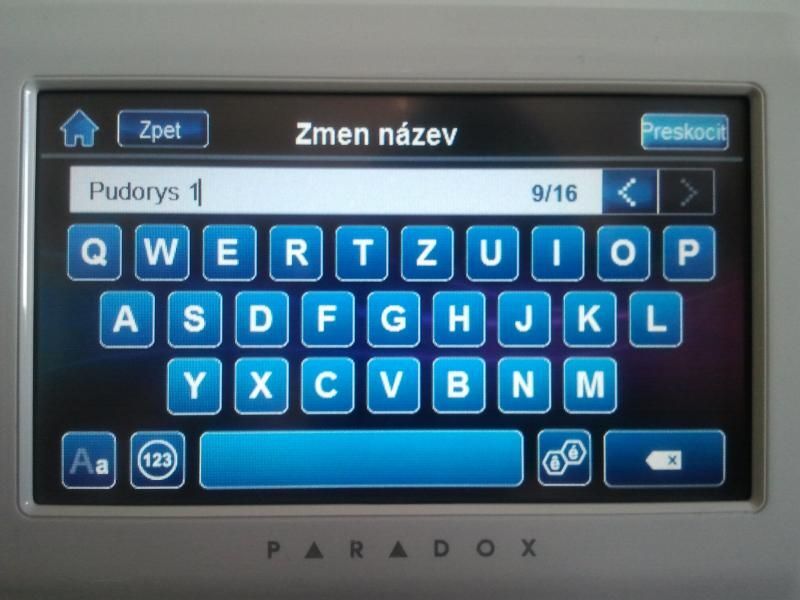

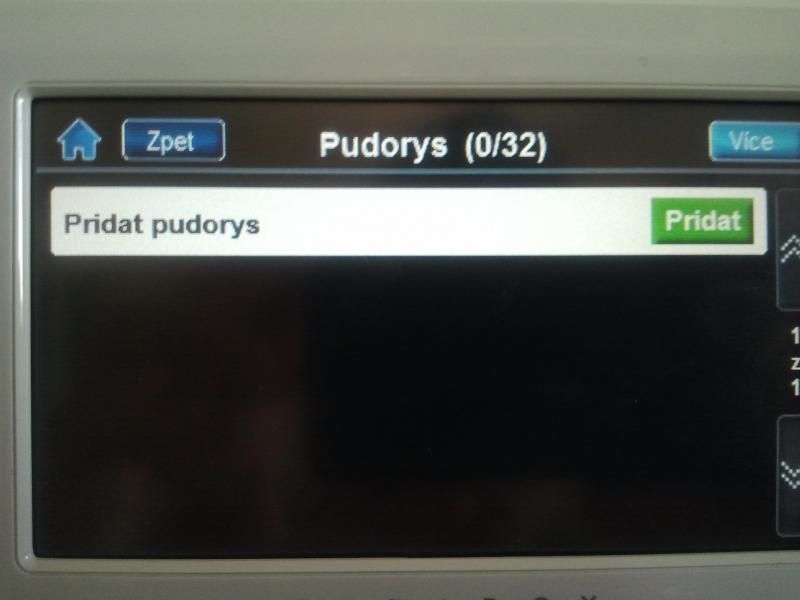

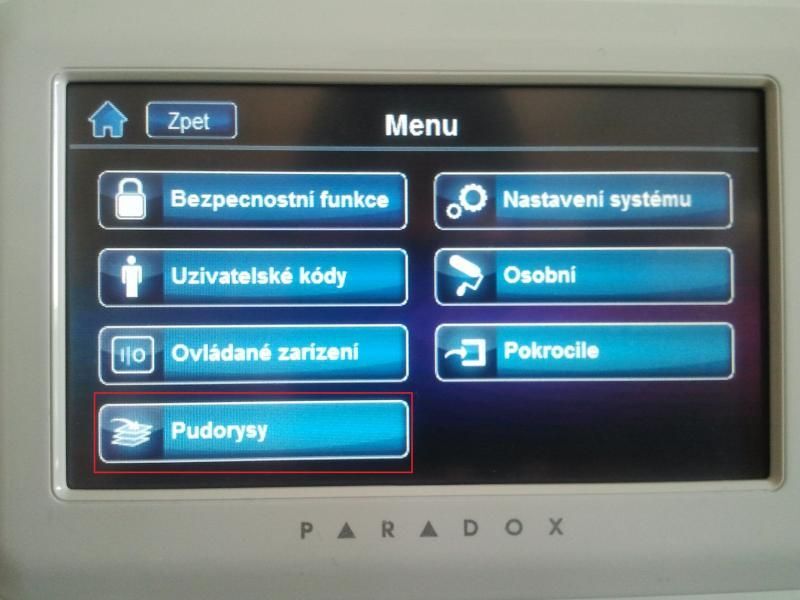

Na klávesnici vstoupíme do menu, zvolíme položku půdorysy viz.obr.2 a 3. a pojmenujeme viz.obr.4 a 5.

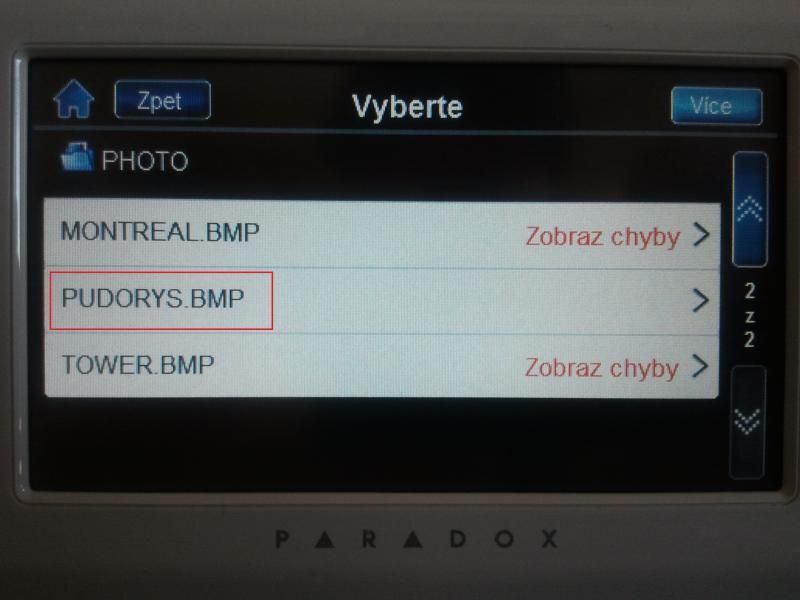

Poté klávesnice nabídne vybrání obrázku ze složky - zvolíme obrázek s půdorysem viz. obr.6.

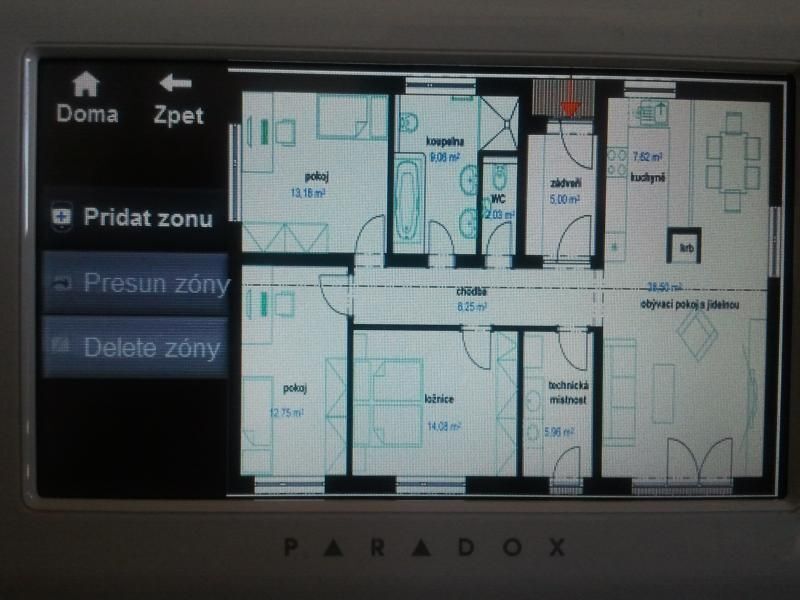

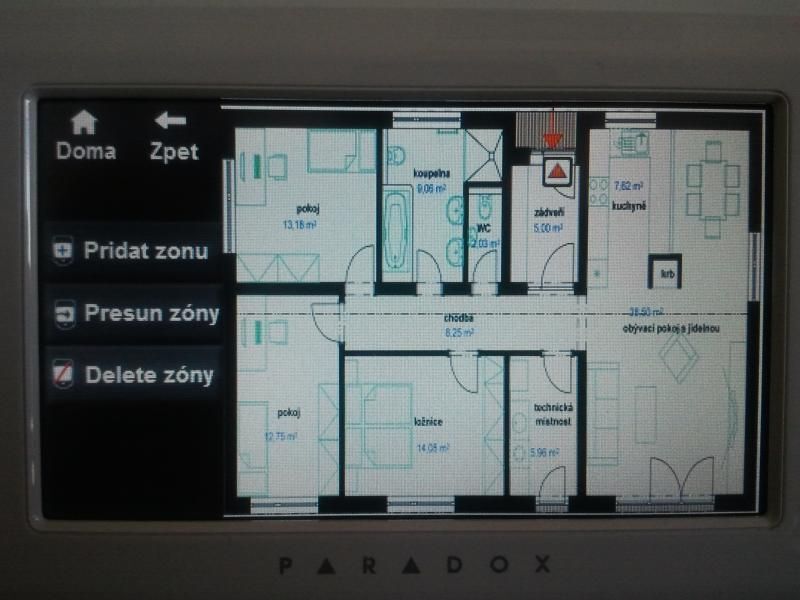

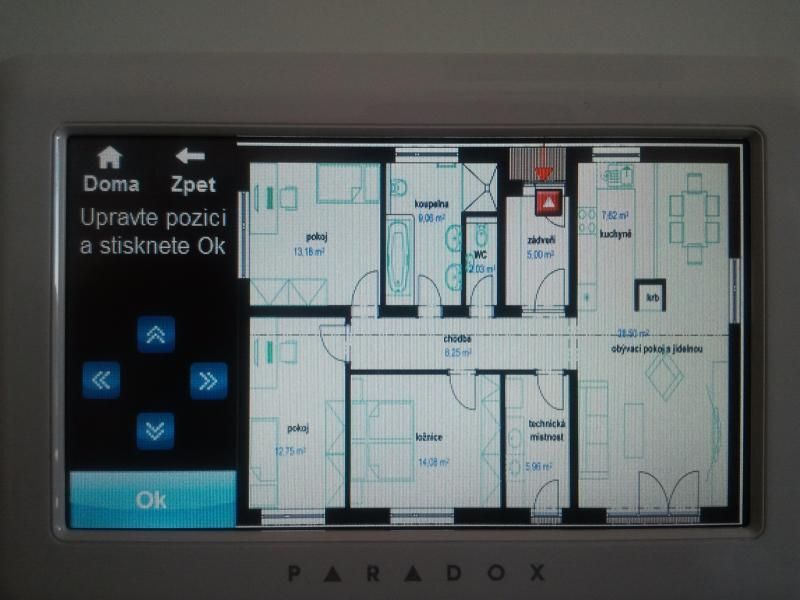

Jestliže je obrázek ve správném formátu zobrazí se, a klávesnice nabídne nabídku umístění čidel viz.obr.7,8,9
klávesnice nabídne čidla která jsou nadefinována v zónách - po nastavení uložíme.

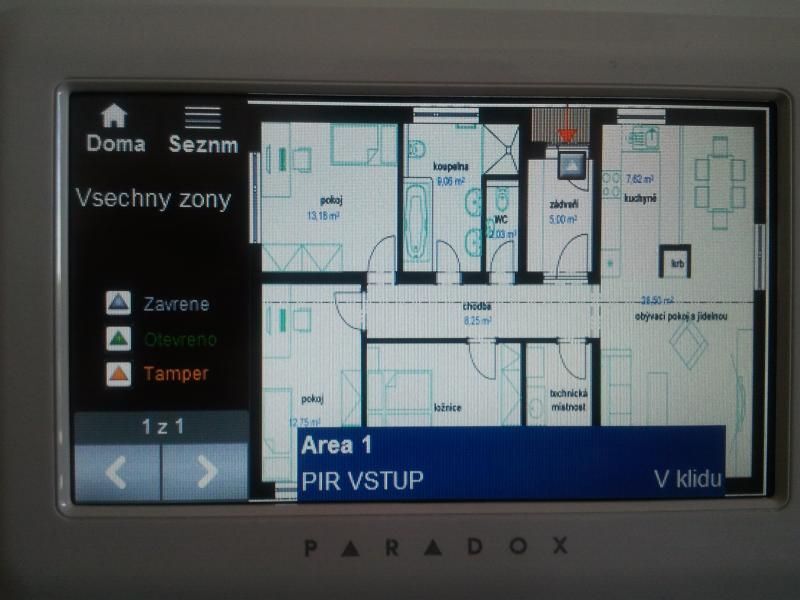

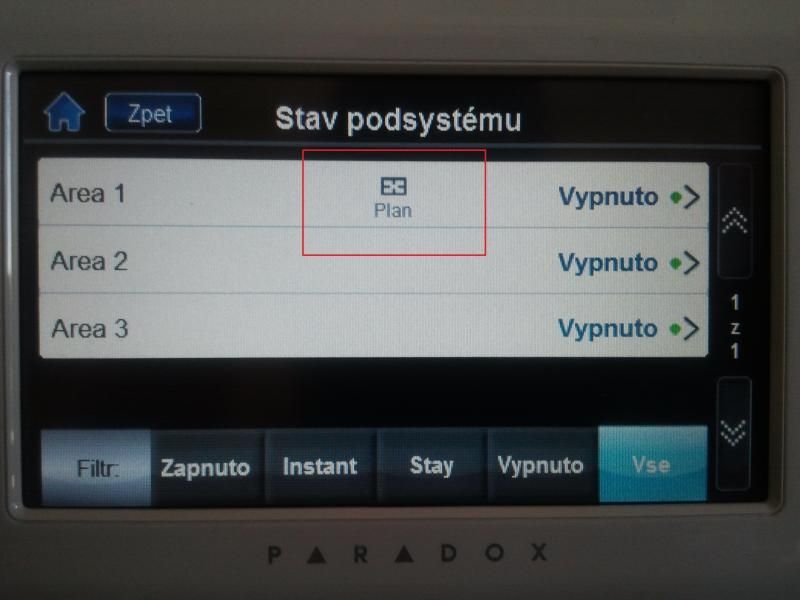

Následné prohlížení půdorysů najdeme v základním menu, a položce prostory viz.obr.10,11.
