Dotaz:
Mám LED klávesnici DGP2-648 a ústřednu EVO96. Na LED chci zobrazit stav podsystému 5,6,7,8. Mohu zobrazit stav podsystému 5-8 na této LED klávesnici nebo musím použít zobrazovací tablo DGP2-ANC1?

Odpověď:
Ano na LED klávesnici můžete zobrazit stav podsystémů 1 až 8, současně však kombinaci maximálně 4 podsystémů. Zobrazení stavu podsystému je u LED klávesnici takové, že se rozsvítí A1pokud dojde k zastřežení daného podsystému a když odstřežíte daný podsystém tak A1 zhasne.

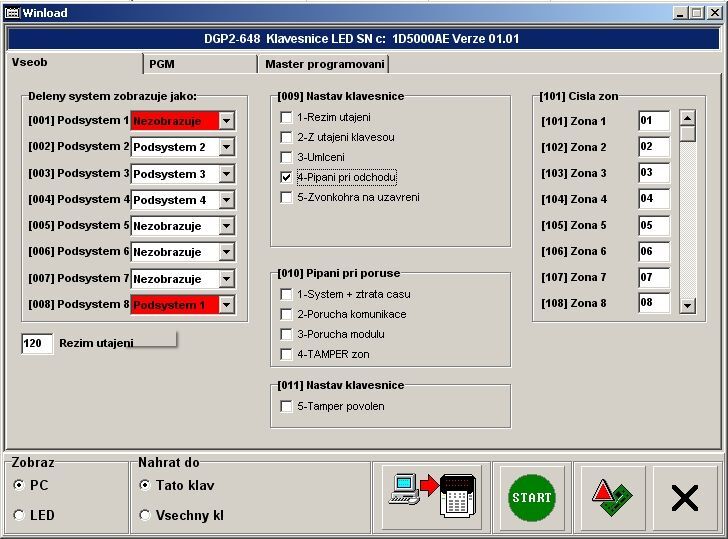

Postup při programování z winloadu:
1. otevřete programovací tabulku u klávesnice DGP2-648
2. v sekci [001] pro zobrazení stavu podsystému 1 zadáte "Nezobrazuje" (obr.1)
3. v sekci [008] pro zobrazení stavu podsystému 8 zadáte Podsystém 1 (obr.1) tedy stav 8 podsystému se zobrazí na pozici A1 u LED klávesnice
4. tímto způsobem můžete „přeházet“ zobrazení čtyř podsystémů, které se zobrazí jako LEDky A1 - A4 na klávesnici DGP2-648

Postup při programování z klávesnice:
1. vstoupíte do programování ústředny, zadáte sekci [4003] a S/N klávesnice DGP2-648
2. v sekci [001] která zobrazuje stav podsystému 1 zadáte hodnotu 000
3. v sekci [008] která představuje zobrazení stavu podsystému 8 zadáte hodnotu 001 tedy stav 8 podsystému se zobrazí na pozici A1 u LED klávesnice

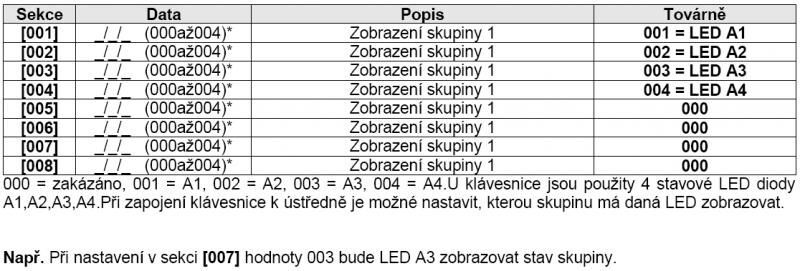

4. tímto způsobem můžete „přeházet“ zobrazení všech LED na klávesnici DGP2-648 podle tabulky na obrázku 2.

Pozor nepřiřaďte číslo pro zobrazení skupiny více než v jedné sekci. Na klávesnici může být zobrazen stav maximálně 4 podsystémů.

Pozor při zakódovávání podsystému 8 (podle předešlého postupu je stav podsystém 8 zobrazován LEDkou A1) z LED klávesnice je postup:
1. Zadáte uživatelský kód
2. Zmáčknete klávesu ARM a potom klávesu 1.
