Otázka:
V systému Digiplex EVO192 mám použit IP komunikátor a GSM/GPRS modul PCS. Jako primární má fungovat přenos po LAN, jako záložní má být použit přenos prostřednictvím modulu PCS. Oba moduly jsou na jedné kšandě. Co a kde je nutné nastavit?

Odpověď:
Zapojení
Nejprve je nutné propojit ústřednu s internetovým modulem (IP150) a do internetového modulu připojit GPRS modul (PCS250) přes COMCABLE.

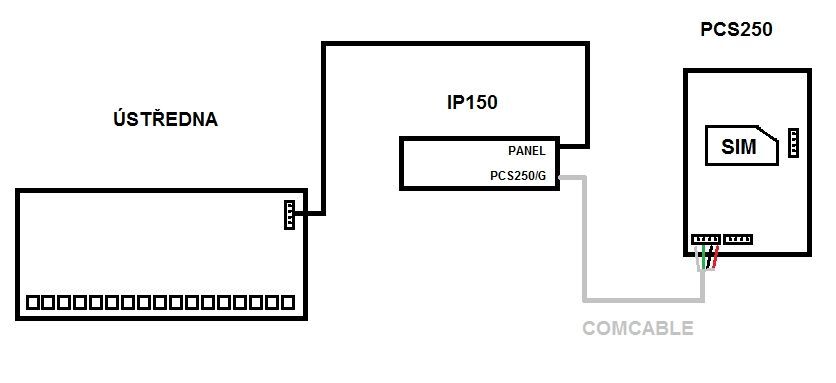

Konektor PANEL na internetovém modul (IP150) zapojujeme do konektoru SERIAL na ústředně. Konektor PCS 250/G na internetovém modulu (IP150) zapojujeme na modulu PCS250 do levého spodního konektoru pomocí COMCABLE. Zapojení je na obr.1.

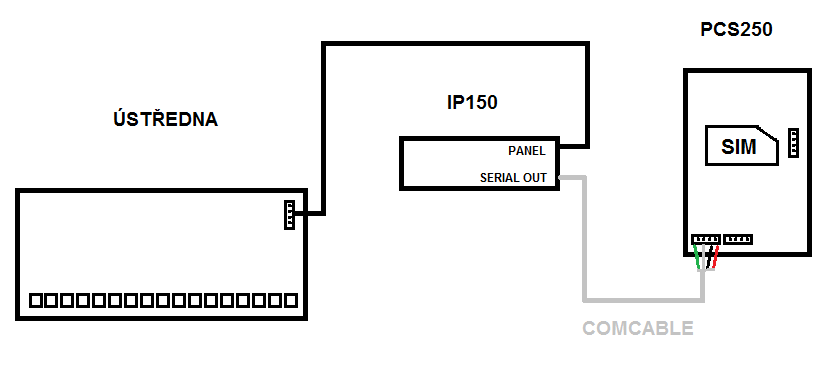

Pokud je na internetovém modulu (IP150) konektor SERIAL OUT(místo PCS 250/G) zapojujeme tento také na modulu PCS250 do levého spodního konektoru pomocí COMCABLE, ale je nutné prohodit vodiče zelený s bílým. Zapojení na obr.2.

Programování

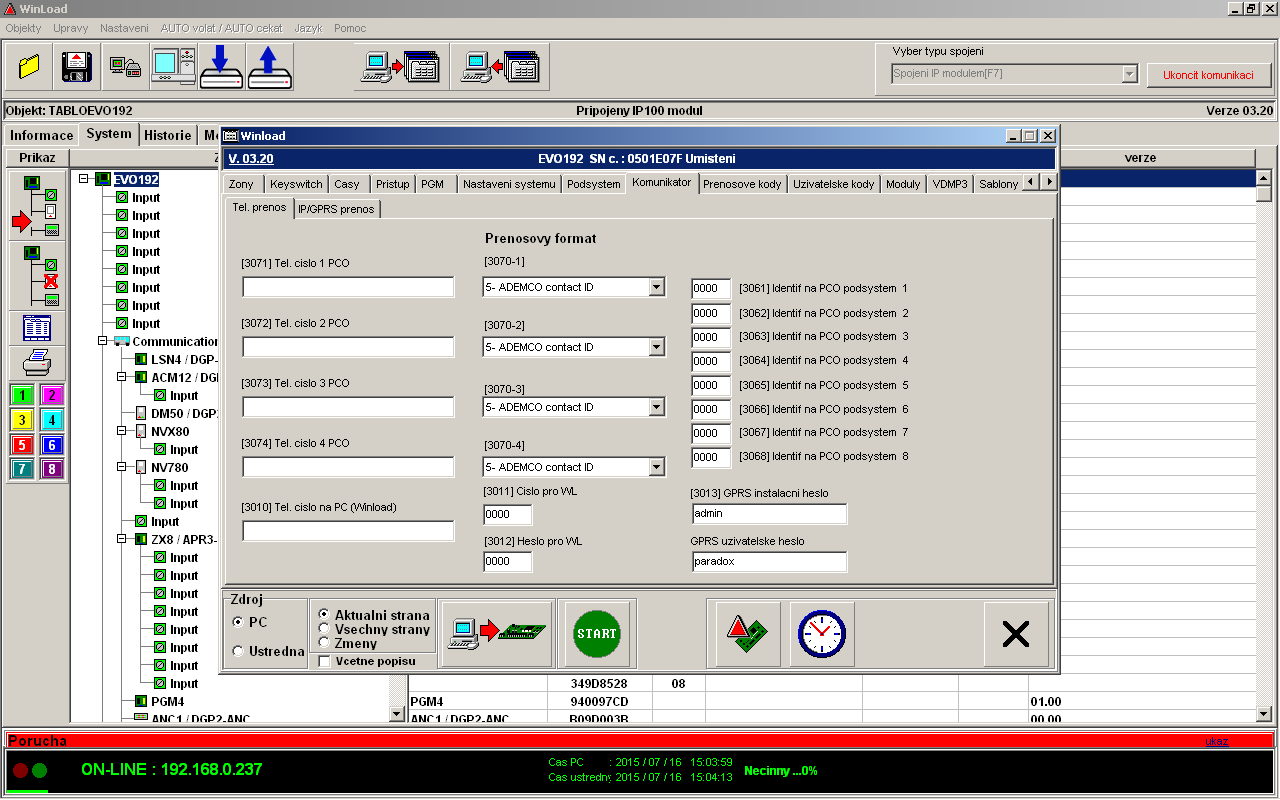

• V záložce Komunikátor – Tel. prenos na sekci [3070-1až4] nastavíme ADEMCO contact ID, obr.3.

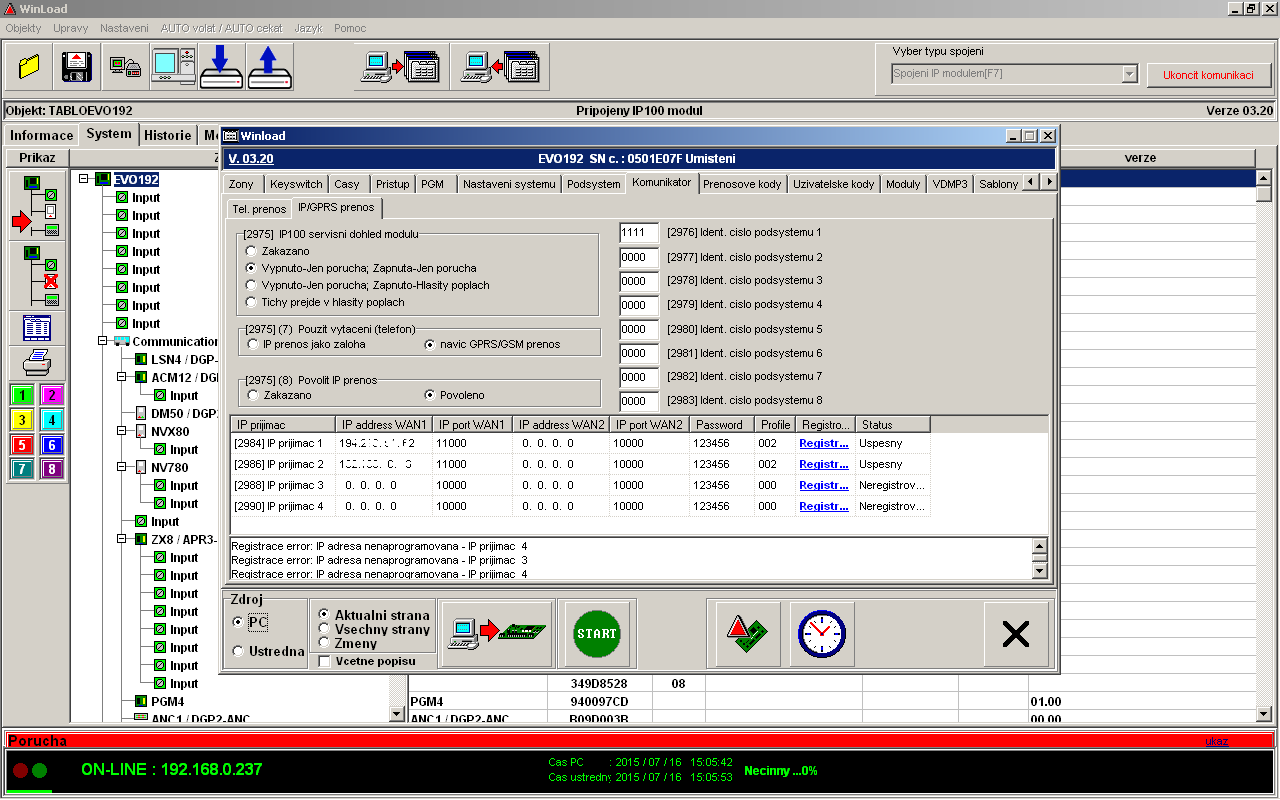

• Dále v Komunikátor – IP/GPRS prenos zadáme Ident. cislo podsystemu sekce [2976]-[2983], Povolením volby [7] v sekci [2975] nastavíme hlavní komunikaci přes IP a doplněk bude klasická komunikace. Pokud volbu [7] nepovolíme, bude klasická komunikace jako záloha IP komunikace, obr.4.Poznámka: Jak u klasické komunikace tak i zde platí, že budou přenášeny pouze naprogramované přenosové kódy s hodnotou FF.


• Povolíme IP komunikaci na sekci [2975] volbou 8

• Na sekci [2984] zadáme parametry IP pultu (IPR512,IPRS7) a to IP adresu, Port, Heslo a Profil pro IP150 a na sekci [2986] zadáme IP adresu, Port, Heslo a Profil pro PCS250. Po zadání uložíme nastavení do ústředny, obr.4.

• Teď v řádku IP přijímače klikněte na Registrovat. Po úspěšné registraci se zobrazí vedle nápisu registrovat text:uspesny, obr.4.

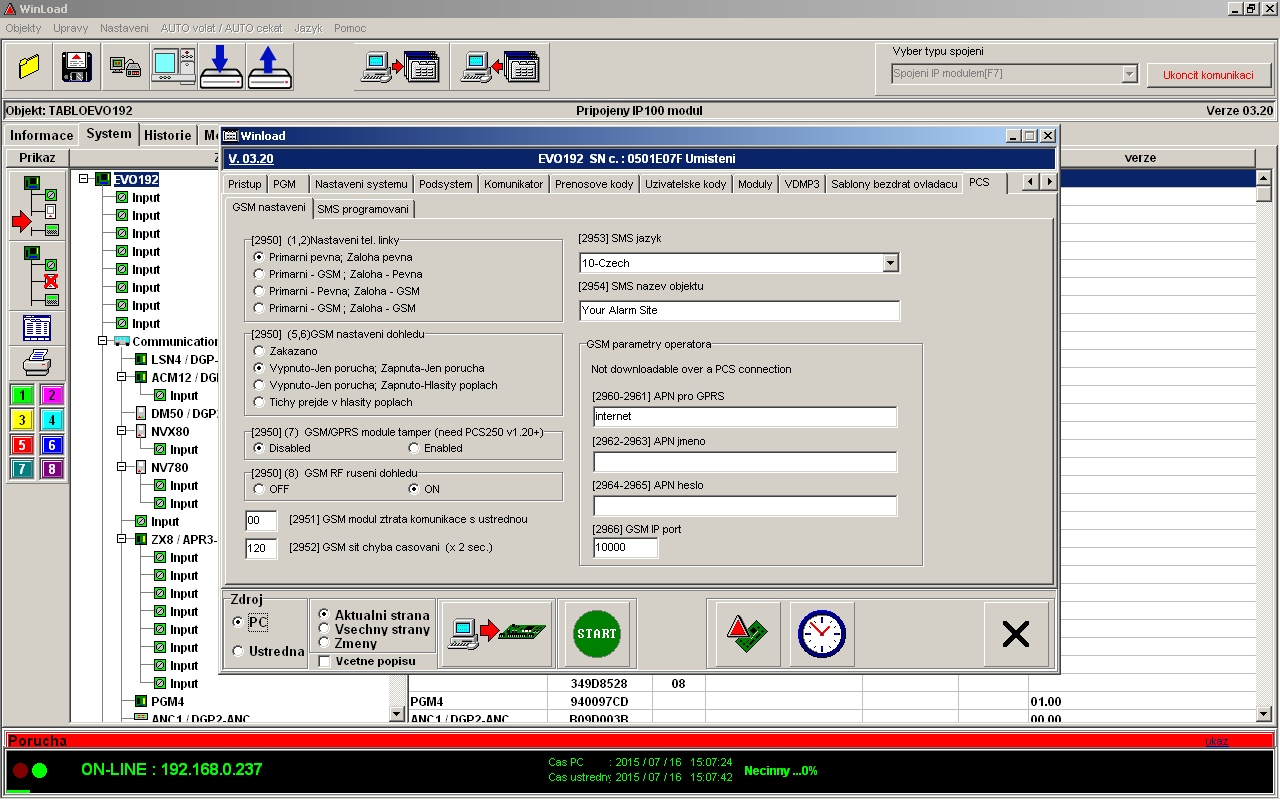

• Obrázek 5 ukazuje jak má být nastaven GPRS modul na záložce PCS.

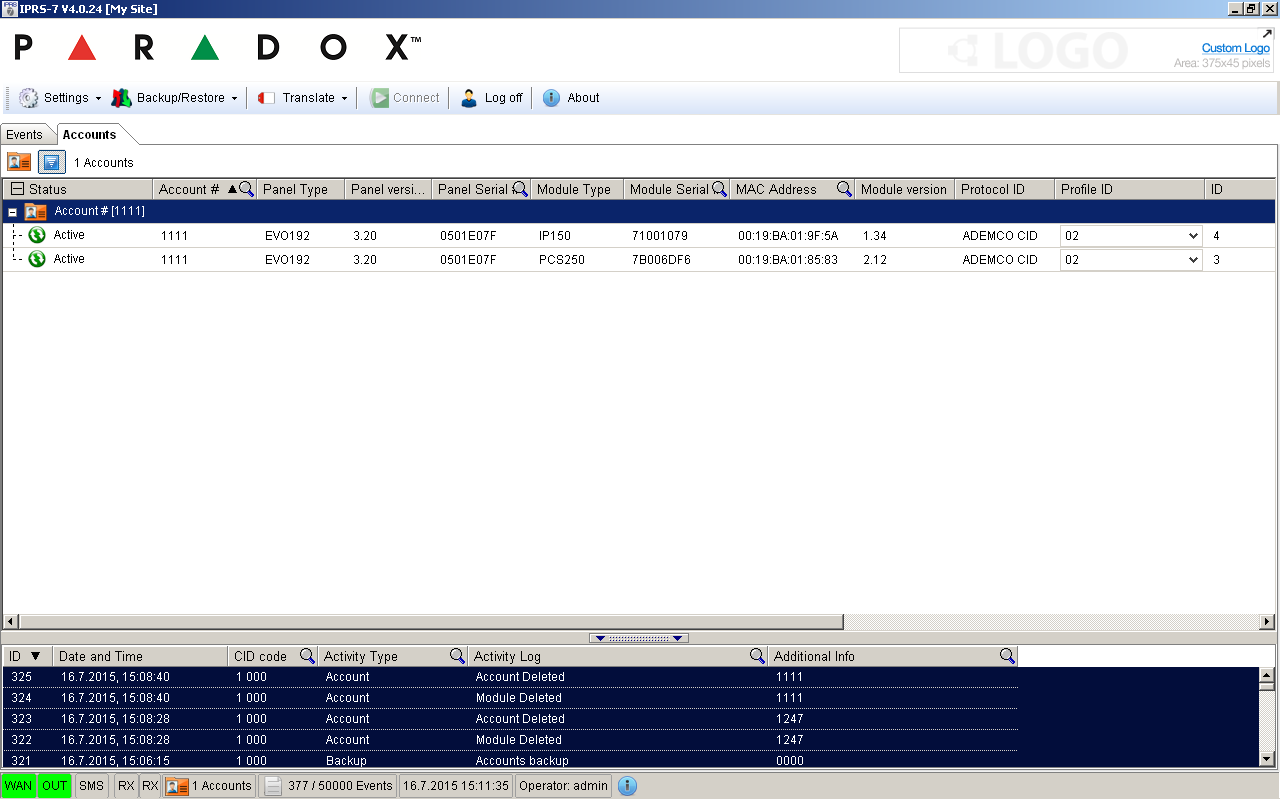

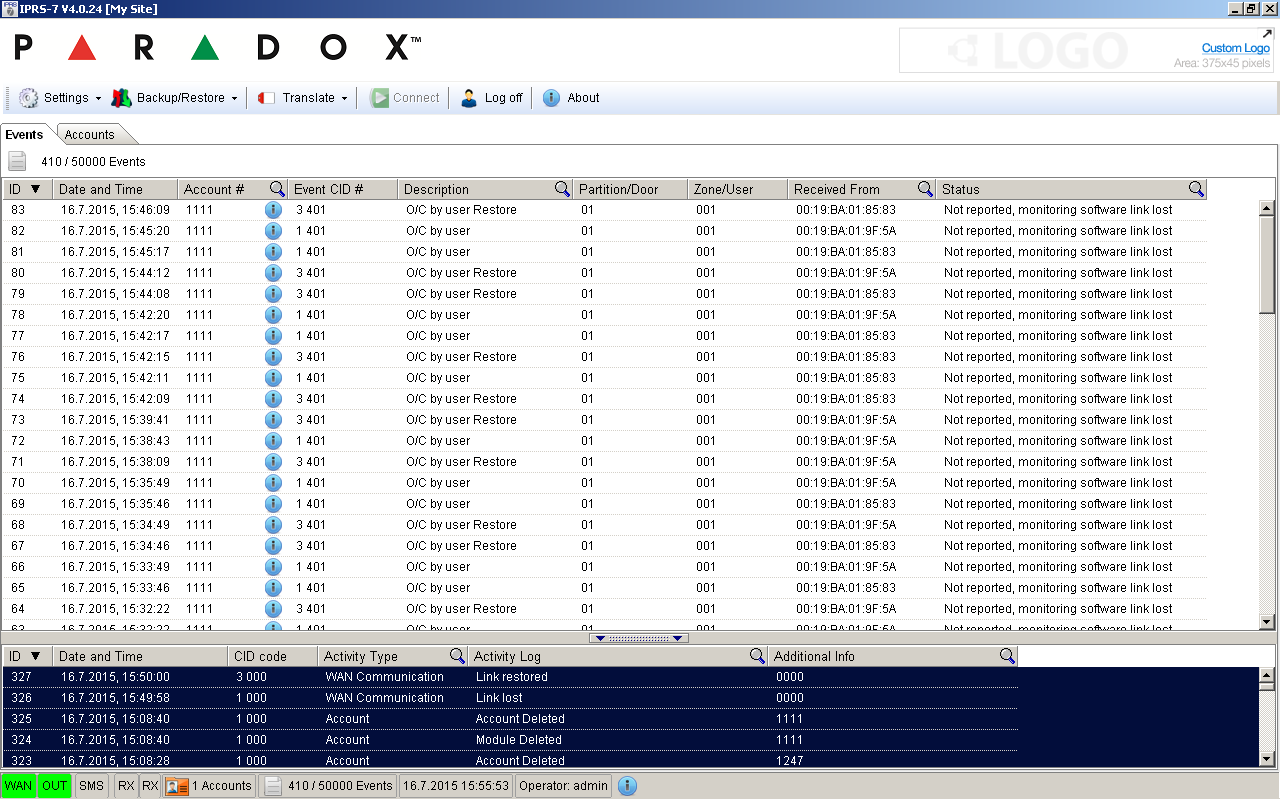

• Po registraci ověřte zaregistrování Internetového modulu i GPRS modulu obr.6, a proveďte přenosy na pult, obr.7.
