Komunikační úloha GSM umožňuje využít GSM modemu, připojeného k UART portu, pro komunikaci v GSM síti. GSM komunikace dovoluje:
- použít komunikační úlohu GSM jako hlavní či záložní komunikační úlohu pro přenášení zpráv ve formátu Contact ID, nebo IRFast,
- zasílat poplachové SMS zprávy na vybrané telefony,
- přijímat ovládací povely z vybraných či libovolných mobilních telefonů jako SMS textové řetězce a zasílat potvrzení o přijetí těchto zpráv.
Stav modulu a veškeré operace jsou ukládány do přehledu a mohou být prohlíženy a zobrazovány včetně úrovně přijímaného signálu. Modul je připojen na jeden COM port desky komunikačních portů. Nemůže být použit port „0“.
   Program Insight dovoluje programování podle typu modulu:
- ústředna typ 2, firmware V5.0x – pouze FE 3000,
- ústředna typ 2, firmware V5.10 a pozdější - FE 2000 nebo FE 3000.
   Úroveň signálu
   Pro spolehlivou komunikaci musí být úroveň signálu lepší než -85 dB. Při úrovni signálu přibližně -95 dB dojde k selhání komunikace. Úroveň -113 dB indikuje odpojení antény.

Komunikační úloha „Buffer“
Když je aktivní komunikační úloha GSM, systém automaticky vytváří další komunikační úlohu pojmenovanou „Buffer“. Tato úloha na pozadí řídí odpovídající komunikační úlohu GSM a nevyžaduje žádné programování.
Pro každou aktivní komunikační úlohu GSM systém vytváří jednu úlohu „Buffer“, která zabírá jednu pozici v počtu komunikačních úloh. S tímto je nutno počítat při plánování komunikace a komunikačních úloh.

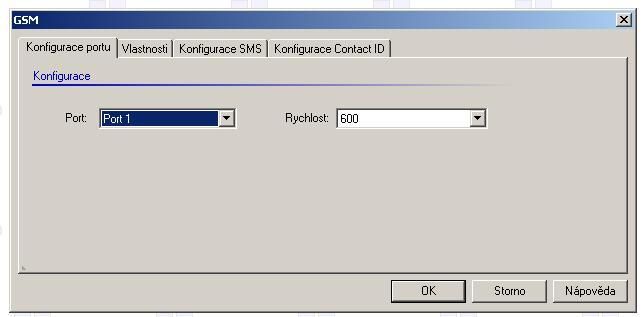

   Konfigurace (Configuration) Obr. 1
   Port – pole pro výběr UART portu ústředny pro spojení s modulem. Mohou být použity porty 1 až 4, nelze použít port 0.
   Rychlost Baud (Baud Rate) – pole pro výběr rychlosti komunikace přes UART port. Doporučená rychlost je 9600 Bd pro FE 3000, pro FE 2000 je to 2400 Bd.

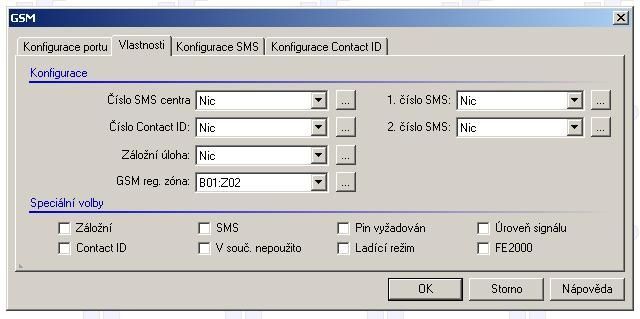

     Vlastnosti (Properties) Obr. 2
   Číslo SMS centra (Server Centre Number) – pole pro zadání telefonního čísla mobilního operátora. Musí být zadáno v mezinárodním formátu, včetně kódu země (420XXXXXXXXX). Volba čísla se provádí ze seznamu telefonních čísel.
   Číslo Contact ID (Contact ID Number) – pole pro volbu čísla na pult centrální ochrany. Musí být zadáno v mezinárodním formátu, včetně kódu země (420XXXXXXXXX). Volba čísla se provádí ze seznamu telefonních čísel.
   Záložní úloha (Backup Task) – pole pro výběr záložní komunikační úlohy, která bude použita, dojde-li k selhání přenosu Contact ID touto úlohou. Záložní komunikační úloha nebude aktivována když dojde k selhání posílání poplachových SMS zpráv, nebo nebude potvrzeno jejich přijetí. Zpráva o selhání poplachových SMS zpráv je ukládána do přehledu jako „GSM Problem“ a aktivuje systémovou zónu C01:S30, která přejde do poplachového stavu.
   GSM reg. zóna (Modem Registration Zone) – pole pro výběr nepoužité zóny, která bude použita pro signalizaci změn stavu registrace modemu v síti. Zóna přejde do poplachového stavu když modem bude odhlášen z GSM sítě a do klidového stavu po jeho novém přihlášení. Vybraná zóna by měla mít aktivní volbu „I“ - ignorovat fyzický stav zóny.
   1. číslo SMS (SMS1 Number) – pole pro nastavení telefonního čísla na mobilní telefon, na který budou posílány poplachové SMS zprávy. Toto číslo může být použito i pro posílání SMS ovládacích zpráv, není-li volba „Pin vyžadován“ aktivní. Musí být zadáno v mezinárodním formátu, včetně kódu země (420XXXXXXXXX). Volba čísla se provádí ze seznamu telefonních čísel.
   2. číslo SMS (SMS2 Number) – pole pro nastavení telefonního čísla na mobilní telefon, ze kterého bude možné ovládat systém pomocí SMS zpráv, jestliže volba „Pin vyžadován“ není aktivní. Musí být zadáno v mezinárodním formátu, včetně kódu země (420XXXXXXXXX). Volba čísla se provádí ze seznamu telefonních čísel.

   Záložní (Backup) – je-li vybráno, bude tato komunikační úloha pracovat pouze jako záložní pro jednu nebo více jiných komunikačních úloh. Je-li tato úloha nastavena pouze jako záložní, nebude prováděn pravidelný test GSM modemu.
   Contact ID – je-li aktivní, budou zprávy přenášeny ve formátu Contact ID.
   SMS – je-li použita, SMS zprávy budou přenášeny na mobilní telefony podle naprogramovaných voleb. V typu zóny musí být vybrány volby „Tx SMS“ a „SMS číslo“.
   Pin vyžadován (Pin Required) – je-li použita, budou akceptovány všechny ovládací SMS z libovolného mobilního telefonu, které začínají PINem uživatele 01 až 32. Není-li tato volba vybrána, bude systém akceptovat pouze SMS z telefonních čísel „1. číslo SMS“ a „2. číslo SMS“.
   Ladící režim (Debug) – pouze pro tovární využití.
   Úroveň signálu (RSSI Level) – aktivace volby způsobí, že do přehledu událostí bude každých 5 sec zaznamenávána úroveň signálu sítě GSM. Standardně se používá pouze krátkodobě při změně sítě, permanentní nastavení může způsobit velmi rychlé zaplnění přehledu událostí.
   FE 2000 – vybrat pouze při použití GSM modemu FE 2000.

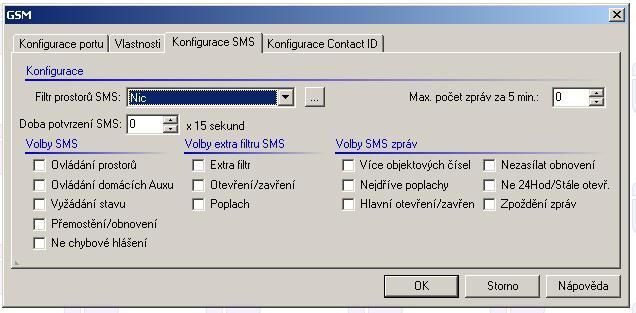

   Konfigurace SMS (Configuration) Obr. 3
   Filtr prostorů SMS (SMS Area Filter) – pole pro výběr seznamu prostorů, ze kterých budou zasílány textové zprávy na „1. číslo SMS“. Volbou „Nic“ nebude vybrán žádný seznam, zprávy budou posílány ze všech prostorů.
   Max. počet zpráv za 5 min. (Max. Messages per 5 Mins) – pole pro omezení maximálního počtu SMS zpráv poslaných během 5 minut. Neodeslané zprávy se budou hromadit ve frontě k odeslání. Zprávy lze z fronty vymazat SMS příkazem „R“. Používejte s rozvahou, zvláště při současném použití volby „Perioda odesílání“.
   Perioda odesílání (SMS ACK Time) – pole pro stanovení doby, kdy ústředna čeká na potvrzení přijetí SMS poplachové zprávy. Tato doba je programována v 15 sec intervalech, možná doba je od 15 sec do 63,75 min. Výchozí hodnota „000“ znamená dobu 2 minut.
Poznámka: Časovač je použit pouze je-li aktivní volba“Tx SMS“ a „Vyžadováno potvrzení“ v typu zóny.

   Ovládání prostorů (Area Control) – je-li aktivní, je dovoleno pomocí SMS zpráv zapínat/vypínat jednotlivé prostory.
   Ovládání domácích auxů (Home Aux Control) – umožňuje ovládání domácích auxů pomocí SMS zpráv. Musí být povoleno i v Menu 7.5.5 – Domácí auxy.
   Vyžádání stavu (Status Request) – je dovoleno předávat SMS zprávy o stavu domácích auxů a prostorů.
   Přemostění/obnovení (Isolations/Restores) – je dovoleno pomocí SMS zpráv přemosťovat/obnovovat zóny.
   Ne chybové hlášení (No Error Replies) – neposílat SMS chybové odpovědi zpět neautorizovaným uživatelům.

   Extra filtr (Event Filter) – povoluje SMS extra filtr
   Otevření/zavření (Open/Close) – budou přenášeny zprávy o otevření/zavření prostorů. Volba „E“ musí být aktivní.
   Poplach (Alarm) – budou přenášeny poplachové události (poplach, tamper, obnovení, přemostění). Volba „E“ musí být aktivní.

   Více objektových čísel (Multi Client Codes) – povolí přenášení zpráv z více objektových čísel.
  Nejdříve poplachy (Look Ahead) – standardně jsou události přenášeny v pořadí v jakém vznikly. Je-li tato volba aktivní, budou přeneseny nejprve nové poplachy a teprve poté opětovné narušení zón, obnovení a přemostění. Zprávy o otevření/zavření prostor nejsou touto volbou ovlivněny.
  Hlavní otevření/zavření (General Open/Close) – zpráva o „hlavním“ vypnutí/zapnutí. Zpráva o zapnutí bude přenesena tehdy, budou-li všechny prostory zapnuty, zpráva o vypnutí bude přenesena při vypnutí prvního prostoru. V programování prostorů lze určit, které prostory budou vyloučeny z této zprávy.
  Nezasílat obnovení (Prevent Restores) – je-li volba aktivní, nebudou zasílány zprávy o obnovení zón touto komunikační úlohou.
  Ne 24 hodin/Stále otevřené – (No 24 Hr/Still Open) – volba vyřadí zasílání těchto zpráv, nastavených v programování prostorů.
  Zpoždění zpráv (Delayed Reporting) – tato volba dovolí zpoždění zpráv v této komunikační úloze. Má-li zóna nastavenu volbu „D“ v typu zóny, bude zpráva o poplachu na zóně přenesena až po uplynutí časovače zpoždění (Menu 7.5.1). Jestliže prostor bude vypnut a zpráva o vypnutí bude zaslána před uplynutím doby zpoždění, nebude zpráva o poplachu zaslána.

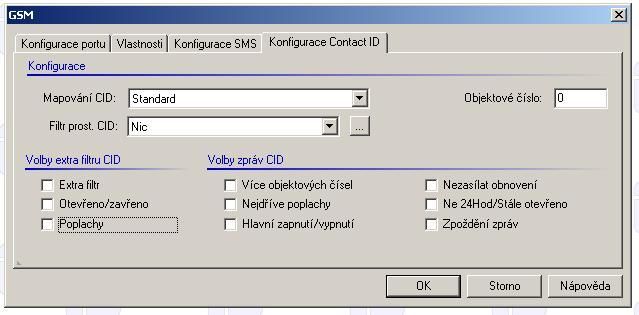

    Konfigurace Contact ID (Contact ID Configure) Obr. 4
    Mapování CID (CID Mapping) – pole pro výběr mapování v této komunikační úloze. Volba mapování má vliv na možnosti přenášených událostí v závislosti na konfiguraci systému a počtu vstupů.
    Filtr prost. CID (CID Area Filter) – pole pro výběr seznamu prostorů, ze kterých budou zprávy zasílány touto komunikační úlohou.
   Objektové číslo (Client Code) – pole pro nastavení primárního objektového čísla. Povoleny jsou dekadické hodnoty 0001 až 9998. Toto číslo bude použito, není-li aktivní volba „M“ - více objektových čísel.

  Extra filtr (Event Filter) – povoluje CID extra filtr
  Otevření/zavření (Open/Close) – budou přenášeny zprávy o otevření/zavření prostorů. Volba „E“ musí být aktivní.
  Poplach (Alarm) – budou přenášeny poplachové události (poplach, tamper, obnovení, přemostění). Volba „E“ musí být aktivní.

   Více objektových čísel (Multi Client Codes) – povolí přenášení zpráv z více objektových čísel.
   Nejdříve poplachy (Look Ahead) – standardně jsou události přenášeny v pořadí v jakém vznikly. Je-li tato volba aktivní, budou přeneseny nejprve nové poplachy a teprve poté opětovné narušení zón, obnovení a přemostění. Zprávy o otevření/zavření prostor nejsou touto volbou ovlivněny.
  Hlavní zapnutí/vypnutí (General Open/Close) – zpráva o „hlavním“ vypnutí/zapnutí. Zpráva o zapnutí bude přenesena tehdy, budou-li všechny prostory zapnuty, zpráva o vypnutí bude přenesena při vypnutí prvního prostoru. V programování prostorů lze určit, které prostory budou vyloučeny z této zprávy.
  Nezasílat obnovení (Prevent Restores) – je-li volba aktivní, nebudou zasílány zprávy o obnovení zón touto komunikační úlohou.
  Ne 24 hodin/Stále otevřené – (No 24 Hr/Still Open) – volba vyřadí zasílání těchto zpráv, nastavených v programování prostorů.
  Zpoždění zpráv (Delayed Reporting) – tato volba dovolí zpoždění zpráv v této komunikační úloze. Má-li zóna nastavenu volbu „D“ v typu zóny, bude zpráva o poplachu na zóně přenesena až po uplynutí časovače zpoždění (Menu 7.5.1). Jestliže prostor bude vypnut a zpráva o vypnutí bude zaslána před uplynutím doby zpoždění, nebude zpráva o poplachu zaslána.
