Systém Concept 4000 Access může řídit až 4 klimatizační jednotky v závislosti na velikosti a konfiguraci paměti ústředny. Každá klimatizační jednotka může řídit až 8 různých klimatizovaných prostor – zón. Každý klimatizovaný prostor může mít vlastní termostat a vlastní regulátor tahu vzduchu pro ovládání přívodu vzduchu do prostoru.

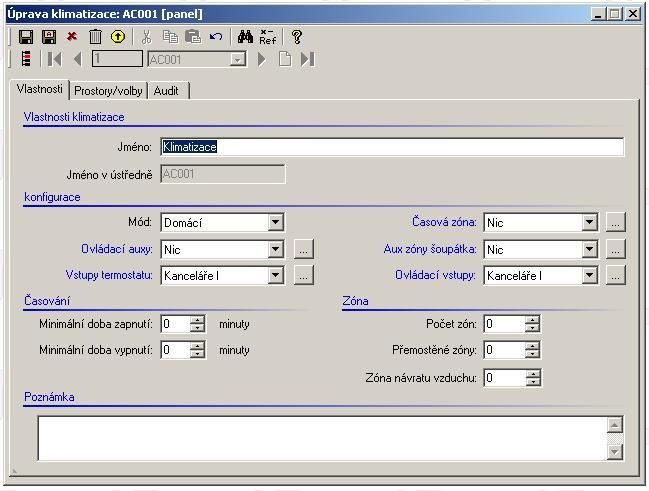

     Vlastnosti (Properties)  Obr.1
   Jméno (Name) – pole pro vložení jména klimatizace v Insight.
   Jméno v ústředně (Name in Panel) – Jméno , které bude zobrazeno na displeji klávesnice. Maximálně 16 znaků. Není možné jej změnit.
   Mód (Mode) – pole pro výběr módu klimatizační jednotky:
„Nepoužito“ (Disabled) – ovládání klimatizace není povoleno.
„Průmyslová“ (Industrial) – mód pro průmyslové využití, kdy kompresor automaticky přepíná mezi chlazením a vytápěním, ventilátor je trvale zapnut.
„Domácí“ (Domestic) – mód pro domácí použití, kdy kompresor může pouze vytápět či chladit. Ventilátor je zapnut pouze je-li kompresor aktivní, nebo je aktivován režim ventilace.

   Ovládací auxy (Control Auxiliaries) – pole pro výběr prvního z ovládacích auxů. Může být vybrán kterýkoliv aux systému a s následujícími 7 auxy tvoří oblast ovládacích auxů klimatizační jednotky. Funkce těchto auxů jsou:

Aux	Zapnut	Vypnut
1. aux – Kompresor	Zapnutí kompresoru	Vypnutí kompresoru
2. aux – Vytápění/chlazení	Režim vytápění	Režim chlazení
3. aux – Čerstvý/recirkulace	Čerstvý vzduch	Recirkulovaný vzduch
4. aux – Ventilátor	Trvale zapnut	Zap/Vyp podle kompresoru
5. aux – Přemosťovací záklopka	Zavřena	Otevřena
6. aux – Vypouštěcí záklopka	Vypouštění recirkulovaného vzduchu	Použití recirkulovaného vzduchu
7. aux – Vypnutí klimatizace	Vypnuta	Zapnuta
8. aux – Vypouštění kouře	Režim vypouštění kouře	Normální provoz

     Klimatizační jednotka nemůže ovládat 7. a 8. aux. Tyto auxy musí být ovládány jiným mechanismem.

   Vstupy termostatu (Thermostat Inputs) – pole pro určení prvního vstupu termostatu. Může být vybrána kterákoliv zóna, následující zóny modulu v pořadí budou automaticky vybrány pro další vstupy termostatů, jsou-li požadovány.

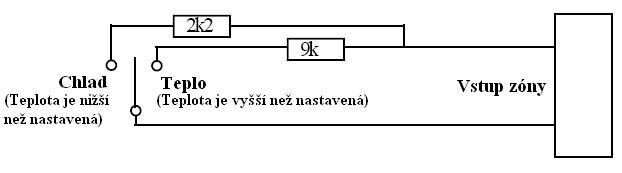

Připojení termostatu:  Obr.2
Nízká teplota – klidový stav (2k2)
Vyšší teplota - poplachový stav (9k)
Nastavená teplota – tamperový stav
Vypnutý termostat – tamperový stav
   Časová zóna (Time Zone) – pole pro výběr časové zóny, která bude řídit klimatizaci v „průmyslovém módu“ pouze když bude 2. ovládací vstup v klidu. Klimatizace bude zapnuta když bude časová zóna platná.
   Aux zóny šoupátka (Zone Damper Auxiliaries) – pole pro výběr prvního auxu, který ovládá záklopku první klimatizační zóny. Může být vybrán kterýkoliv aux systému, následující auxy modulu v pořadí budou vybrány pro další zóny. Auxy jsou spouštěny v pořadí 1. zóna, 2. zóna,...

Ovládací vstupy (Control Inputs) – pole pro výběr prvního vstupu ovládání. Může být vybrána kterákoliv zóna, následující minimálně 4 zóny modulu v pořadí budou automaticky vybrány pro další , jsou-li požadovány. Zóny mají tyto funkce:

Zóna	Klidový stav	Poplachový stav	Tamper
1. zóna – Čerstvý vzduch	Čerstvý vzduch je studený	Čerstvý vzduch je teplý	Čerstvý vzduch má požadovanou teplotu
2. zóna – Vytápění/chlazení	Vytápění/chlazení je povoleno je-li „průmyslový mód“ a časová zóna jeplatná. Pouze chlazení je dovoleno v „domácím módu“ bez ohledu na stavčasové zóny.	Vytápění/chlazení je povoleno v „průmyslovém módu“, v „domácím módu“ je povoleno pouze vytápění.	Není povoleno ovládání kompresoru
3. zóna – recirkulace/čerstvý vzduch	Použít výhradně recirkulovaný vzduch.	Použít výhradně čerstvý vzduch.	Automatický výběr podle termostatu čerstvého vzduchu.
4. zóna – ventilátor	Ventilátor zapnut nepřetržitě.	Ventilátor v režimu „domácí tepelné pumpy“	Ventilátor je Zap/vyp podle kompresoru.

Poznámky:
- je-li aktivní volba „Ovládání z klávesnice“, bude stav vstupů ignorován s výjimkou termostatu čerstvého vzduchu,
- každá zóna termostatu a ovládací vstup musí být vložen do prostoru a tento prostor musí být zapnut.

   Minimální doba zapnutí (Minimum On Time) – pole pro určení minimální doby zapnutí kompresoru. Doba je programována v minutách. Kompresor bude zapnut na tuto dobu bez ohledu na požadavek vytápění či chlazení. Konzultujte s výrobcem klimatizační jednotky.
   Minimální doba vypnutí (Minimum Off Time) - pole pro určení minimální doby vypnutí kompresoru. Doba je programována v minutách. Kompresor bude vypnut na tuto dobu bez ohledu na požadavek vytápění či chlazení. Konzultujte s výrobcem klimatizační jednotky.
   Počet zón (Number of Zones) – pole pro nastavení počtu individuálních klimatizovaných zón (prostorů), které bude tato klimatizační jednotka ovládat. Měl by odpovídat počtu připojených termostatů (s výjimkou termostatu čerstvého vzduchu), může být 1 až 8.
   Přemostěné zóny (Bypass Zones) – pole pro určení minimálního počtu otevřených záklopek klimatizačních zón, kdy bude ještě uzavřena přemosťovací záklopka kompresoru. Je-li otevřen menší, než udaný počet záklopek, bude záklopka kompresoru otevřena. Je-li volba nastavena na hodnotu „0“, bude záklopka trvale uzavřena.
   Zóna návratu vzduchu (Return Air Zone) – pole pro výběr čísla klimatizační zóny, která bude použita pro recirkulaci (návrat) použitého vzduchu. Je-li volba „0“, není nastavena žádná zóna, bude použit čerstvý vzduch. Je-li nastavena platná hodnota (1 až 8), bude vybraná zóna (prostor) použit k recirkulaci vzduchu. Tato zóna představuje zdroj pro „domácí tepelnou pumpu“.

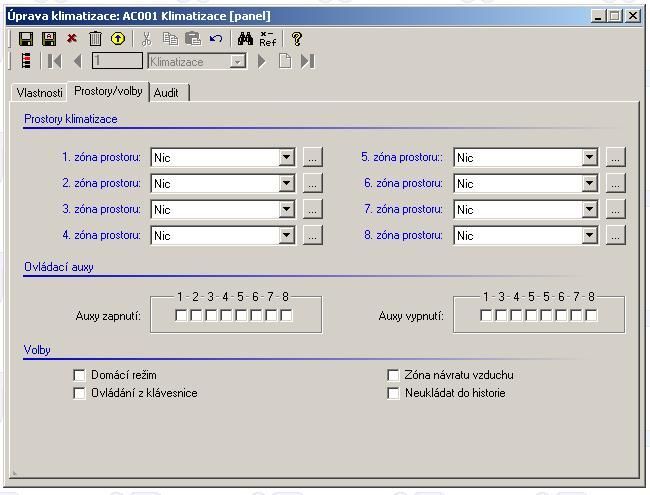

     Prostory/volby (Areas/Options)  Obr.3
   1. - 8. zóna prostoru (Zone 1 – 8 Area) – pole pro výběr prostoru přiřazeného klimatizační zóně. Když je prostor přiřazen, je možno:
- individuálně ovládat (zap/vyp) každou zónu z LCD klávesnice.
- individuálně ovládat (zap/vyp) každou zónu prostřednictvím 4. poplachového auxu prostoru.
   Auxy zapnutí (Auxiliary On) – pole pro určení které klimatizační zóny budou povoleny sepnutím 4. poplachového auxu prostoru.
   Auxy vypnutí (Auxiliary Off) - pole pro určení které klimatizační zóny budou zakázány vypnutím 4. poplachového auxu prostoru. Je-li povoleno ovládání z klávesnice, jednotlivé klimatizační zóny mohou být povoleny/zakázány z klávesnice. V „průmyslovém módu“ však kdykoliv je mód klimatizace zakázán, všech 8 zón je vráceno do původního stavu. To dovoluje individuální ovládání prostor 4. poplachovým auxem, když není povoleno ovládání z klávesnice.
   Domácí režim (Domestic Heat and Cool) – volba pro „domácí mód“, kdy kompresor automaticky přepíná mezi vytápěním a chlazením. V tomto módu je standardně ventilátor zap/vyp podle kompresoru, je možné zvolit režim ventilace.
   Ovládání z klávesnice (Terminal Operation) – tato volba dovoluje ovládání klimatizace z vybrané klávesnice namísto ovládacích vstupů. Stav ovládacích vstupů bude ignorován, s výjimkou termostatu čerstvého vzduchu.
   Zóna návratu vzduchu (Force Return Air Zone) – tato volba trvale otevře záklopku zóny pro návrat recirkulovaného vzduchu.
   Neukládat do historie (No Review) – volba zabrání ukládání zpráv o stavu auxů klimatizace do přehledu událostí.
