Systém Concept umožňuje řízení výtahů dvěmi způsoby, a to buď se zpětnou kontrolou stisku tlačítka nebo bez kontroly stisku tlačítka. Pokud tedy není zákazníkem striktně vyžadována zpětná kontrola stisku tlačítka, a „spokojí“ se s blokací pater pro různé uživatele, je vhodné jednoduché ovládání výtahů.

Jaké komponenty systému Concept jsou potřeba:

IRZ3004EXP16    univerzální expandér
IRZR3082E           deska osmi relé k univerzálnímu expandéru
IRR3000                jednoduchý nebo dvojitý přístupový modul.

Jak funguje jednoduché řízení výtahů:
Po přiložení platné karty ve výtahové kabině, dojte k sepnutí (respektive vypnutí) odpovídajících relé které zapojí tlačítka výtahové kabiny pro jednotlivé povolené patra uživatele. Jsou-li dané patra výtahu zabezpečena, jsou odpovídající výstupy (auxy) sepnuty, proto je nutné tlačítka zapojit na svorky NC relé na desce IRZR3082E. Po přiložení platné karty tedy dojde k odbezpečení pater (vypnutí odpovídajích auxů), které má daný uživatel povoleny, na nastavený časový interval.

Nastavení a zapojení jednotlivých modulů:
Univerzální expandér IRZ3004 je vhodné nastavit na typ B (lze připojit tři desky s relé IRZR3082E, typ E jen jedna IRZR3082E). Dále je u něj nutné nastavit volbu řízení výtahů SW 1 přepínač 4 na ON.
Deska relé IRZR3082E se připojuje pomocí speciálního kabelu k univerzálnímu expandéru. Propojkou se u této desky nastavuje jestli je pro auxy 9-16, 17-24 nebo 25-32. V případě použití více desek, je potřeba objednat kabel s více konektory.
Poznámka: Vstupy na univerzálním expandéru lze v tomto zapojení běžně použít pro normální zóny.

Jak naprogramovat jednoduché řízení výtahu (příklad pro jeden výtah)

Naprogramování výtahu:

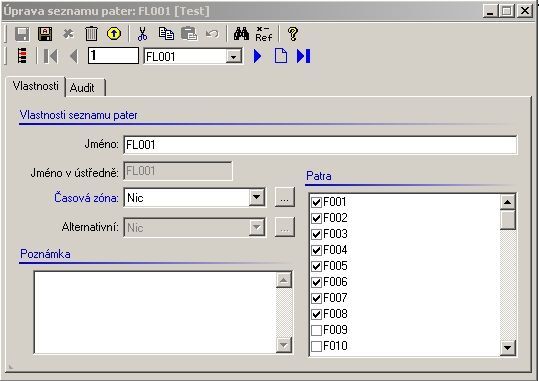

1. V menu 2.3.4 naprogramujete seznam pater, které chcete řídit (8 – pater) obr.1
2. V menu 2.4.3 naprogramujete skupinu přístupu, zvolte typ přístupu pouze karta (výtah).

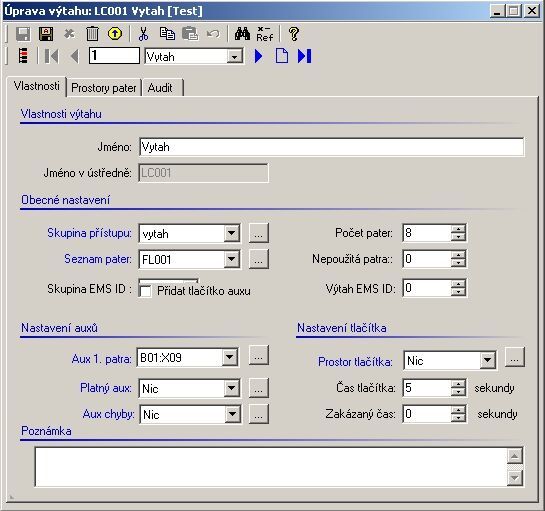

3. V menu 7.9 naprogramujete výtah. Zvolíte skupinu přístupu (výtah), seznam pater, počet pater. Důležitý je aux prvního patra (B01:X09), od tohoto auxu budou postupně auxy všech pater z daného seznamu. Při použití reléových desek IRZ3082E je možný první aux až BXX:X09, protože tento modul jde nastavit na auxy X09 až X32. Z tohoto důvodu je vhodné nastavit expandér na typ B. Dále se pak nastavuje čas odblokování tlačítek, po tu dobu, budou povolené relé vypnuty.

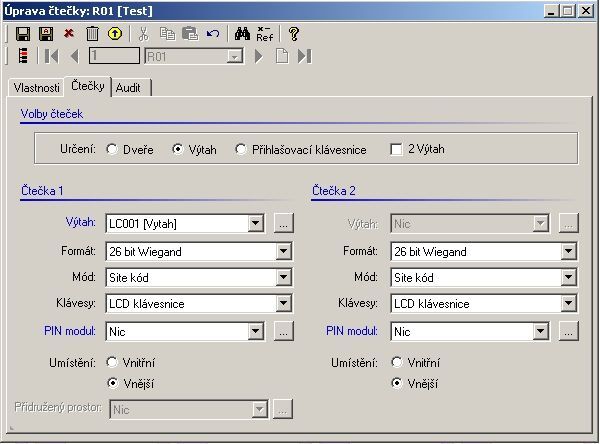

4. V menu 7.2.4 nastavíte přístupový modul na ovládání výtahů, a vyberete daný výtah. obr.3

Naprogramování uživatel:

1. V menu 2.3.4 naprogramujte seznamy pater pro jednotlivé uživatele.
2. V menu 2.3.5 naprogramujte seznam výtahů.

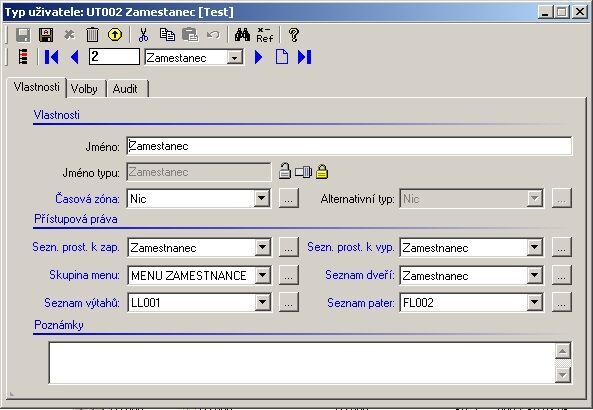

3. Potom pro dané typy uživatel v menu 2.2 zadáte seznamy pater a výtahů. obr. 4
4. A samozřejmě zadáte uživatelům karty a zvolíte typ buď site kód nebo přímí vstup, shodně s přístupovým modulem.

Zabezpečení pater:

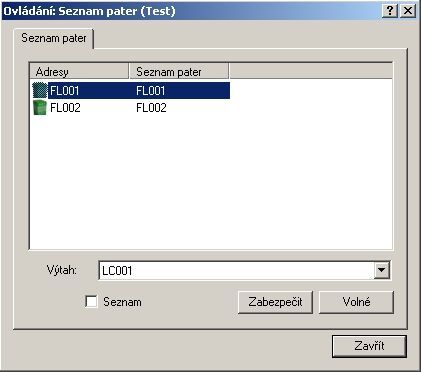

Pro správnou funkci řízení musí být výtahy a dané patra zabezpečeny. Zabezpečení pater lze provézt buď ze SW Insight obr. 5. Pomocí klávesnice lze provést zabezpečení pater menu 9.4, zvolíte kabiny výtahu (00 – všechny, 01 – první atd.) a patra (00 – všechny, 01 – první atd.). Po zadání výběru patra se zobrazí nápis 1 – přístup nebo 7 – zabezpečení.
