Otázka:
Použiji ústřednu EVO48 u plotového systému a chci zapínat a vypínat systém jen zadání kódu na klávesnici čtečky R915. Jak zapojit a nastavit systém?

Odpověď:

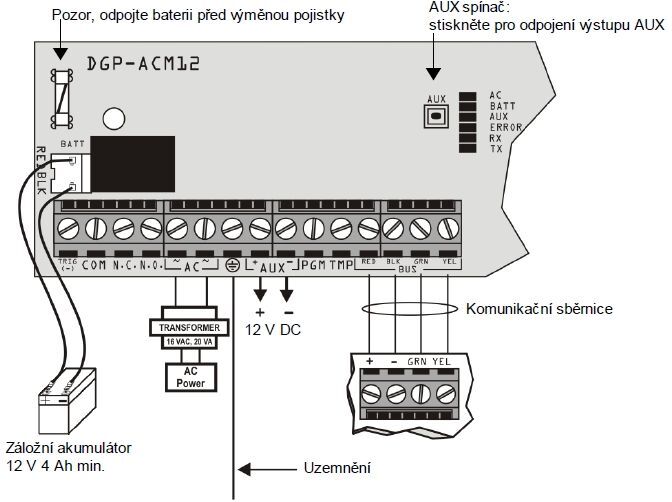

Pro zapojení přístupového modulu ACM12 platí, že k modulu připojíme transformátor, záložní akumulátor a sběrnici (BUS) která jde od ústředny, obrázek 1.

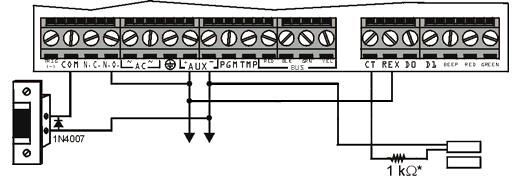

Dále na modulu ACM12 je nutné zapojit svorky CT a REX. Svorka CT slouží pro připojení magnetického kontaktu u dveří, tedy pokud v systému používám 1kohm zakončovací odpory (EOL) je nutné tento odpor zapojit do svorek CT a AUX-, obrázek 2. Svorka REX slouží pro připojení odchodového tlačítka, tedy svorku REX propojím vodičem se svorkou AUX-.

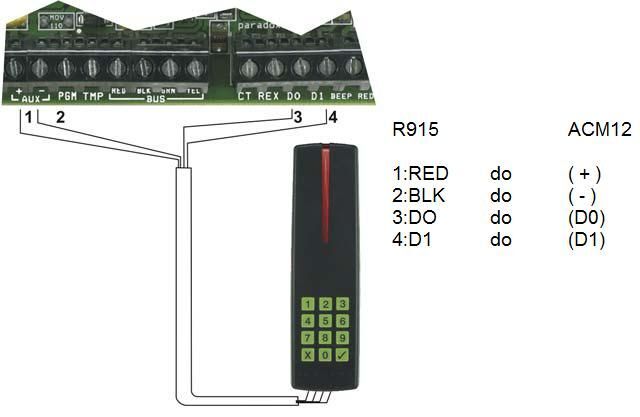

Připojení čtečky DGP-R915 se dělá pomocí čtyřech vodičů, dva pro napájení (RED, BLK) a dva pro data (D0,D1), obrázek 3.

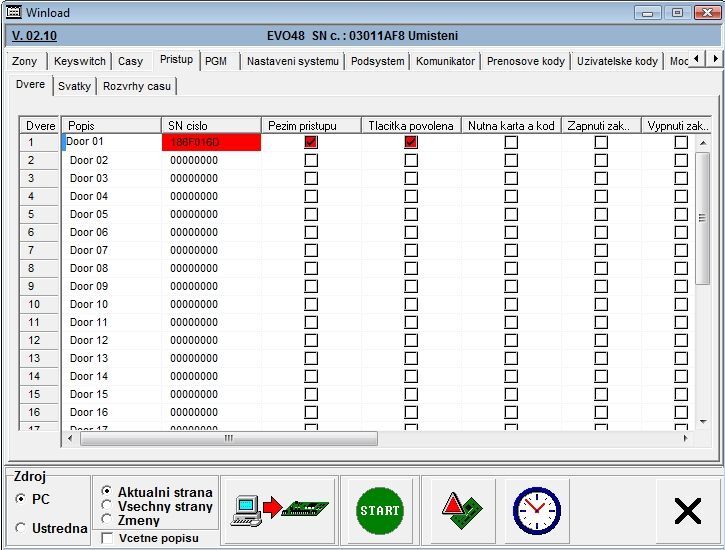

Při programování ústředny musíme zadat S/N číslo přístupové modul ACM12, Povolit Režim přístupu a Povolit tlačítka, obrázek 4.

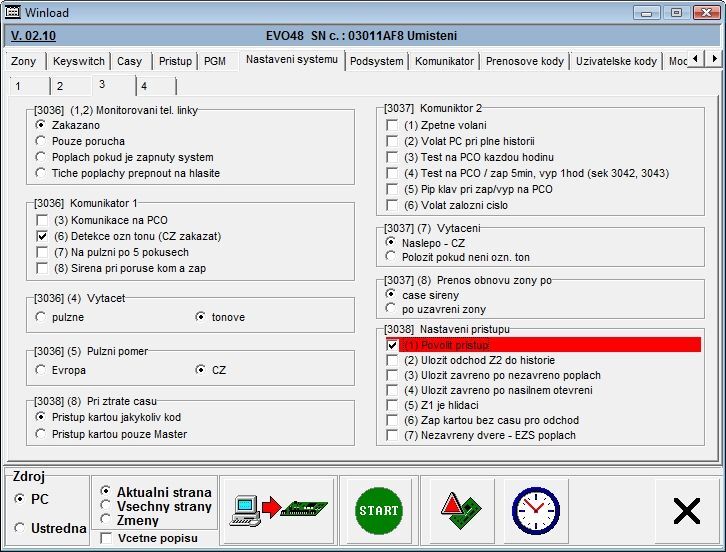

Dále v sekci [3038] povolit volbu 1, která určuje režim přístupu, obrázek 5.

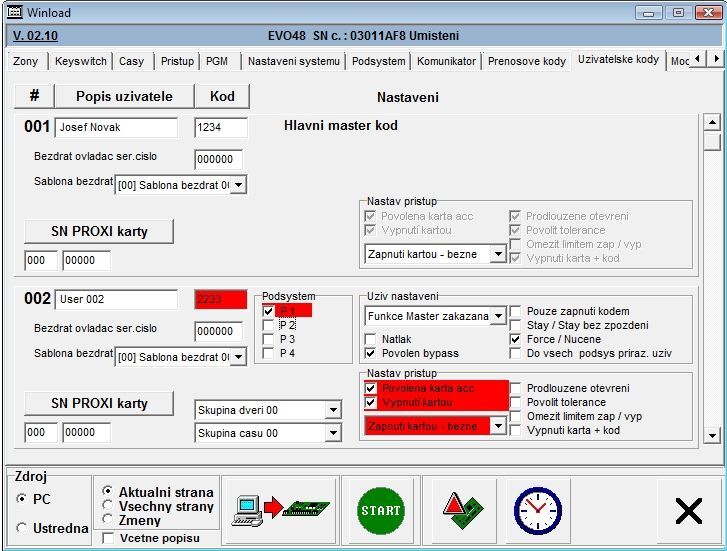

Ve složce uživatelské kódy zadáte Povolena karta ACC, Zapnutí kartou a vypnutí kartou, obrázek 6.

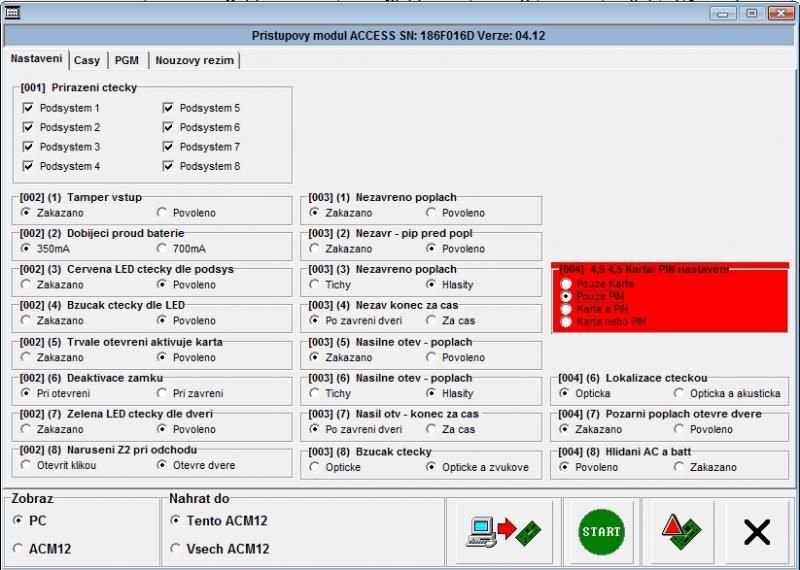

V programovací tabulce přístupového modulu ACM12 vyberete volbu, Pouze PIN, obrázek 7.

Při používání klávesnice na čtečce R915 je postup takový, že pro zastřežení musíte kód zadat dvakrát po sobě, pro odstřežení jednou.
