Požadavek zákazníka: Ovládání prostoru (zapnutí/vypnutí) jedním tlačítkem.

    Tento požadavek vyžaduje připojení tlačítka na vstup zóny a její definici jako funkční zóny, včetně naprogramování prostoru pro tuto funkční zónu. Dále naprogramování funkční zóny pro ovládání auxu a naprogramování dvou logických auxů. První logický aux bude mít funkci čítače auxů, druhý bude ovládat požadovaný prostor (seznam prostorů).

Řešení:
    1.  Programování zóny a prostoru pro funkční zónu.

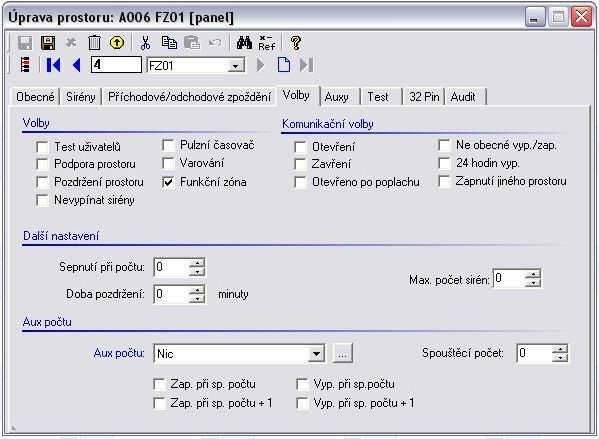

    Tlačítko pro ovládání může být připojeno na kterýkoliv vstup zóny se standardním zapojením EOL rezistorů. V Menu 7.1. - programování prostoru musí být pro funkční zónu v tabulce „Volby“ aktivní volba „Funkční zóna“ (Obr.1). Tento prostor vložíme do seznamu prostorů pro ovládání uživatele „Technik“.
Typ vložené zóny musí reagovat na poplach, ostatní volby nejsou potřebné.

    2.   Programování funkční zóny.

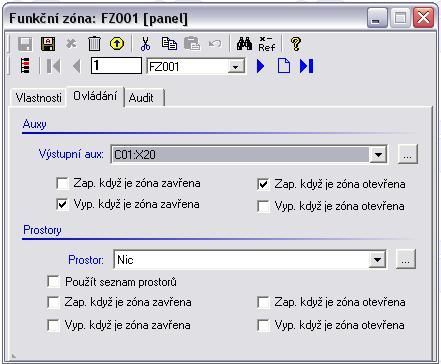

    V Menu 7.5.3. - funkční zóny v tabulce „Vlastnosti“ vybereme zónu, na jejímž vstupu je připojeno ovládací tlačítko a v tabulce „Ovládání“ v sekci „Auxy“ v poli „Výstupní aux“ vybereme volný, nenaprogramovaný aux (je vhodné využít virtuální auxy C01:X17 – X32, které nemají fyzický výstup a jejichž zpracování je rychlejší) a vybereme funkce „Vyp. když je zóna zavřena“ a „Zap. když je zóna otevřena“ (Obr.2).

    3.   Programování logických auxů
    a) Programování prvního logického auxu – činnost čítač auxů.

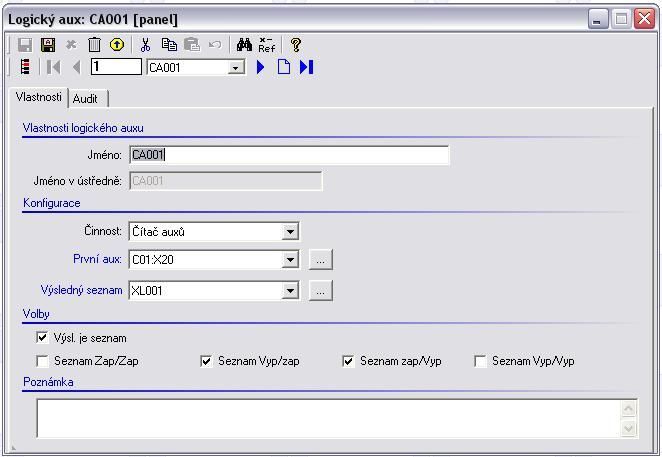

    V Menu 7.5.4. - logické auxy zvolíme logický aux k programování a v sekci „Konfigurace“ v poli „Činnost“ vybereme funkci „Čítač auxů“, v poli „První aux“ aux, který jsme použili jako výstupní aux v předchozím kroku programování funkční zóny. V sekci „Volby“ vybereme funkce „Výsl. je seznam“, „Seznam Vyp/zap“ a „Seznam zap/Vyp“ (Obr.3).

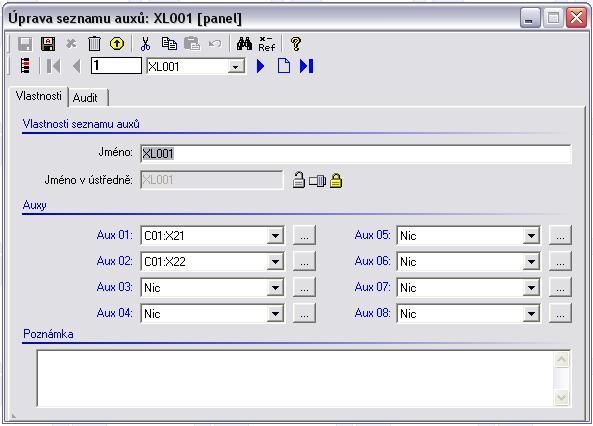

    V poli „Výsledný seznam“ vybereme seznam auxů, který bude obsahovat dva auxy. Jeden z těchto auxů bude použit v dalším naprogramovaném logickém auxu, druhý nebude využit (musí však být v seznamu). I zde můžeme využít virtuální auxy (Obr.4).

    b) Programování druhého logického auxu – činnost ovládání prostorů.

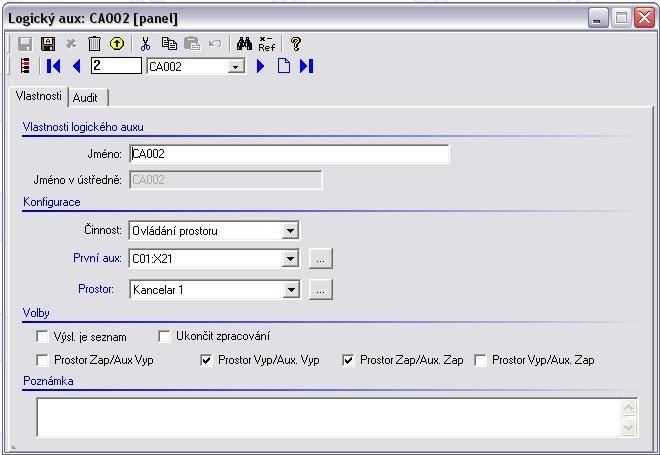

    V Menu 7.5.4. - logické auxy vybereme další logický aux k programování. V sekci „Konfigurace“ v poli „Činnost“ vybereme činnost „Ovládání prostoru“. V poli „První aux“ vybereme jeden z auxů ze seznamu auxů, naprogramovaného v předchozím kroku. V poli „Prostor“ vybereme prostor, který chceme ovládat (zapnout/vypnout).
V sekci „Volby“ vybereme funkce „Prostor Vyp/Aux Vyp“ a „Prostor Zap/Aux Zap“ (Obr.5).

    Funkce:
    Pro správnou funkci musí být prostor funkční zóny zapnut.
    Každým stiskem ovládacího tlačítka se mění stav (zap/vyp) auxů v naprogramovaném seznamu auxů. Stavem jednoho z těchto auxů je ovládán stav vybraného prostoru.
