Požadavek: Naprogramovat odchodové zpoždění 20 minut v odchodovém prostoru (Budova), spouštěné zastřežením jiných, řídících, prostorů.
Řešení: Protože systém umožňuje v jednom prostoru naprogramovat odchodové zpoždění maximálně 255 vteřin, řešením je naprogramování čtyř prostorů s odchodovým zpožděním 240 vteřin a logickými auxy provázat jejich postupné zastřežování.
Programování:
1. Vytvořit virtuální prostory (Virtual01 až Virtual04) s odchodovým zpožděním 240 vteřin a auxy zavření (C01:X17 až C01:X20). Tyto prostory nebudou obsahovat žádné zóny a nejsou potřebné ani žádná další nastavení.
2. Prostor Virtual01 vložit jako podprostor do všech řídících prostorů.
3. Vytvořit logické auxy (CA001 až CA004) s funkcemi uvedenými v následující tabulce:

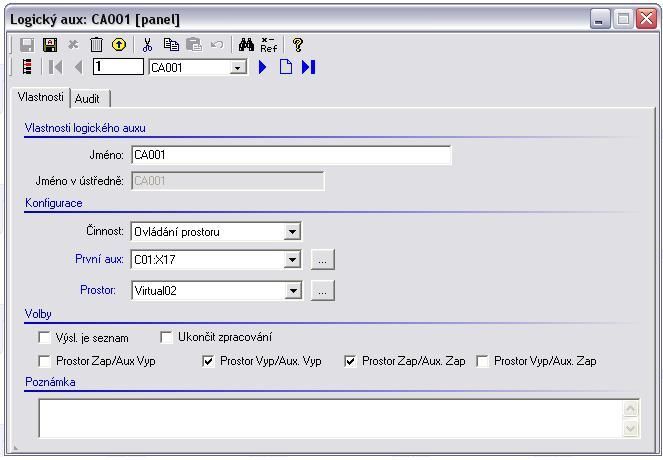

Těmto logickým auxům v sekci „Volby“ nastavte volby „Prostor Vyp/Aux Vyp“ a „Prostor Zap/Aux Zap“.
4. Vytvořte odchodový prostor „Budova“ s odchodovým zpožděním 240 vteřin. Do tohoto prostoru vložte zóny s typem zóny s aktivní volbou „Odchodové zpoždění“.
Funkce: Zapnutím všech řídících prostor je spuštěno odchodové zpoždění 240 vteřin v prostoru Virtual01. Ukončením odchodového zpoždění v prostoru Virtual01 je logickým auxem CA001 spuštěno odchodové zpoždění 240 vteřin v prostoru Virtual02. Obdobným mechanismem jsou spouštěny postupně prostory Virtual03 a Virtual04. Prostor Virtual04 v závěrečné fázi spouští odchodové zpoždění v odchodovém prostoru „Budova“.
Tímto je dosaženo výsledného odchodového zpoždění 20 minut. Přitom je zachována možnost odstřežením kteréhokoliv řídícího prostoru přerušit operaci.
Poznámka: Z technického a programovacího hlediska je možné dalšími prostory dosáhnout ještě delšího odchodového zpoždění. Z hlediska střežení však takovéto dlouhé odchodové zpoždění představuje určité bezpečnostní riziko a nelze jej doporučit.
Řešení: Protože systém umožňuje v jednom prostoru naprogramovat odchodové zpoždění maximálně 255 vteřin, řešením je naprogramování čtyř prostorů s odchodovým zpožděním 240 vteřin a logickými auxy provázat jejich postupné zastřežování.
Programování:
1. Vytvořit virtuální prostory (Virtual01 až Virtual04) s odchodovým zpožděním 240 vteřin a auxy zavření (C01:X17 až C01:X20). Tyto prostory nebudou obsahovat žádné zóny a nejsou potřebné ani žádná další nastavení.
2. Prostor Virtual01 vložit jako podprostor do všech řídících prostorů.
3. Vytvořit logické auxy (CA001 až CA004) s funkcemi uvedenými v následující tabulce:
| Logický aux | 1. aux | Funkce | Prostor |
| CA001 | C01:X17 | Ovládání prostoru | Virtual02 |
| CA002 | C01:X18 | Ovládání prostoru | Virtual03 |
| CA003 | C01:X19 | Ovládání prostoru | Virtual04 |
| CA004 | C01:X20 | Ovládání prostoru | Budova |
4. Vytvořte odchodový prostor „Budova“ s odchodovým zpožděním 240 vteřin. Do tohoto prostoru vložte zóny s typem zóny s aktivní volbou „Odchodové zpoždění“.
Funkce: Zapnutím všech řídících prostor je spuštěno odchodové zpoždění 240 vteřin v prostoru Virtual01. Ukončením odchodového zpoždění v prostoru Virtual01 je logickým auxem CA001 spuštěno odchodové zpoždění 240 vteřin v prostoru Virtual02. Obdobným mechanismem jsou spouštěny postupně prostory Virtual03 a Virtual04. Prostor Virtual04 v závěrečné fázi spouští odchodové zpoždění v odchodovém prostoru „Budova“.
Tímto je dosaženo výsledného odchodového zpoždění 20 minut. Přitom je zachována možnost odstřežením kteréhokoliv řídícího prostoru přerušit operaci.
Poznámka: Z technického a programovacího hlediska je možné dalšími prostory dosáhnout ještě delšího odchodového zpoždění. Z hlediska střežení však takovéto dlouhé odchodové zpoždění představuje určité bezpečnostní riziko a nelze jej doporučit.
