Požadavek zákazníka: Naprogramovat na dotykové klávesnici ovládání více než 6 prostorů (seznamů prostorů).

   Řešení: V programování dotykové klávesnici v programu WDirect 6.12 je možné i upravit vzhled a rozložení tlačítek na dotykovém displeji. Systém umožňuje použít i tlačítko pro přechod do další nabídky (Menu screen) a v ní vytvořit další tlačítka.

   Programování:

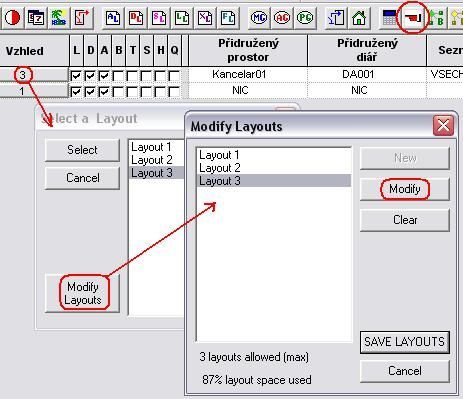

   1. V programovací tabulce Menu 7.2.2 – dotykové klávesnice klikneme u vybrané klávesnice na tlačítko jejího vzhledu (Layout). V nabídce „Select a Layout“ klikneme na tlačítko „Modify Layouts“. V další rozbalené nabídce „Modify Layouts“ vybereme vzhled (Layout), který chceme upravit a klikneme na tlačítko „Modify“. (Obr.1)

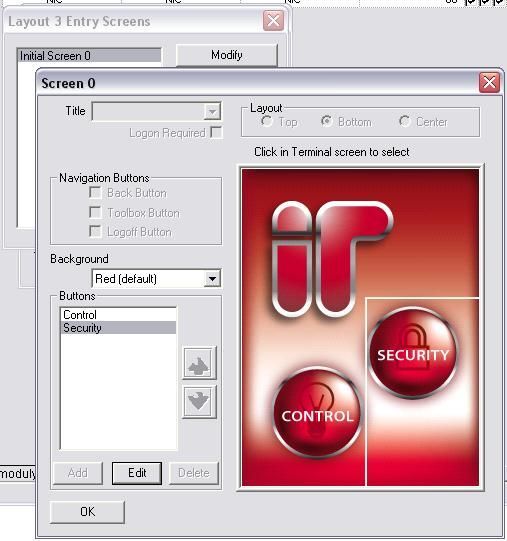

   2. V rozbalené nabídce „Layout X Entry Screen“ vybereme „Initial Screen 0“ a klikneme na tlačítko „Modify“. (Obr.2)
   V zobrazené nabídce „Screen 0“ vybereme kliknutím tlačítko „Security“. Jeho stiskem se dostaneme do zobrazení nabídky rozložení a volby ovládacích tlačítek.

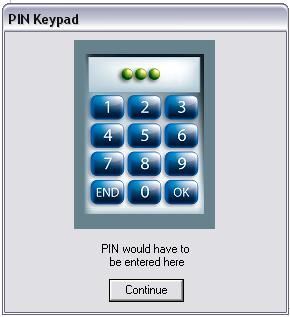

   Pokud se zobrazí číselná klávesnice, kliknutím na tlačítko „Continue“ můžeme pokračovat v nastavování tlačítek. (Obr.3)

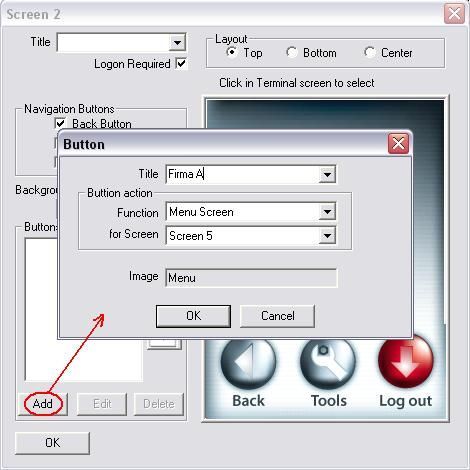

   3. V zobrazení „Screen 2“ kliknutím na tlačítko „Add“ přidáme ovládací tlačítko, jehož nastavení upravíme v nabídce „Button“. V poli „Title“ můžeme zapsat název, který bude na tlačítku (volba přiřadí tlačítku jméno vybraného prostoru či funkce), v poli „Function“ vybíráme ovládací funkce tlačítka:
- „Menu Screen“ - další menu
- „Area Control“ - ovládání prostoru
- „Area List Control“ - ovládání seznamu prostorů
a další.
V poli „for Screen“ vybíráme položky odpovídající vybrané funkci (prostory, seznamy prostor, další nabídky,...). Pro přechod do dalšího menu můžeme vybrat z nabídky již naprogramovaných menu (Screen), nebo vytvořit vlastní menu volbou „NEW Screen“.
Nastavení uložíme tlačítkem „OK. Na jedné obrazovce můžeme nastavit až 6 ovládacích tlačítek, každé s odlišným nastavením. (Obr. 4)

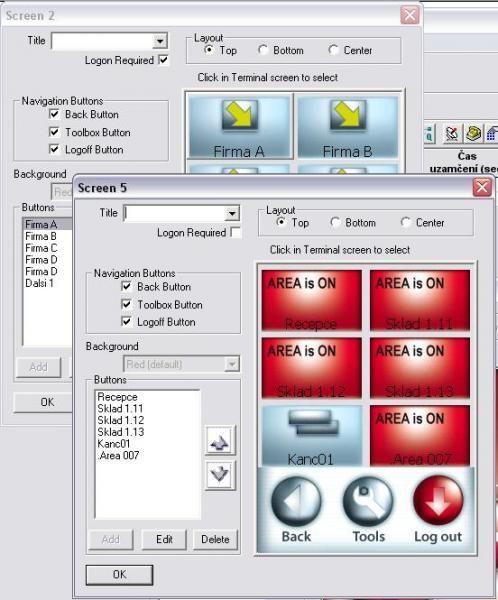

   4. Kliknutím na naprogramované tlačítko s funkcí „Menu Screen“ se zobrazí nabídka vybraného menu, kterou lze dále upravovat (Obr.5). Kliknutím na tlačítko s funkcí ovládání prostoru (seznamu prostorů) se zobrazí popis funkce tlačítka. (Obr. 6)

   5. Tlačítkem „OK“ volby uložíme a a vrátíme se do předchozí nabídky. To nám umožní vybrat k úpravě další tlačítko. Po provedení všech úprav a jejich potvrzení tlačítky „OK“ je uložíme v menu „Modify Layouts“ tlačítkem „SAVE LAYOUTS“.

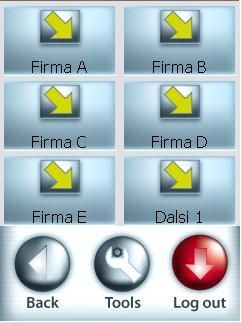

Výsledný vzhled displeje klávesnice může vypadat jako na obrázku, kdy za každým tlačítkem „Firma X“ jsou další nabídky pro ovládání prostorů a menu. (Obr. 7)

Poznámky:
-  Celkový počet ovládacích tlačítek je dán velikostí vyhrazené paměti. O jejím využití je zobrazena informace v nabídce „Modify Layouts“ - xx% layout space used".
-  Obdobným způsobem lze naprogramovat i funkce pro tlačítko „Control“ úvodní obrazovky.
-  Zobrazení tlačítek „Back“, „Tools“ a „Log out“ lze povolit či zakázat.
