Komunikační úloha Contact ID se používá k přenosu zpráv o otevření/zavření prostoru a stavu zón (klid, poplach, tamper, přemostění) za použití formátu Ademco Contact ID na pult centrální ochrany. Protože Contact ID nepodporuje plně všechny možnosti systému Concept, přesnost zpráv je omezena možnostmi formátu Contact ID. Tato omezení jsou dána především zvoleným typem mapování.
Tel. číslo na vnější linku (PABX Access Number) – možnost zadat číslo pro získání vnější linky (předvolbu). Číslo se volí z naprogramovaných telefonních čísel.

1. telefonní číslo (Central Station 1st No) – hlavní číslo pro spojení s pultem centrální ochrany (PCO), které bude vytáčeno jako první při pokusech o volání na PCO. Toto číslo musí být zadáno. Nebude-li zadáno, komunikační úloha se nebude snažit o spojení s PCO. Číslo se volí z naprogramovaných telefonních čísel.

2. až 4. telefonní číslo (Central Station 2st – 4st Number) – další telefonní čísla na PCO, jsou-li požadována. Jestliže selže pokus o spojení na 1. čísle, budou vytáčena čísla ve stanoveném pořadí až do uskutečnění spojení, nebo vyčerpání maximálního povoleného počtu pokusů. Není-li některé číslo zadáno, bude vytáčeno následující v pořadí. Po čtyřech pokusech se mění doba pozdržení mezi pokusy o volání pro zvýšení šancí navázání spojení (nepřekročí 120 sec). Čísla se volí z naprogramovaných telefonních čísel.

Objektové číslo (Client Code) – zadání objektového čísla pro tuto komunikační úlohu. Povolené hodnoty jsou 0001 až 9998 dekadicky (Objektová čísla 0000 a 9999 nejsou přípustná). Je-li povoleno více objektových čísel volbou „Více objektových čísel“, budou použita rozdílná objektová čísla.

Mapování CID (CID Mapping) – zadání typu mapování v této komunikační úloze. Zvolený typ mapování limituje počet možných zpráv. Možné typy mapování:
StandardMAP-1School 30School 19SIMS II
Access-1PacomStandart-2School 19b

Filtr seznamu (Area List Filter) – definování filtru prostorů pro tuto komunikační úlohu. Je-li seznam nenulový, budou zprávy zasílány jen z tohoto seznamu. Filtrování nebude použito, bude-li zvolen „AL000“.

Pulsní volba(Pulse Dial) – volba pulsníhovytáčení telefonního čísla.

pulsnívolba (PABX) (pulse Dial) – volba pulsního vytáčeníčísla pro získání vnějšítelefonní linky.

„Slepé“volání (Dumb Dialling) – volba „slepého“volání.

Rychlost300 Baudů (Forces 300 Baud) – nastavení ryhlostikomunikace na 300 Baud, jinak je 1200 Baudů. Použijte připroblémech při spojení.

Testovacímód (Test Mode) – propoužití s testerem komunikace „Victorian Schools Tester“.

• nevytáčítelefonní číslo,

• nečeká naúvodní potvrzení,

• nevyžaduje potvrzení,

• zkracuje čas mezipokusy na 300 ms.

Max. počet (MaximumCount) – nastavení maximálního počtu. Tatovolba stanovuje maximální dobu obsazení linky.Je-li aktivní, pak max. doba na lince je dána počtemvyslaných paketů (1 až 255) nastaveným ve volbě„Max. doba na lince“ na záložce „Speciálníkonfigurace“.

Zrušitpředvolbu (Abort Predial) – je-li aktivní, pak vpřípadě chyby vytáčení (např. chybílinka) bude komunikační úloha zrušena a bude volánazáložní komunikační úloha, je-linaprogramována.

60sec mezi pokusy (60 Sec Redial) – nastaví prodlevu 60sec mezi jednotlivými pokusy o spojení.

Víceobjektových čísel (Multiple Area Codes) – je-liaktivní, pak vždy při vytváření zprávyz prostoru bude použito objektové číslo určenév programování prostoru, není-li „0000“.Je-li objektové číslo prostoru „0000“, budepoužito objektové číslo z komunikační úlohy.Není-li tato volba aktivní, bude vždy použitoobjektové číslo z komunikační úlohy.

Nejdřívenové poplachy (Look Ahead) – standardně jsou všechnyudálosti přenášeny v pořadí jejich vzniku.Je-li tato volba aktivní, nebude přenášenovícenásobné narušení jedné zónya zpráva o obnovení bude přenesena až po přenesenípoplachu z další zóny, vznikne-li na nípoplach, který má být přenesen. Zprávy ozavření/otevření prostor nebudou ovlivněny. Tatofunkce se používá např. pro sledovánípohybu narušitele v rozsáhlých instalacích aignorování vícenásobného narušenídetektorů.

CelkovéO/Z (General O/C) – tato volba nastaví zasílánízpráv o „hlavním“ vypnutí/zapnutíprostor. Když budou všechny prostory zapnuty, bude zaslánazpráva o Hlavním zapnutí, bude-li alespoň jeden prostor vypnut, bude zaslána zpráva o hlavnímvypnutí. V programování prostor můžeme určit,které prostory nebudou zahrnuty do této zprávy abudou ignorovány při vytváření tétozprávy. Zprávy o otevření/zavřenítěchto prostor nebudou přenášeny žádnou komunikačníúlohou, bude-li tato volba aktivní.

Nezprávy o obnovení (Prevents Restore) – nebudouzasílány zprávy o obnovení zón.

Nestále otevř. prostor (No Area Still Open) – vprogramování prostor je možno zvolit zasílánízpráv z trvale otevřených, nebo trvale zapnutýchprostor. Tyto zprávy však nejsou podporovány všemikomunikačními úlohami. Pro tuto úlohu nemávýznam.

Zpožděnízpráv (Delayed Reporting) – tato volba povolízpoždění zpráv v této komunikačníúloze. Má-li zóna v typu zóny nastavenuvolbu „D“ bude zpráva o poplachu zaslána až pouplynutí doby nastavené v obecných parametrechsystému – zpoždění zprávy. Jestliže prostorbude vypnut a zpráva o vypnutí bude zaslána předuplynutím doby zpoždění, nebude zpráva opoplachu zaslána.

Extrafilter (Extra Filter) – volba použití extra filtru(Filtr seznamu) prostorů. Není-li volba vybrána,nebude „Filtr seznamu“ použit.

Otevř./Zavř.(Open/Closes) – povolí zasílánízpráv o otevření/zavření prostor, je-lizvolena současně volba „Extra filtr“.

Poplachy(Alarms) – tato volba dovolí zasílat zprávyo poplachu, tamperu či přemostění, je-li zvolena současněvolba „Extra filtr“.

Max. pokusů o volání (Max. Dial Attemps) – zadání maximálního počtu pokusů o spojení s PCO. Je-li ponechána výchozí hodnota „0“, bude použito 8 pokusů.

Záložních pokusů (Attemps Before Backup) - zadání maximálního počtu pokusů o spojení s PCO, než bude systémovou zónou C01:S20 volána záložní komunikační úloha. Je-li ponechána výchozí hodnota „0“, bude volána po 4 pokusech.

Záložní úloha (Backup Task) – volba záložní komunikační úlohy, která bude spuštěna v případě selhání komunikační úlohy. Při výchozí volbě „CT000“ nebude spuštěna žádná záložní komunikační úloha.

Aux obsazení (Sieze Auxiliary) – volba auxu, který bude sepnut při obsazení linky komunikační úlohou a vypne při uvolnění linky.

Aux dokončení úlohy (Pass Auxiliary) – volba auxu, který sepne po úspěšném přenosu zprávy na PCO. Aux musí být vypnut jiným mechanismem, například časovačem.

Čekání na vnější linku (PABX Dial Wait) – nastavení doby, kdy úloha čeká před vytáčením čísla pro získání vnější linky. Lze nastavit od 1/10 do 255/10 sec (25,5 sec). Je-li použita výchozí volba „000“, je použit čas 3 sec.

Čekání na volání (Main Dial Wait) – nastavení času čekání před vytáčením čísla na PCO. Lze nastavit od 1/10 do 255/10 sec (25,5 sec). Je-li použita výchozí volba „000“, je použit čas 3 sec.

Čekání na potvrzení (Handshake Wait) – nastavení doby čekání komunikační úlohy na potvrzovací tón z PCO. Lze nastavit od 1 do 255 sec, výchozí hodnota „000“ nastaví čas čekání 30 sec.

Maximální doba na lince (Max Online) – nastavení maximální doby, po kterou může komunikační úloha obsadit telefonní linku před ukončením vytáčení a novým voláním. Lze nastavit od 1 do 255 minut. Výchozí hodnota „000“ nastaví čas 10 minut. Jestliže uplyne nastavený čas, úloha bude ukončena a v přehledu bude uložena zpráva „Volání příliš dlouhé“. Je-li ve volbách vytáčení zaškrtnuta volba „M“ - maximální počet, bude použit maximální počet přenesených paketů (1 až 255).

Počet testů linky (Line Test Count) – parametr souvisí s testováním linky, neměl by být měněn.

Programování komunikační úlohy

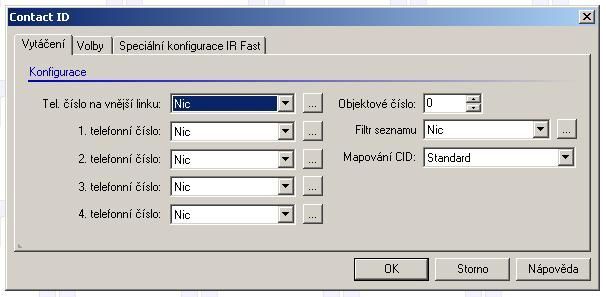

1.Programování vytáčení
Vyberte telefonní čísla pro vytáčení pobočkové ústředny (přístup na vnější linku) a čísla na PCO z naprogramovaných čísel. 1. číslo na PCO musí být zadáno.
Nastavte objektová čísla. Povolené hodnoty jsou decimálně 0001 až 9998.
Zvolte mapování CID. Rozdílné typy mapování mají limitovány počty použitých vstupů a typů modulů.
Vyberte filtr seznamu, pokud chcete zasílat zprávy jen z vybraných prostorů.

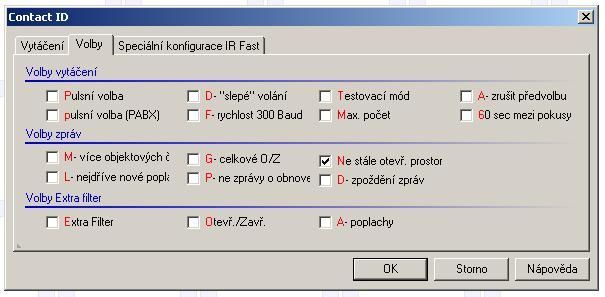

2.Programování voleb
vyberte volby vytáčení, zpráv a extra filtr prostorů.

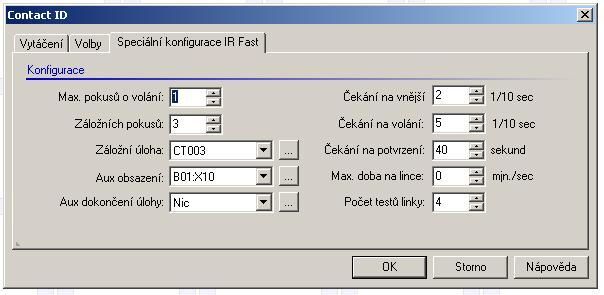

3.Programování speciální konfigurace
Nastavte volby konfigurace. Vyberte záložní úlohu a nastavte podmínky jejího použití. Výchozí hodnoty doby čekání na vnější linku, na volání a maximální dobu na lince můžete ponechat.
