Požadavkem je, aby při vyhlášení požárního poplachu byly otevřeny na dobu poplachu dveře pro evakuaci osob. Předpokládá se, že doba otevření dveří bude shodná s dobou aktivace požárních detektorů.

1.Naprogramujte v Menu 7.0 vstupy, na kterých budou připojeny požární detektory (kouřové, teplotní,...). Podle typu kontaktu detektorů (NO/NC) definujte klidový stav zóny – volba „Přehodit stav zóny (poplach – klid).

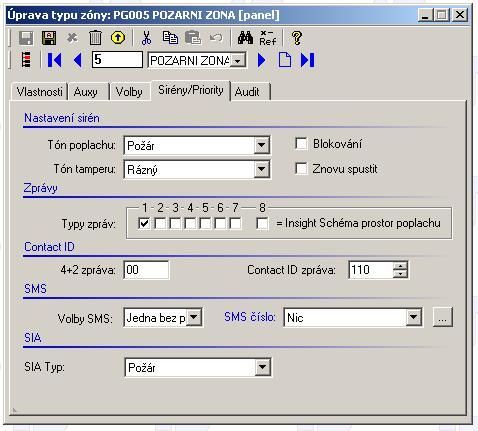

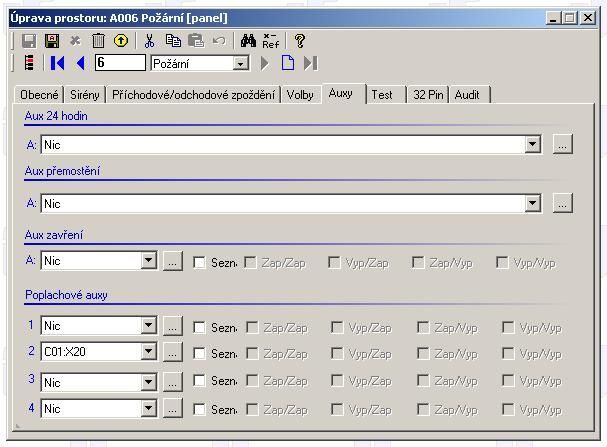

2.V Menu 7.1 – Prostory, vytvořte prostor, ve kterém budou umístěny všechny požární detektory. Vložte do tohoto prostoru všechny zóny s požárními detektory a vyberte typ zóny PG005 – Požární zóna. Vyberte v prostoru poplachový aux 2 (aux sleduje stav vstupů v prostoru), může to být i virtuální aux (C01:X17 – 32). Nezadávejte prostoru žádné příchodové/odchodové zpoždění. (Obr.1, Obr.2)

3.V Menu 2.3.2 – Seznam dveří vyberte seznam dveří a vložte do něj ty dveře, které chcete při požárním poplachu otevřít.

4.Naprogramujte následující logické auxy:

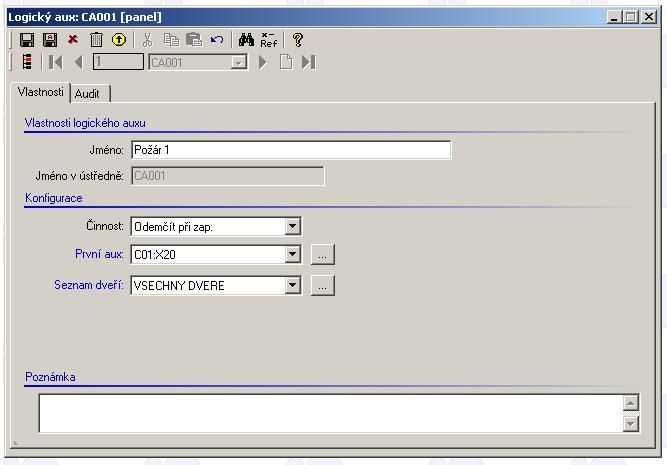

a) Funkce: „Odemčít při zap“ (Obr.3)
První aux: poplachový aux 2 prostoru s požárními detektory,
Seznam dveří: seznam požadovaných dveří.
Poznámka: Dveře budou tímto nastavením otevřeny jen na dobu nastavenou v Menu 7.6.1 – Dveře, čas sepnutí zámku.

b) Pro otevření dveří na dobu poplachu na požární zóně naprogramujte následující logický aux:

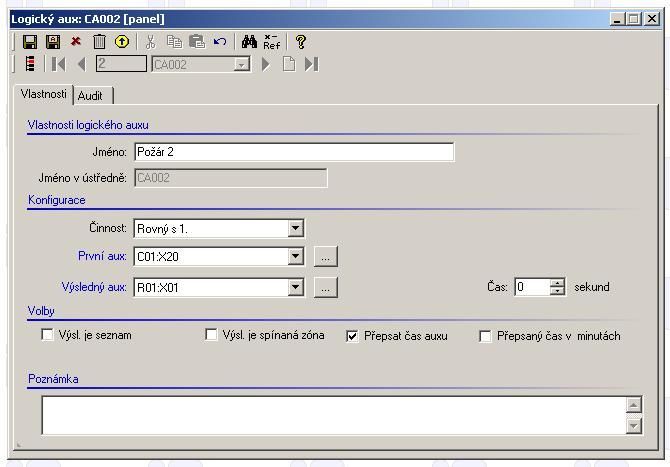

Funkce: „Rovný s 1.“ (Obr.4)
První aux: poplachový aux 2 prostoru s požárními detektory,
Výsledný aux: aux (seznam auxů) zámku dveří.

5.Prostor vložte do seznamu prostorů pro zapnutí/vypnutí instalačního technika a zapněte jej.

Funkce: Při vzniku poplachu na požární zóně sepne poplachový aux 2 prostoru. Tímto auxem je ovládán první logický aux, který otevírá dveře a sleduje stav požární zóny. Prvním logickým auxem je ovládán aux (seznam auxů) dveří. Druhý logický aux sleduje poplachový aux 2 prostoru a drží sepnutý výsledný aux (seznam). Jakmile dojde k uklidnění požární zóny, aux (seznam) dveří je vypnut a dveře zavřeny.
Pokud nechcete aby se zpráva o požárním poplachu zobrazovala na klávesnici, deaktivujte volbu „1“ na záložce „Sirény/Priority“ v typu zóny.
