Požadavek: Naprogramovat v systému Concept přepínání dvou auxů jako astabilní klopný obvod, první aux sepnut 4 sec, druhý 2 sec.
Řešení: S využitím dvou logických auxů s funkcí „Zap. při 1. vyp“ a nastavením časování auxů je možné tuto funkci realizovat.
Programování:

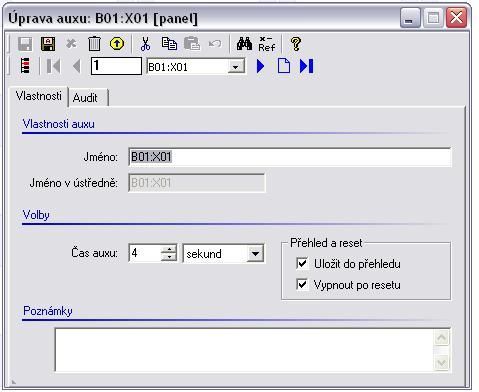

1. V Menu 5.5 – časování auxů nastavíme požadované časy sepnutí obou vybraných auxů. (Obr.1)
Poznámka: Časy auxů je možné nastavit i v programování logických auxů. V takovém případě v Menu 5.5. nastavte čas auxu rovný 0.

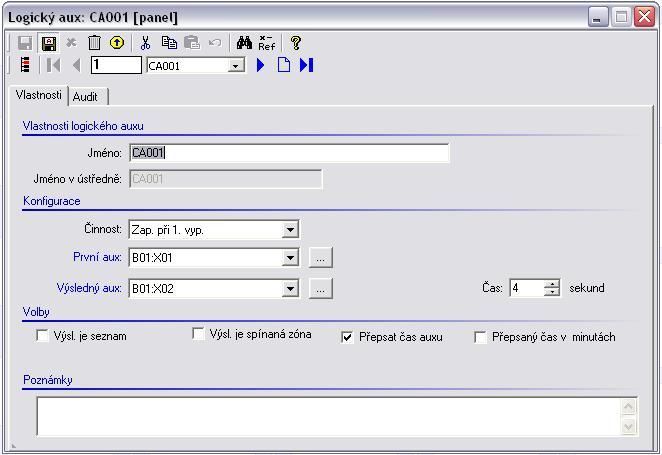

2. V Menu 7.5.4 – logické auxy vyberte nenaprogramovaný logický aux. V poli „Činnost“ vyberte „Zap při 1. vyp“ a v polích „První aux“ a „Výsledný aux“ vyberte zvolené auxy. Jestliže není v Menu 5.5. nastaveno časování auxů, v poli Čas“ zadejte požadovaný čas sepnutí výsledného auxu a vyberte volbu „Přepsat čas auxu“. (Obr.2)

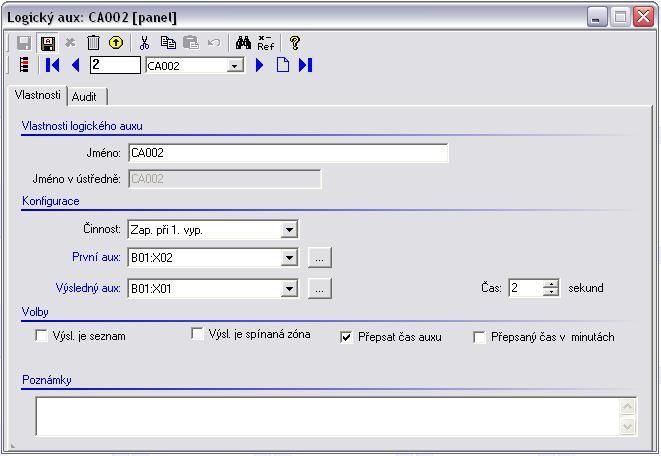

3. Obdobným způsobem naprogramujte další logický aux s činností „Zap při 1. vyp“ a v poli „První aux“ vyberte výsledný aux předchozího logického auxu, v poli „Výsledný aux“ vyberte první aux předchozího logického auxu. (Obr.3)
4. Z Menu 4.2 – ovládání auxů (nebo jiným způsobem) zapněte jeden z použitých auxů. Ověřte, že použité auxy nejsou ovládány jiným způsobem (jinou funkcí).
Poznámka: Pro řízení dalších auxů je doporučeno využít vazbu přes logický aux s funkcí „Zap/Vyp jako 1.“.
Funkce: Sepnutím jednoho z auxů je spuštěn časovač tohoto auxu a po jeho ukončení je logickou funkcí „Zap. při 1. vyp“ sepnut druhý aux a spuštěn jeho časovač. Po ukončení časovače druhého auxu je tento vypnut a logickou funkcí „Zap. při 1. vyp“ je opět spuštěn první aux.
Řešení: S využitím dvou logických auxů s funkcí „Zap. při 1. vyp“ a nastavením časování auxů je možné tuto funkci realizovat.
Programování:
1. V Menu 5.5 – časování auxů nastavíme požadované časy sepnutí obou vybraných auxů. (Obr.1)
Poznámka: Časy auxů je možné nastavit i v programování logických auxů. V takovém případě v Menu 5.5. nastavte čas auxu rovný 0.
2. V Menu 7.5.4 – logické auxy vyberte nenaprogramovaný logický aux. V poli „Činnost“ vyberte „Zap při 1. vyp“ a v polích „První aux“ a „Výsledný aux“ vyberte zvolené auxy. Jestliže není v Menu 5.5. nastaveno časování auxů, v poli Čas“ zadejte požadovaný čas sepnutí výsledného auxu a vyberte volbu „Přepsat čas auxu“. (Obr.2)
3. Obdobným způsobem naprogramujte další logický aux s činností „Zap při 1. vyp“ a v poli „První aux“ vyberte výsledný aux předchozího logického auxu, v poli „Výsledný aux“ vyberte první aux předchozího logického auxu. (Obr.3)
4. Z Menu 4.2 – ovládání auxů (nebo jiným způsobem) zapněte jeden z použitých auxů. Ověřte, že použité auxy nejsou ovládány jiným způsobem (jinou funkcí).
Poznámka: Pro řízení dalších auxů je doporučeno využít vazbu přes logický aux s funkcí „Zap/Vyp jako 1.“.
Funkce: Sepnutím jednoho z auxů je spuštěn časovač tohoto auxu a po jeho ukončení je logickou funkcí „Zap. při 1. vyp“ sepnut druhý aux a spuštěn jeho časovač. Po ukončení časovače druhého auxu je tento vypnut a logickou funkcí „Zap. při 1. vyp“ je opět spuštěn první aux.
Galerie
obr.1
obr.2
obr.3
