> Jak na detektoru udělat z NC kontaktu NO

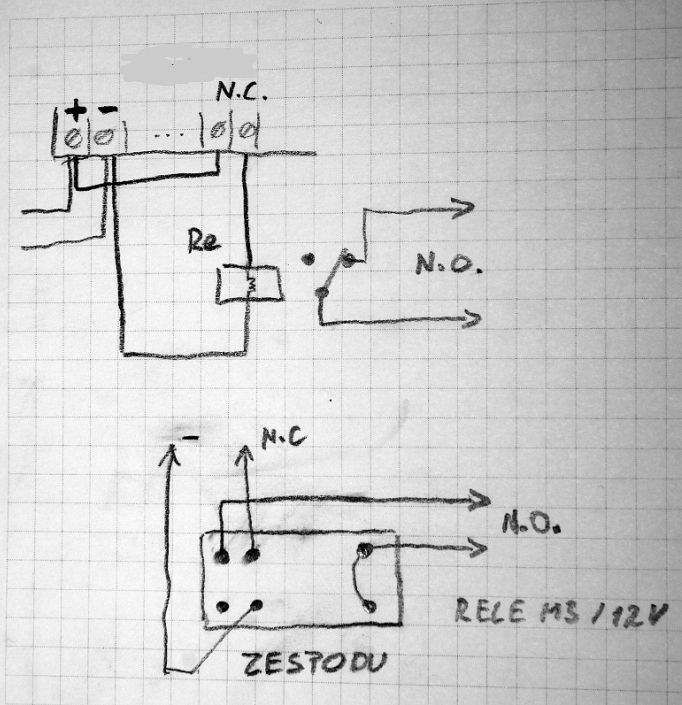

Jednoduchý návod, jak vyrobit kontakt NO, mám-li k dispozici čidlo s kontaktem pouze NC, ukazuje obrázek. Kontaktem NC ovládám vnější relé. Doporučuji relé typ M3 / 12V. Má přepínací kontakty a relativně nízkou spotřebu. Tímto relé ale nejde spínat napětí z elektrorozvodné sítě, takže pokud by byla potřeba, musí se použít relé vyhovující.Kontakt nc na čidle je připojen na jeden konec vinutí relé a na napájecí napětí. Druhý konec relé je připojen na opačný pól napájení. V klidu je kontakt nc sepnut, tudíž proud teče vinutím cívky, relé je přitaženo a kontakt NO rozepnut. Jakmile čidlo zaznamená pohyb, proud relé se přeruší, kotva odpane a kontakt NO sepne. Při použití tohoto zapojení je nutno mít na paměti nevýhody - relé není tak spolehlivé, jako polovodičový spínací prvek (optofet) a dále je citlivé na napájecí napětí. Pokud je tato kombinace umístěna na konci dlouhého přívodu, hrozí, že napětí klesne pod mez, kdy relé spolehlivě ovládá kotvu.
