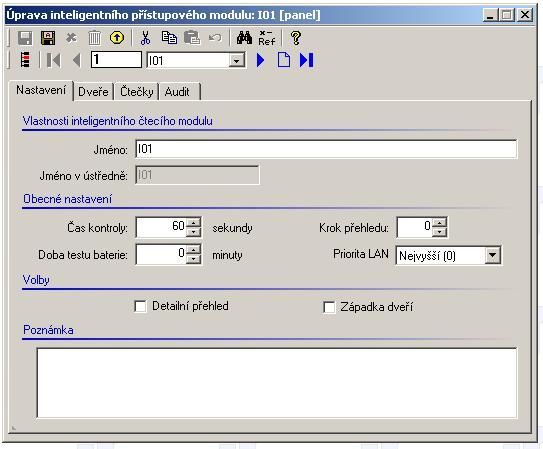

Nastavení (Settings) Obr. 1
Jméno (Name) – pole pro zadání jména modulu v Insight.
Jméno v ústředně (Name in Panel) – pole se jménem modulu, které bude zobrazeno na displeji LCD klávesnice. Nelze jej změnit.
Čas kontroly (Pool Time) – pole pro stanovení času, po který může být modul bez komunikace s ústřednou.
Doba testu baterie (Battery Test Time) – pole pro zadání délky dynamického testu baterie modulu. Čas „0“ zakáže test baterie.
Krok přehledu(Review Pacing) – nastavení četnosti ukládání událostí, vzniklých v„Offline módu“, z modulu do ústředny. Toto nastavení dovolujeoptimalizovat zatížení LAN při použití více modulů tohoto typu.Nastavená výchozí hodnota „0“ představuje asi 15 událostí za minutu.
Priorita LAN(LAN Priority) – pole pro volbu priority zpráv přenášených z modulu doústředny. V rozsáhlých systémech s více inteligentními přístupovýmimoduly je doporučeno rozdělit je do 4 skupin a každé přidělit jinouprioritu.
Detailní přehled (Detail Review) – nastaví ukládání detailního přehledu do historie modulu v „Offline módu“.
Západka dveří (Tongue Sense) – nastaví použití vstupu západky dveří pro funkce „dveře otevřeny příliš dlouho“ a „ násilné otevření dveří“.
Poznámka (Notes) – pole pro poznámky a jiné záznamy.

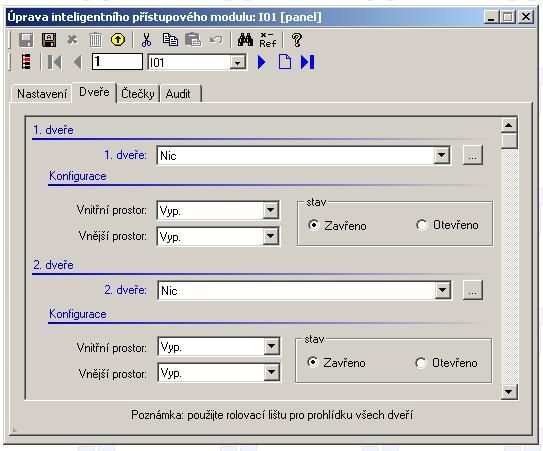

Dveře (Doors) Obr. 2
1.– 4. dveře (1st - 4th Door) – pole pro výběr dveří přiřazených na tuto pozici dveří inteligentního přístupového modulu.
Funkce vnitřní/vnější prostor:
Vyp. (Off) – přístup bude povolen všem uživatelům, kteří mají tyto dveře ve svém seznamu dveří.
Zap.(On) - přístup bude povolen všem uživatelům, kteří mají tyto dveře vesvém seznamu dveří a vnitřní prostor ve svém seznamu prostorů kvypnutí.
Odmítnout (Deny) – přístup nebude povolen žádnému uživateli.
Stav (Interlock state) – volba nastavení funkce vzájemného blokování dveří v „Offline módu“.
Zavřeno – každé dveře ve skupině vzájemného blokování, přiřazené jinému modulu než je tento, budou vždy považovány za zavřené
Otevřeno - každé dveře ve skupině vzájemného blokování, přiřazené jinému modulu než je tento, budou vždy považovány za otevřené.

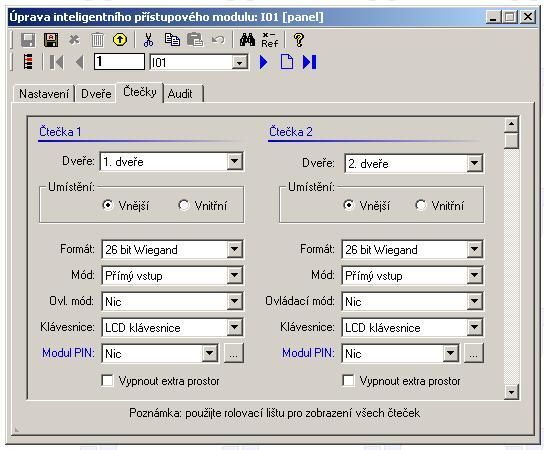

Čtečky (Readers) Obr. 3
Dveře (Rdr. Door) – pole pro přiřazení této čtečky ke dveřím, vybraným v předchozí tabulce „Dveře“.
Umístění: (Located)
Vnější (Outside) – příchodová, vnější čtečka,
Vnitřní (Inside) – odchodová, vnitřní čtečka
Formát – pole pro výběr formátu dat přiřazené čtečky.
Mód (Mode) – pole pro určení jakým způsobem bude karta zpracována.
Ovl. mód(Arm Mode) – pole pro volbu způsobu, jakým bude ovládán vnitřní/vnějšínebo extra prostor v závislosti na oprávněních uživatele a nastavenídveří.
Klávesnice (Keys) – pole pro výběr zdroje zadání PINu, je-li nastaven režim „PIN a karta“.
Modul PIN(PIN Module) – pole pro výběr LCD klávesnice, která bude použita prozadání PINu v režimu „PIN & karta“. Pro každou z 8 čteček může býtzvolena jiná LCD klávesnice.
Vypnout extra prostor (Turn Off Extra Area) – volba umožní vypnutí uživatelova extra prostoru při vstupu do dveří.
Jméno (Name) – pole pro zadání jména modulu v Insight.
Jméno v ústředně (Name in Panel) – pole se jménem modulu, které bude zobrazeno na displeji LCD klávesnice. Nelze jej změnit.
Čas kontroly (Pool Time) – pole pro stanovení času, po který může být modul bez komunikace s ústřednou.
Doba testu baterie (Battery Test Time) – pole pro zadání délky dynamického testu baterie modulu. Čas „0“ zakáže test baterie.
Krok přehledu(Review Pacing) – nastavení četnosti ukládání událostí, vzniklých v„Offline módu“, z modulu do ústředny. Toto nastavení dovolujeoptimalizovat zatížení LAN při použití více modulů tohoto typu.Nastavená výchozí hodnota „0“ představuje asi 15 událostí za minutu.
Priorita LAN(LAN Priority) – pole pro volbu priority zpráv přenášených z modulu doústředny. V rozsáhlých systémech s více inteligentními přístupovýmimoduly je doporučeno rozdělit je do 4 skupin a každé přidělit jinouprioritu.
Detailní přehled (Detail Review) – nastaví ukládání detailního přehledu do historie modulu v „Offline módu“.
Západka dveří (Tongue Sense) – nastaví použití vstupu západky dveří pro funkce „dveře otevřeny příliš dlouho“ a „ násilné otevření dveří“.
Poznámka (Notes) – pole pro poznámky a jiné záznamy.
Dveře (Doors) Obr. 2
1.– 4. dveře (1st - 4th Door) – pole pro výběr dveří přiřazených na tuto pozici dveří inteligentního přístupového modulu.
Funkce vnitřní/vnější prostor:
Vyp. (Off) – přístup bude povolen všem uživatelům, kteří mají tyto dveře ve svém seznamu dveří.
Zap.(On) - přístup bude povolen všem uživatelům, kteří mají tyto dveře vesvém seznamu dveří a vnitřní prostor ve svém seznamu prostorů kvypnutí.
Odmítnout (Deny) – přístup nebude povolen žádnému uživateli.
Stav (Interlock state) – volba nastavení funkce vzájemného blokování dveří v „Offline módu“.
Zavřeno – každé dveře ve skupině vzájemného blokování, přiřazené jinému modulu než je tento, budou vždy považovány za zavřené
Otevřeno - každé dveře ve skupině vzájemného blokování, přiřazené jinému modulu než je tento, budou vždy považovány za otevřené.
Čtečky (Readers) Obr. 3
Dveře (Rdr. Door) – pole pro přiřazení této čtečky ke dveřím, vybraným v předchozí tabulce „Dveře“.
Umístění: (Located)
Vnější (Outside) – příchodová, vnější čtečka,
Vnitřní (Inside) – odchodová, vnitřní čtečka
Formát – pole pro výběr formátu dat přiřazené čtečky.
Mód (Mode) – pole pro určení jakým způsobem bude karta zpracována.
Ovl. mód(Arm Mode) – pole pro volbu způsobu, jakým bude ovládán vnitřní/vnějšínebo extra prostor v závislosti na oprávněních uživatele a nastavenídveří.
Klávesnice (Keys) – pole pro výběr zdroje zadání PINu, je-li nastaven režim „PIN a karta“.
Modul PIN(PIN Module) – pole pro výběr LCD klávesnice, která bude použita prozadání PINu v režimu „PIN & karta“. Pro každou z 8 čteček může býtzvolena jiná LCD klávesnice.
Vypnout extra prostor (Turn Off Extra Area) – volba umožní vypnutí uživatelova extra prostoru při vstupu do dveří.
