LCD klávesnice je v systému Concept základním prvkem pro programování a ovládání systému. Umožňuje provést všechny operace systému, včetně těch, které nelze provést z Insight.
   Pro zvýšení uživatelského komfortu je možné použít 4 indikační LED a integrovaný bzučák. Informace uživateli jsou zobrazovány na dvouřádkovém podsvíceném displeji se 16 znaky na řádek.
   Každá LCD klávesnice v systému musí mít své jedinečné číslo, které nemůže mít žádná jiná LCD klávesnice. Na rozdíl od jiných modulů se číslo (adresa) klávesnice nenastavuje DIP přepínači, ale z klávesnice v instalačním módu. V instalačním módu se rovněž nastavují další parametry klávesnice, jako například kontrast displeje, jazyková sada, použití bzučáku apod.

   Nastavení LCD klávesnice:
    1. Přechod do instalačního módu LCD klávesnice:
Přechod je možný dvěma způsoby:

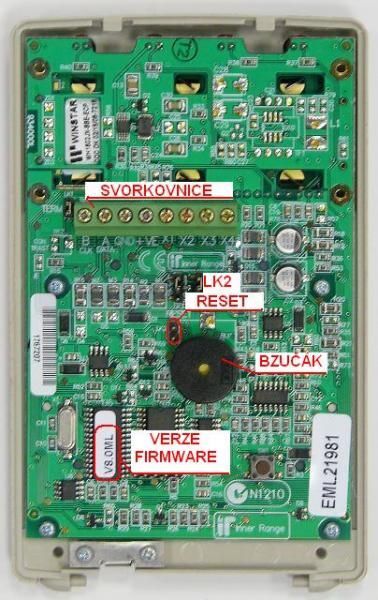

a) - Zkratujte propojku LK2 „RESET“ (Obr.2), stiskněte a držte klávesu „HELP“;
     - Vyčkejte 2 sekundy, rozpojte propojku LK2 a následně uvolněte klávesu „HELP“.
b) - odpojte napájení klávesnice, stiskněte a držte klávesu „HELP“;
     - znovu připojte napájení a následně uvolněte klávesu „HELP“.

    2. Nastavení čísla klávesnice:
   Po přechodu do instalačního módu se zobrazí na displeji tato zpráva - Obr.1. Číslo klávesnice se zadává číselnými klávesami.
    Je-li toto číslo LCD klávesnice v systému již použito, zobrazí se zpráva „Module Exist“.
   Je-li číslo příliš velké (mimo rozsah daný velikostí a konfigurací paměti ústředny), je zobrazena zpráva „Module Too Big“. V obou těchto případech je nutno změnit číslo klávesnice.
   Nastavení potvrďte stiskem klávesy „OK“.
   3. Nastavení kontrastu
   Po zobrazení zprávy „contrast ^/v“ můžete šipkami nahoru/dolů zvýšit/snížit kontrast zobrazení displeje. Nastavení potvrďte stiskem klávesy „OK“.
   4. Nastavení ovládání LED 4
   LED 4 klávesnice je možné ovládat auxem klávesnice Tnn:X02 (Aux2) nebo vyřadit volbou „Off“. Mezi volbami přecházíte stiskem klávesy „>“ .
   Volbu potvrďte stiskem klávesy „OK“.
   5. Nastavení ovládání bzučáku
   Po zobrazení zprávy „Pulse Beep“ je možné ovládat interní bzučák klávesnice (přerušovaný tón) jejím auxem Tnn:X04 (Aux4), nebo jej vyřadit volbou „Off“. Je-li vybrán aux Tnn:X04, není pak možné použít klávesnicovou zónu Tnn:Z02. Volbu potvrďte stiskem klávesy „OK“.
   6. Volba jazyka
   Klávesnice s označením EML (firmware V8.0 a později) umožňují výběr jazykové sady pro lepší zobrazení specifických znaků. Výběr se provádí číselnými klávesami. Standardní angličtina je 01, čeština 02, Slovenčina 10... Volbu potvrďte stiskem klávesy „OK“.

   Klávesu „<“ můžete použít pro přechod na předchozí položku, klávesou „END“ ukončíte instalační mód klávesnice.
   Další nastavení klávesnice je prováděno v programovacím Menu 7.2.1.
