Nová verze GSM modulu VT21 a VT20 umožňuje odeslání více zpráv na základě událostí ve formátu Contact ID a také u této verze bylo zjednodušeno programování modulu.
Nová verze GSM modulu VT21 umožňuje odeslat následující SMS:
Poznámka: pro ústředny EVO je z hlediska nastavení a funkce výhodnější modul PCS250 (dříve PCS200/100), ukázka nastavení je hlavně demonstrativní.
Nová verze GSM modulu VT21 umožňuje odeslat následující SMS:
- počet zón 254
- počet uživatelů 32
- počet podsystémů 32

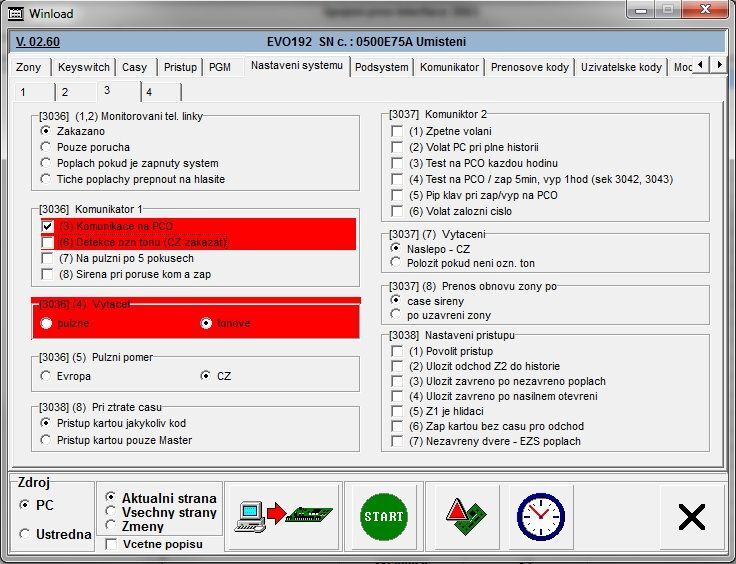

- V ústředně EVO192 je potřeba povolit komunikaci, nastavit tónovou volbu a zrušit detekci oznamovacího tónu, obr. 1.

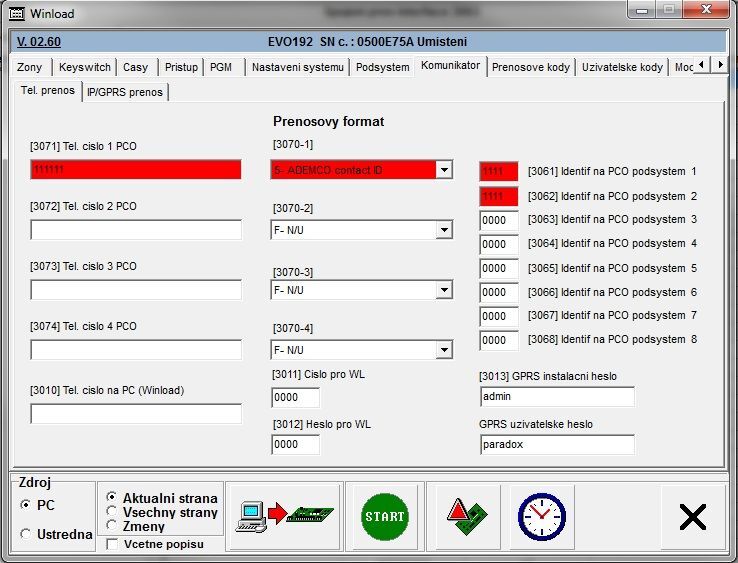

- V komunikátoru je potřeba zadat telefonní číslo (pro tónovou volbu musí být 6-místné, nejlépe 111111) vybrat formát Contact ID a zadat objektové čísla (pro všechny podsystémy 1111), obr. 2.

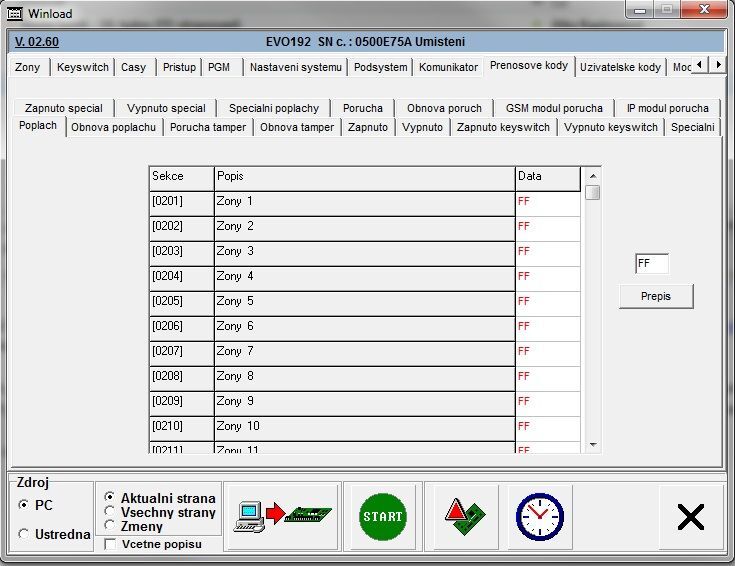

- Nastavíme přenosové kódy na hodnotu FF u událostí které chceme přenášet, obr. 3.
- Pro nastavení modulu použijeme program VT Setup 7.X., obr. 4.

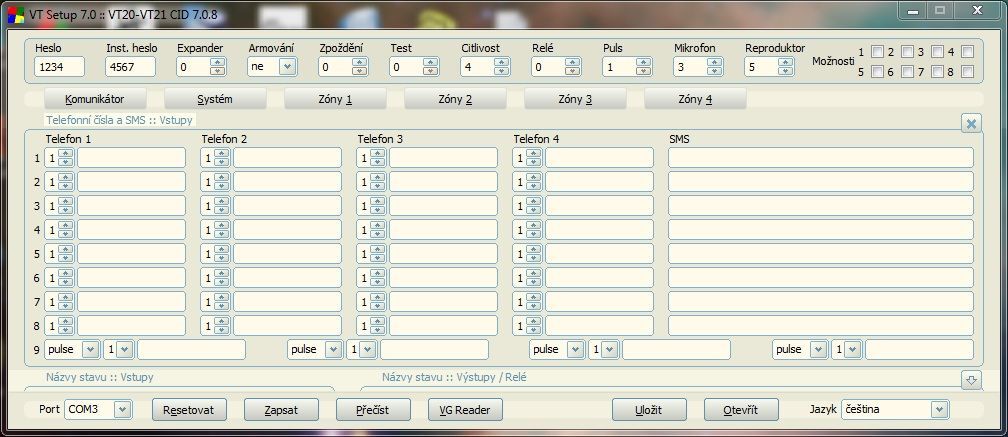

- Pro nastavení modulu VT21 vybereme volbu VT20-VT21 CID, otevře se programovací okno modulu, obr. 5.
- Pro nastavení komunikátoru, použijeme tlačítka Komunikátor, Systém, Zóny 1 až 4.

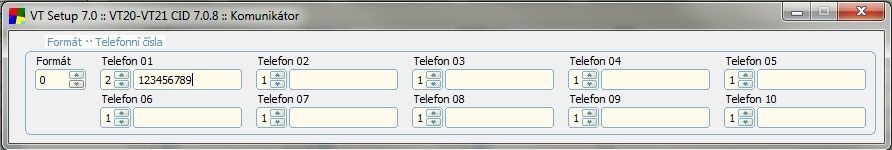

- V komunikátoru nastavíme telefonní čísla a typ komunikace na jednotlivé tel. čísla (1-SMS, 2-SMS a prozvonění, atd.), obr. 6.

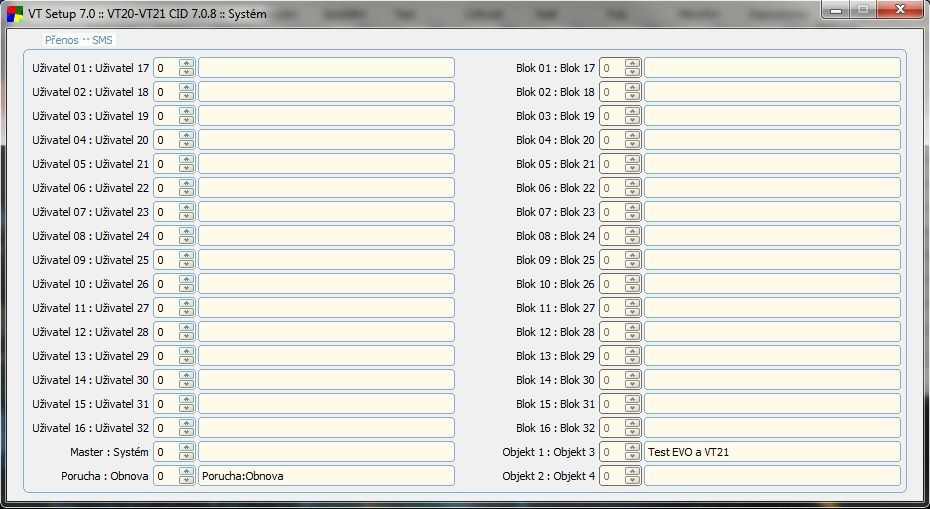

- V systému můžeme pojmenovat uživatele, podsystémy (bloky) a objekty. Pokud chceme zasílat poruchové stavy, musíme do řádku Porucha : Obnova zadat text Porucha:Obnova, obr. 7.
- V Zónách můžeme pojmenovat jednotlivé zóny, obr. 8.
- Po ukončení nastavení stačí kliknout na tlačítko "Zapsat", nastavení se odešle do modulu. Modul propojíme s tel. komunikátorem ústředny pomocí přiloženého kabelu (zapojíme na svorky RING, TIP). Tímto je nastavení kompletní a můžeme otestovat funkci. Pro detailnější nastavení modulu VT21 nahlédněte do instalačního návodu
Poznámka: pro ústředny EVO je z hlediska nastavení a funkce výhodnější modul PCS250 (dříve PCS200/100), ukázka nastavení je hlavně demonstrativní.
Galerie
obr.1
obr.2
obr.3
obr.4
obr.5
obr.6
obr.7
obr.8
