Funkční připojení a zprovoznění systému DGP EVO se čtečkou otisků prstů představuje načtení otisků do čtečky, hardwarové připojení čtečky MA300 k přístupovému modulu ACM12 a programové nastavení ústředny.

Načtení otisků do čtečky
Pro načtení otisků prstů do MA300 použijeme Master kartu (Emmarine), která se dodává ke čtečce. Pro načtením nám stačí připojit MA300 na napájení (12Vdc) pak po inicializaci přiložíme Master kartu. Tímto jsme přihlásili Master kartu a pokud je Master karta načtena, čtečka zahlásí „Registrace úspěšná. Systém se vrátí do módu ověření“. Po návratu do módu ověření systém generuje hlasovou zprávu „Ověření uživatele. Přiložte prst nebo kartu “. Nyní v módu ověření přiložíme znovu Master kartu, čtečka přejde do módu načítání a zahlásí „Registrovat uživatele. Přitiskněte prst nebo přiložte kartu“ načteme otisk a to třikrát přiložením prstu na senzor, pak ukončíme mód načítání přiložením Master karty. Teď mám prst načten a čtečka nám jej bude posílat ve formátu WIEGAND 26bit po vodičích D0 a D1. Pokud by čtečka MA300 neposílala data ve formátu WIEGAND 26bit bylo by nutné na ni přehrát FW postup zde . Čtečku MA300 můžeme konfigurovat i pomocí SW , propojení PC se čtečkou MA300 je možné pomocí TCP/IP nebo RS485.

Hardwarové zapojení

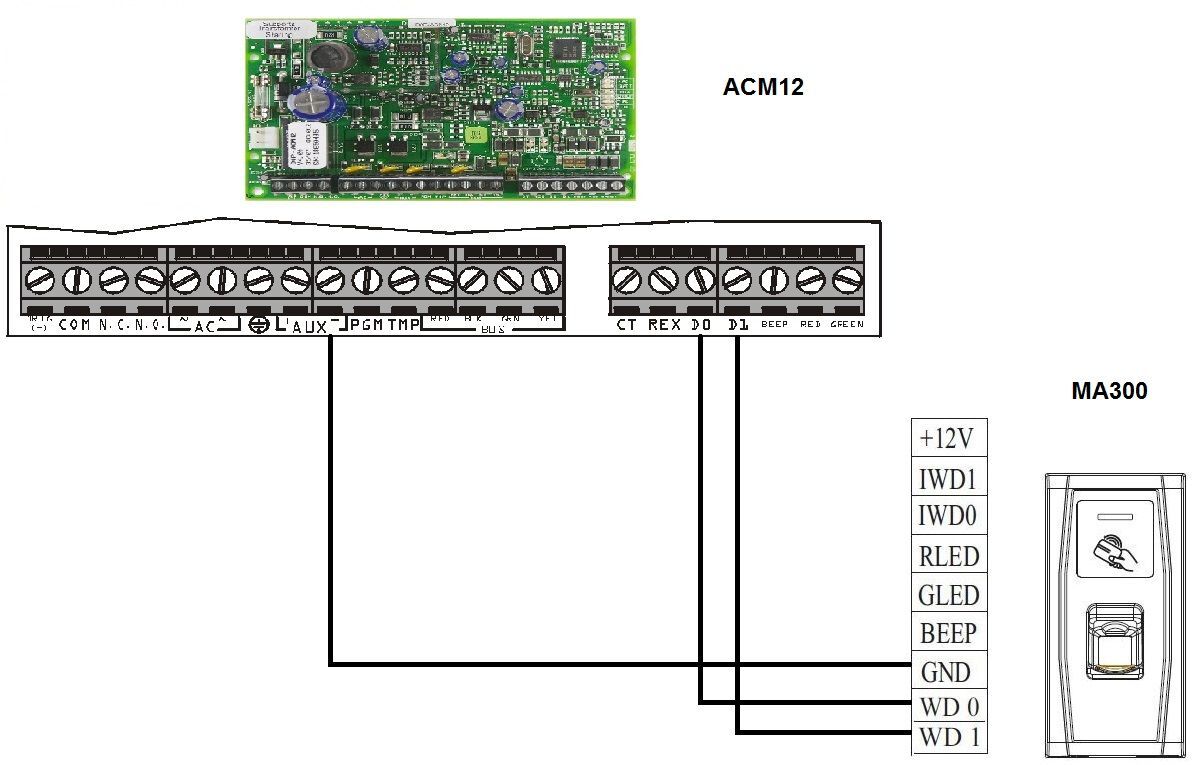

Čtečku MA300 musíme připojit k modulu ACM12 vodiči DO, D1 a GND připojení vidíme na obrázku 1.

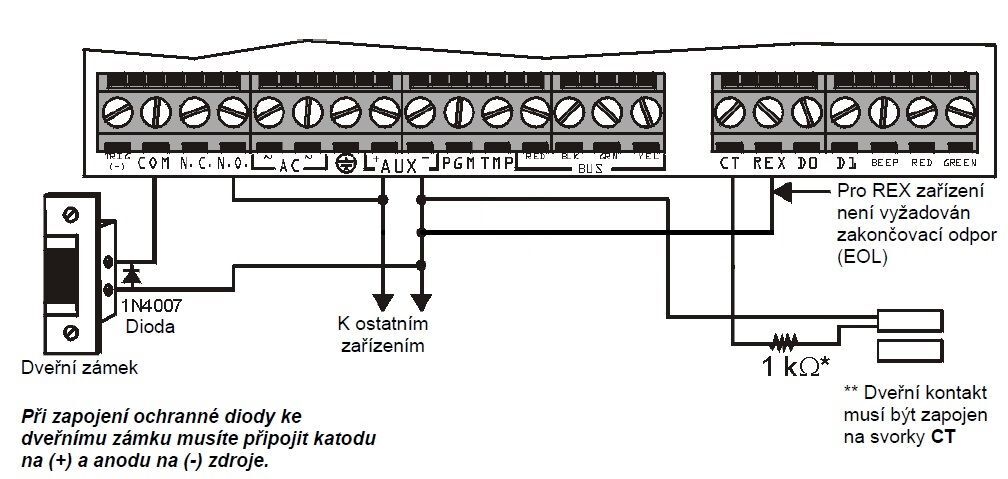

Na modulu ACM12 je (kromě jiných svorek) svorka CT pro připojení dveřního kontaktu a svorka REX pro připojení odchodového tlačítka. Jde o to, že pokud nepoužijeme dveřní kontakt (svorka CT), případně odchodové tlačítko (svorka REX), musíme tyto svorky zapojit. Svorku CT připojíme přes 1k (EOL) rezistor na svorku AUX-  a svorku REX připojíte vodičem ke svorce AUX- (obr.2).

Programování ústředny

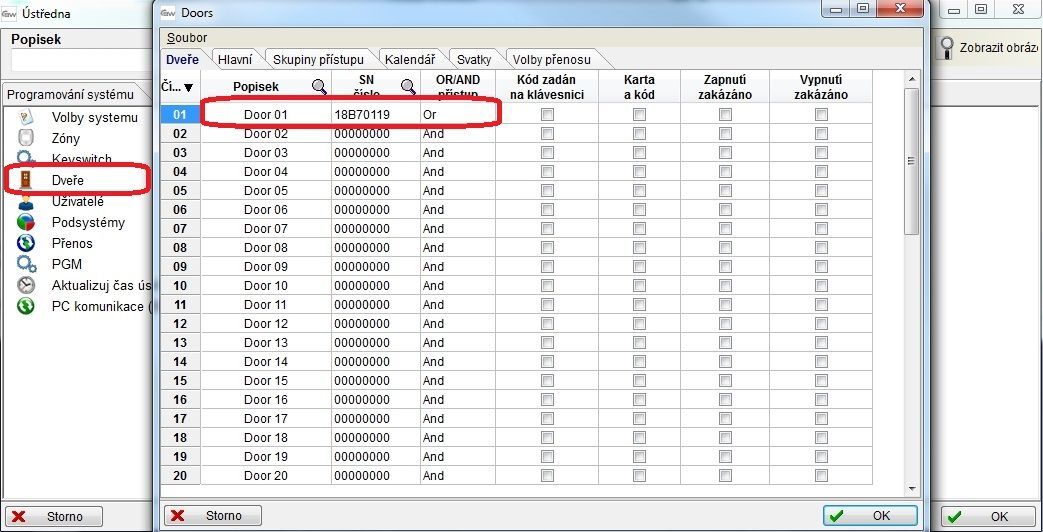

• musím zadat S/N číslo přístupového modulu ACM12 (obr.3)

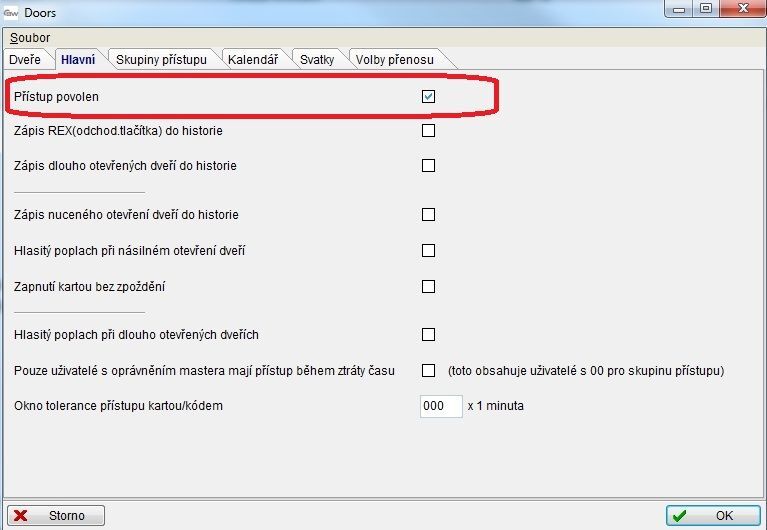

• dále je nutné povolit Přístup (obr 4)

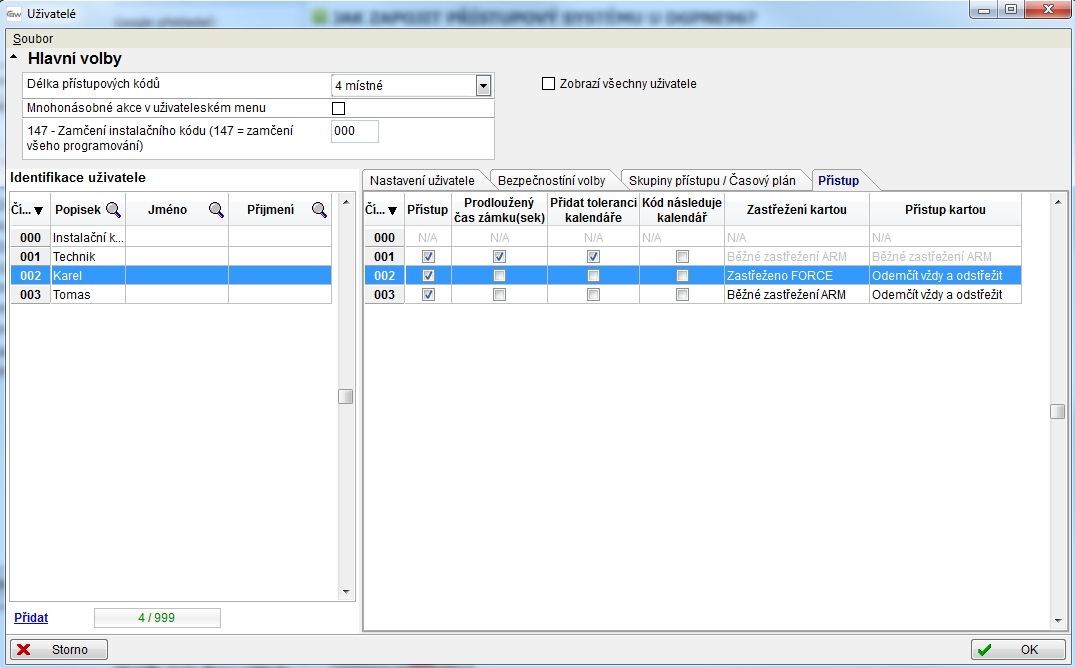

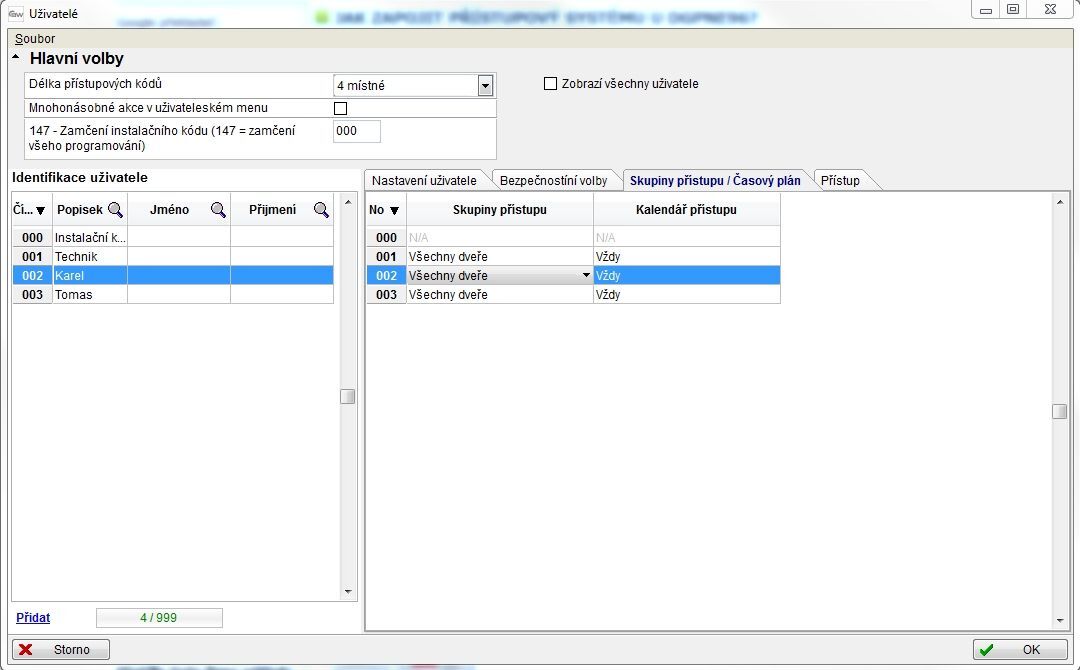

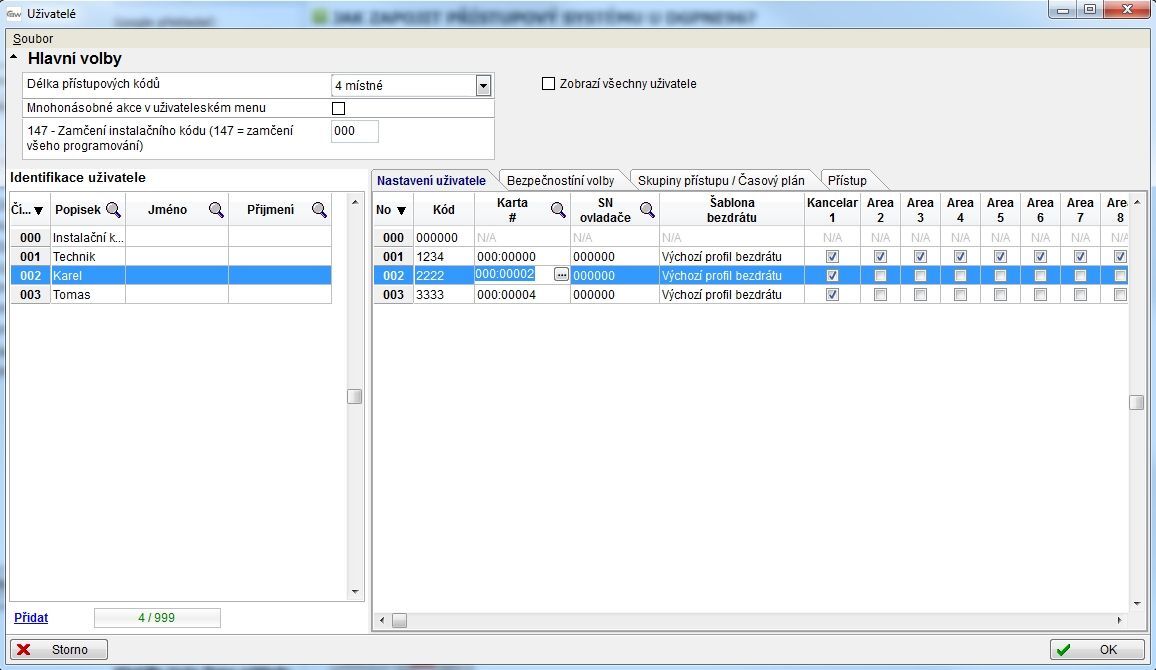

• u uživatelů zadáme „číslo karty“ (obr.5), povolíme přístup (obr.6) a můžete omezit vstup do dveří „Skupinou přístupu“ a časovým plánem „Kalendářem přístupu“ (obr.7)

Číslo karty, tedy číslo které pošle čtečka MA300 ve formátu Wiegand 26 po načtení prstu zjistíme z displeje klávesnice:

• z klávesnice vstoupíme do programování zadáme sekci [4003]
• zadáme S/N číslo přístupového modulu ACM12, jsme v programování přístupového modulu
• zadáme sekci [040] ze které vyčteme Číslo karty, které zadáváme u uživatele (obr.5).
