Komunikační úloha Insight je určena pro spojení počítače s ústřednou pro programování nebo ovládání a podporuje komunikaci čtyřmi způsoby:
- přímá linka (RS 232)
- přes síť protokolem TCP/IP (Ethernet)
- interním modemem (Interní modem)
- externí modem (Externí modem)

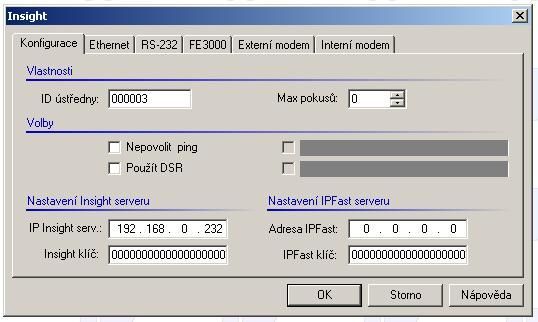

     Konfigurace (Configuration) Obr.1
   ID ústředny (Panel ID) – programovatelné hexadecimální číslo od 00000001 do 00FFFFFF, musí být shodné s číslem zadaným v ústředně.
Poznámka: - první dvě číslice musí být 00.
- výchozí hodnota 00000000 nesmí být použita, alespoň jedna z posledních 6-ti číslic musí být různá od 0.
- všechny ústředny načtené v jedné instalaci Insight musí mít rozdílné číslo ústředny (ID ústředny).
   Max. pokusů(Max. Attemps) – maximální počet pokusů, kdy se bude ústředna pokoušetspojit s Insight serverem, když použije vytáčené připojení (externínebo interní modem). Výchozí hodnota 0 znamená 10 pokusů.
  Stanovení maximálního počtu pokusů zabrání nadměrnému vytáčení spojenív případech, kdy komunikační úloha Insight nemůže zřídit spojení.Není-li spojení dosaženo do maximálního počtu pokusů, komunikační úlohyexterní či interní modem ukončí pokusy o spojení.
   Nepovolit ping(No Ping) – Vybráním této volby nebude ústředna odpovídat na dotaz pingv TCP/IP. Nevybráním této volby bude ústředna odpovídat na ping, cožmůže být potřebné při testování spojení přes internet.
   Použít DSR(Use DSR) – Vyberte tuto volbu, jestliže pro monitorování stavuústředny je použit pin DSR kabelu RS232. Nevybráním této volby budeústředna DSR pin kabelu ignorovat.
   IP Insight serv. (Insight IP) – IP adresa PC, na kterém je nainstalován Insight server.
   Insight klíč(Insight Key) – (32 hexadecimálních čísel) 128-mi bitový kódovací klíčpro komunikaci mezi ústřednou a Insight serverem. Stejný klíč musí býtnastaven jak v ústředně, tak i v Insight serveru.
   Adresa IPFast (IPFast IP) – IP adresa IPFast serveru.
   IPFast klíč (IPFast Key) - (32 hexadecimálních čísel) 128-mi bitový kódovací klíč pro komunikaci mezi ústřednou a IPFast PCO.
Poznámka: volby IPFast nejsou v této verzi podporovány.

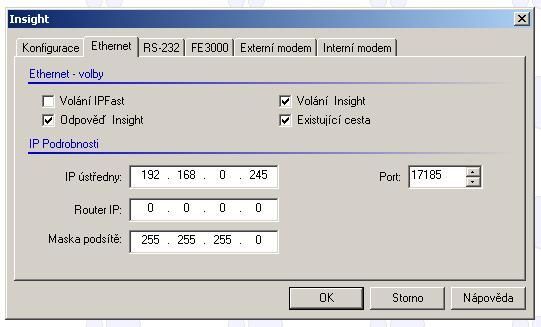

     Ethernet  Obr.2
   Spojení s Insight serverem přes Ethernet UART port. Verze ústředny V5.1 a vyšší.
Připoužití připojení přes Ethernet nastavte adresy „IP ústředny“, „RouterIP“, „Masku podsítě“ a „Port hlášení“. Použijete-li v místní síti DHCP,není nutno zadávat „IP ústředny“, ani masku podsítě.
   Odpověď Insight(Answer Insight) – povolením této volby bude ústředna odpovídat napožadavek na spojení z Insight serveru přes internet. Nepovolením tétovolby nebude ústředna odpovídat na požadavky na spojení.
   Volání Insight (Call Insight) – při aktivaci této volby bude ústředna inicializovat spojení s Insight serverem přes internet.
   Existující cesta(Path Exist) – aktivací této volby může být použit tento způsobspojení. Není-li aktivní, nebude použit tento způsob komunikace.
   IP ústředny (Panel IP) – pole pro zadání IP adresy ústředny. Ponechte 000.000.000.000 jestliže je adresa přidělována automaticky DHCP.
   Router IP– pole pro zadání statické IP adresy routeru. Ponechte 000.000.000.000jestliže je adresa přidělována automaticky DHCP a Insight server je vestejné místní síti jako ústředna.
   Maska podsítě(Subnet Mask) – pole pro zadání IP adresy místní sítě. Ponechte000.000.000.000 jestliže je adresa přidělována automaticky DHCP aInsight server je ve stejné místní síti jako ústředna.
   Port(Announce Port) – pole pro zadání čísla portu Insight serveru. Je nutnéurčit pouze pokud dva nebo více serverů sdílejí stejnou bránu a externíadresu. Výchozí číslo portu je nastaveno 17185.

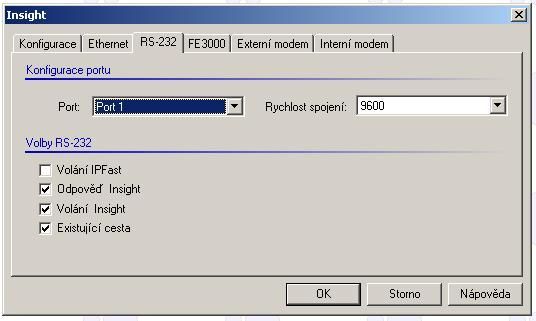

     RS 232 Obr.3
  Přímé sériové spojení s Insight serverem přes UART port. Vyžadujenaprogramovat „Port“ a „Rychlost spojení“ (Baud Rate). Vyberte číslopoužitého portu na desce komunikačních portů připojené k ústředně.Doporučená rychlost komunikace je 9600 Bd.
   Port– pole pro volbu komunikačního portu ústředny. Použitelné jsou porty 1– 4 na desce komunikačních portů UART. Nelze použít port 0 na desceústředny.
   Rychlost spojení (Baud Rate) – pole pro volbu komunikační rychlosti spojení mezi ústřednou a Insight serverem. Doporučená rychlost je 9600 Bd.
   Odpověď Insight(Answer Insight) – povolením této volby bude ústředna odpovídat napožadavek na spojení z Insight serveru přes sériový port. Nepovolenímtéto volby nebude ústředna odpovídat na požadavky na spojení.
   Volání Insight (Call Insight) – při aktivaci této volby bude ústředna inicializovat spojení s Insight serverem přes sériový port.
   Existující cesta(Path Exist) – aktivací této volby může být použit tento způsobspojení. Není-li aktivní, nebude použit tento způsob komunikace.

Poznámky: 1. Chceme-li použítkterýkoli způsob komunikace s ústřednou (Ethernet, RS-232, …) musí uvybraného způsobu komunikace být aktivní volby:
- „Existující cesta“ - povolí použití tohoto způsobu komunikace,
- „Odpověď Insight“ - povolí ústředně odpovídat tímto druhem komunikace na dotaz z Insight serveru,
- „Volání Insight“ - povolí ústředně inicializovat spojení s Insight serverem tímto způsobem komunikace.
Toto nastavení musí odpovídat i nastavení komunikační úlohy v ústředně (volby A, C, E).

2. Komunikační úloha Insight musí být vždy první kom. úlohou – CT01.

3. Volby IPFast nejsou v této verzi podporovány.
