AVC78x a přenos snímků na FTP server

DVR řady AVC78x umožňují záznam v závislosti na alarmu přenášet snímky v JPEG formátu na FTP server.

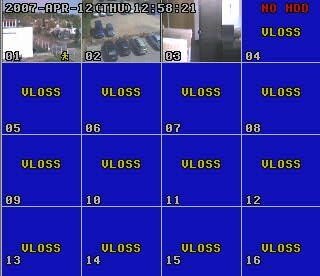

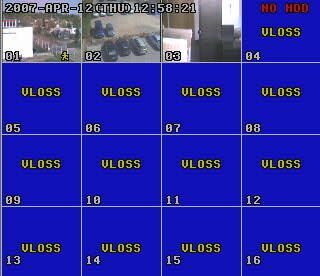

Přenášené snímky se tvoří z aktuální obrazovky na hlavním monitoru DVR v závislosti na alarmu. Budeme-li mít zobrazenu např. kameru jedna na celou obrazovku a v tutéž dobu bude alarm na kameře dvě, snímek bude proveden z kamery jedna. Proto je vhodné mít zobrazeny kamery do multiplexu (obr.1).

    Formát snímků:

• komprese JPEG
• rozlišení 320x276
• velikost cca 20kB na snímek


Nastavení DVR pro odesílání snímků na FTP server.

Nastavení je možné pouze pomocí dodávaného softwaru VideoServerE.

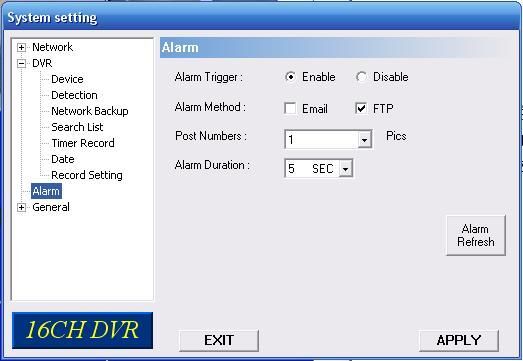

V systémovém nastavení (System setting/network/ftp) vyplníme přihlašovací údaje (jméno, heslo, IP adresu, port a adresář FTP serveru) (obr.2). Dále v záložce Alarm aktivujeme Alarm Trigger a zatrhneme volbu FTP u Alarm Metod (obr.3).

Zaznamenané snímky jsou označeny ve formátu typ alarmu, čísla kamer, datum a přesný čas.

Př. Motion_1_3_20070412145430.jpg
Snímek pořízený při detekci pohybu na kamerách č. 1 a č. 3 dne 4.12.2007 v 14:54:30.

Ukázkový snímek nastavení freewarového The Personal FTP server (obr.4).
