Analogový modul je určen k monitorování analogových veličin v systému Concept. Umožňuje naprogramovat reakci systému na dosažení předem stanovené hodnoty veličiny (spouštěcí hodnota) a generovat poplachový stav. Aktuální hodnotu analogové veličiny můžeme zobrazit na kterékoli LCD klávesnici.
Každý analogový vstup je zpracováván jako vstupní zóna. Může pracovat v některém módu a v nastavených spouštěcích hodnotách ovládat výstupní auxy. Je-li analogová hodnota mimo měřitelný rozsah (nízká či vysoká) je generován tamperový stav.

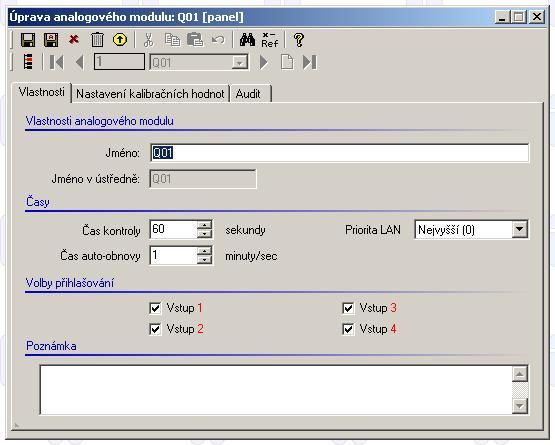

Vlastnosti ( Properties) Obr. 1
Jméno (Name) – pole pro zadání jména modulu.
Jméno v ústředně (Name in Panel) – jméno modulu, které se zobrazí na LCD klávesnici ústředny. Nemůže být změněno.
Čas kontroly (Poll Time) – maximální čas, kdy může být modul bez komunikace s ústřednou.
Čas auto – obnovy (Auto Update Time) – nastavení časového intervalu mezi automatickým ukládáním analogových hodnot všech programovaných vstupů do přehledu.
Priorita LAN (LAN Priority) – určení priority předávání zpráv ústředně před ostatními moduly. Priorita 0 je nejvyšší, priorita 3 je nejnižší. Zprávy z modulu s prioritou 0 budou předány dříve než zprávy z modulu s prioritou 3. (V malých systémech mohou mít všechny moduly prioritu 0, ve velkých systémech mívá analogový modul použitý pro řízení klimatizace prioritu 3.)

Volby přihlašování (Logging Optios)
Vstup (Input) – zatržení určuje ze kterého vstupu budou jeho hodnoty ve stanoveném čase auto – obnovy ukládány do přehledu.
Poznámka (Notes) – pole pro poznámky.

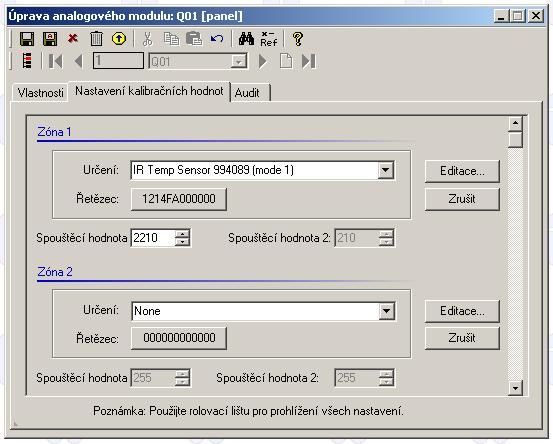

Nastavení kalibračních hodnot (Zone Configuration) Obr. 2
Určení (Preset) – dovoluje určit kalibrační řetězec před jeho přepočítáním a uložením do seznamu.
Řetězec (String) – dovoluje zadat libovolný kalibrační řetězec. 4 čísla musí být zadána pro každý programovaný vstup. Kalibrační řetězec může brát v úvahu i chybu zaokrouhlení a přesnost. Škála hodnot musí být zvolena čtyřmi platnými čísla a volbou počtu desetinných míst (0 až 3).
Spouštěcí hodnota (Trigger) – nastavuje prahovou spouštěcí hodnotu. Jednotky spouštěcích hodnot jsou závislé na nastavení módu v kalibračním řetězci. V módu 0 jsou jednotkami volty, v módech 1 – 5 stupně Celsia.
Editace (Edit) – otevře dialogové okno kalibrace, dovolující manuální nastavení kalibračního řetězce podle požadovaných parametrů.

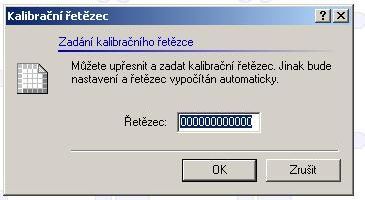

Přímé zadání kalibračního řetězce  Obr. 3
1.V „Nastavení kalibračních hodnot“ (Zone Configuration) klikněte na tlačítko „Řetězec“ (String).
2.Po otevření okna pro zadání kalibračního řetězce zadejte požadované hodnoty a klikněte na „OK“.

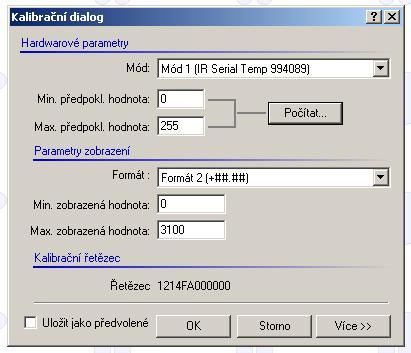

Zadání kalibračního řetězce v kalibračním dialogu. Obr. 4, 5
1. V „Nastavení kalibračních hodnot“ (Zone Configuration) klikněte na tlačítko „Editace“ (Edit)
2. Vložte vhodné hodnoty všech parametrů do odpovídajících polí kalibračního dialogu.

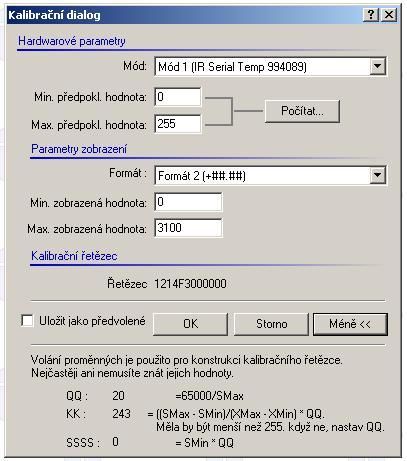

3. Pro vyhledání vztahů mezi všemi poli klikněte na tlačítko „Více >>“
    Kliknutím na tlačítko „Méně <<“ budou informace skryty.
4. Zaškrtnutím „Uložit jako předvolené“ budou nové hodnoty řetězce uloženy stisknutím tlačítka „OK“.

Pro sériový teplotní senzor IR Temp (ser. číslo 994089) jsou doporučeny následující kalibrační řetězce:
Mód 1: 1214FA000000
Každý teplotní senzor má přiřazen jeden vstup. Měřící rozsah 0 – 31°C, zadává se jen jedna spouštěcí hodnota.
Mód 2: 2214FA000000
Jsou využity pouze vstupy 1. a 3. Hodnoty ze vstupu 1. (3.) jsou předávány i na vstup 2. (4.). Měřící rozsah 0 – 31°C, zadává se jen jedna spouštěcí hodnota.
Mód 3: 3214FA000000
Je využit pouze vstup 1. Hodnoty z tohoto vstupu jsou přenášeny na vstupy 2., 3. a 4. Měřící rozsah 0 – 31°C, zadává se jen jedna spouštěcí hodnota.
Mód 4: 4214FA000000
Každý teplotní senzor má přiřazen jeden vstup. Měřící rozsah 0 – 31°C, zadávají se dvě spouštěcí hodnoty. První jako střední hodnota rozsahu, druhá jako rozsah. Vyžaduje firmware analogového modulu 1.05 a vyšší.
Mód 5: 5205FA6E0000
Každý teplotní senzor má přiřazen jeden vstup. Měřící rozsah -55 – 70°C, zadávají se dvě spouštěcí hodnoty. První jako střední hodnota rozsahu, druhá jako rozsah. Vyžaduje firmware analogového modulu 1.09 a vyšší, firmware ústředny V4 a vyšší.
