Dotaz:
Mám k dispozici záznamové zařízení Pinetron PDR-X70xx a otočnou PTZ kameru bez alarmových vstupů. V kameře mám nastaveny presety. Jak docílím toho, aby se kamera přesunula na požadovný preset na základě aktivace alarmového vstupu na zařízení Pinetron?

Odpověď:

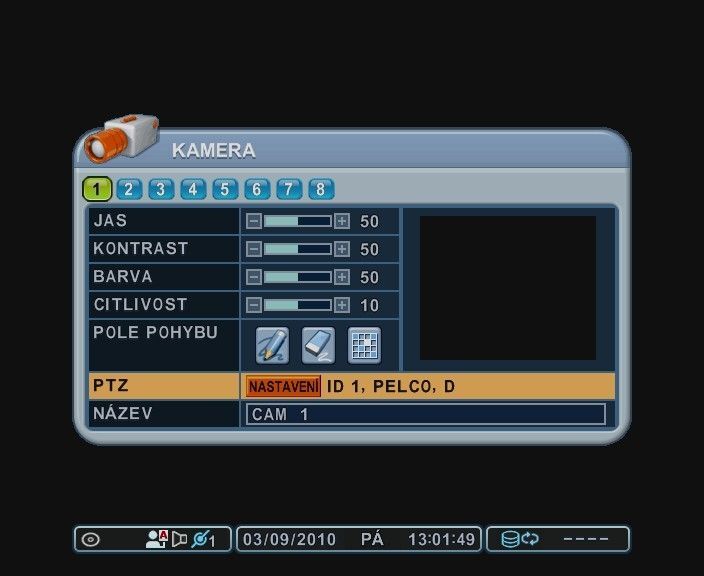

1. Nejprve v menu kamera nastavíme parametry PTZ komunikace pro požadovaný  kanál. (obr. 1 – 3)
2. Veškerá další nastavení se provádí v menu zařízení (obr. 4). Na záložce PTZ událost zvolíme pro požadovaný kanál ve sloupci aktivní volbu jdi a číslo presetu, jenž se má při aktivaci alarmového vstupu vyvolat. Pokud požadujeme aby v případě deaktivace alarmového vstupu došlo k vyvolání dalšího presetu, nastavíme volbu jdi a číslo presetu i ve sloupci neaktivní. (obr. 7).
3. Pomocí ikonky majáčku (obr. 7 vpravo) vyvoláme menu, ve kterém lze nastavit, na základě jakých podnětů bude PTZ událost vyvolána. V našem případě zatrhneme na řádku "alarm vstup" volbu 1. Tzn. k aktivaci PTZ události dojde sepnutím alarmového vstupu č.1 na záznamovém zařízení. Jako aktivační událost je možné použít i detekci pohybu, ztrátu videosignálu, či různé stavy systému. (obr. 8)
4. V menu zařízení na záložce hlavní (obr. 5) je možné na řádku "PTZ event" nastavit časový úsek od 0 do 5 sekund. Jedná se o prodlevu mezi PTZ událostmi pro aktivní a neaktivní stav. Na záložce alarm (obr. 6) je možné definovat klidovou hodnotu pro použitý alarmový vstup (N.O. či N.C.).

Výslekem těchto nastevení bude, že pokud dojde k sepnutí (popř. rozepnutí při nastavení N.C.) alarmového vstupu č.1 na záznamovém zařízení, přesune se PTZ kamera na preset č.1. Při deaktivaci (popř. aktivaci při nastaevní N.C.) pak na preset č.2.
