Před nedávnem jsem psal o tom, jak používat žárovku jako zátěž. Při testování zdrojů (EVO...) se ale projeví fakt, že žárovka za studena si vezme v prvních okamžicích mnohem větší proud, než je proud ustálený. Má to za následek odpojení zdroje a nemožnost testu. Jak to obejít:

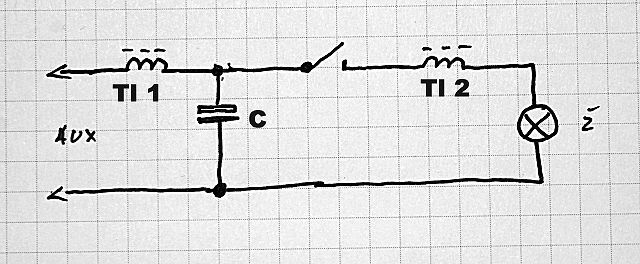

1) Zapojení s tlumivkami. (Obr. 1) Žárovku nepřipojujeme přímo, ale přes pí-článek, tvořený dvěma tlumivkami a kondenzátorem. Po připojení na svorky zdroje se přes tlumivku nabije kondenzátor. Díky tlumivce je proudová špička mnohem menší, než kdyby se kondenzátor připojil přímo. Spínačem se potom přes další tlumivku připojí testovací žárovka. V prvním okamžiku se vybije do žárovky kondenzátor (opět přes tlumivku), takže na zdroj špička nepůsobí. Jinými slovy - prvotní proudovou zátěž "odnese" kondenzátor a zdroj bude dodávat jen ustálený proud. Jako tlumivky vyhoví ty, které se používají ve zdrojích ústředen EVO, jako kondenzátor se použije paralelní baterie asi pěti kondenzátorů z téhož zdroje.

2) Dvě žárovky v sérii. (Obr. 2) Na testování zdroje se použijí dvě žárovky za sebou. Ž2 je hlavní testovací, Ž1 je pomocná, mnohem menší, než hlavní. Po připojení teče proud přes obě žárovky. Díky menší žárovce teče malý proud, který zdroj neshodí, ale stačí k tomu, aby se hlavní žárovka předžhavila. Po asi 5 - 10. vteřinách se sepne spínač, malá žárovka se překlene a veškerý proud teče do velké. Díky tomu, že je již předehřátá, proudový šok není zdaleka tak velký, jako kdyby byla studená. Na testování zdrojů EVO (max 1A) se použije jako Ž1 12V/5W a jako Ž2 12V/15W vybraná, s proudem do 1A.

3) Stačí pouze jedna testovací žárovka. Při testu se ale nejdřív na asi 15 - 20 s připojí k akumulátoru ústředny, čímž se prohřeje. Pak se honem přehodí na svorky auxu. Důležitá je rychlost, žárovka rychle chladne. Máme-li štěstí a jsme-li šikovní, zdroj nevypadne.
