HDIM101A

HDIM101A
HDIM101A
HDIM101A
HDIM101A
HDIM101A
HDIM101A
HDIM101A
Stručné informace:
Zdroj řízený napětím 0~10VDC pro LED osvětlení s nastavitelným výstupním maximálním konstantním proudem od 250 do 700mA. Napájecí napětí 85 ~ 265VAC. Výstupní napětí 42-58V.
Interní kód:E000-4155

Dostupnost:

Archiv
Tento produkt byl již vyřazen z prodeje.

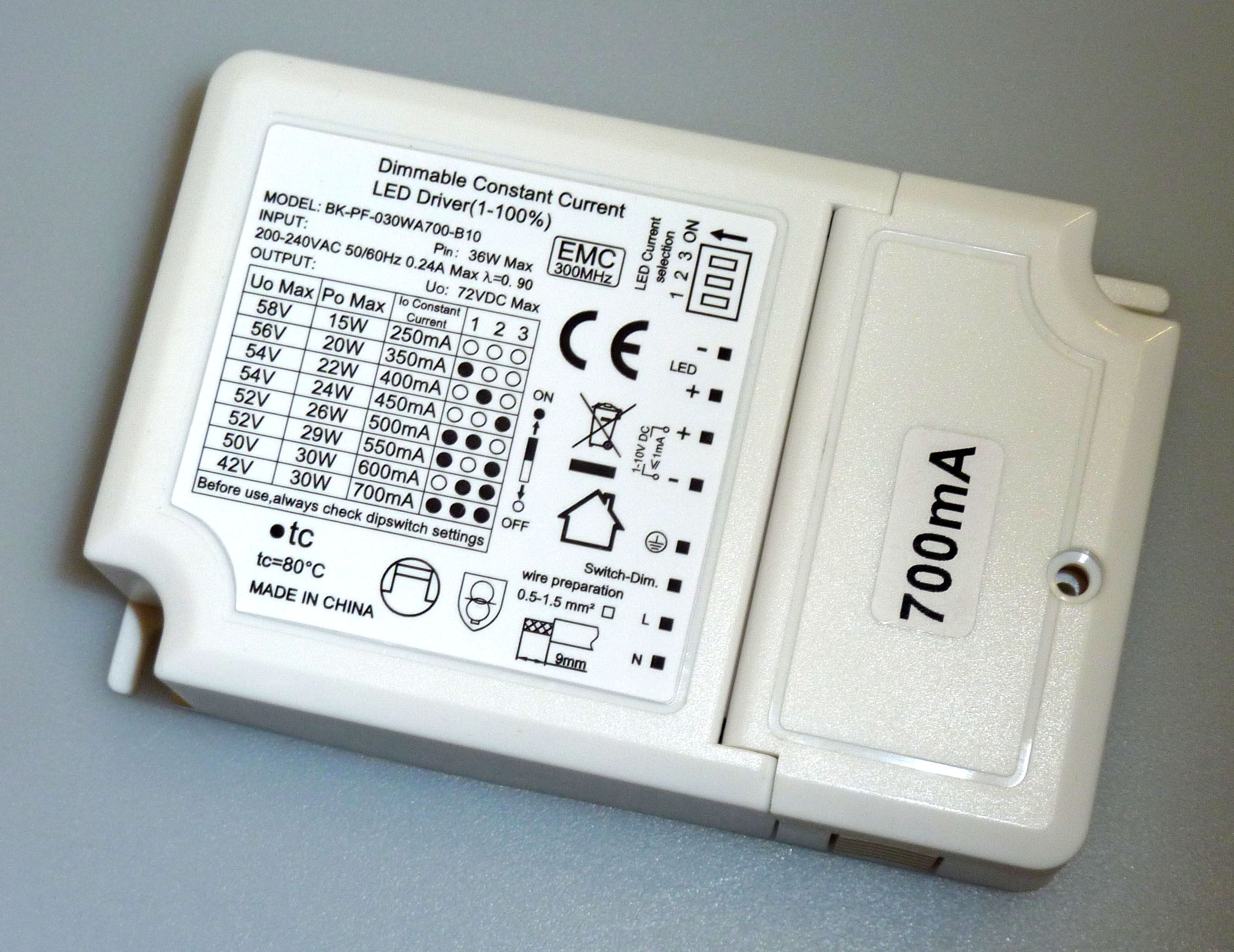

HDIM101A zdroj pro LED osvětlení řídícím napětím 0 ~ 10VDC.

 Řízený zdroj napětím 0~10VDC pro LED osvětlení s nastavitelným výstupním maximálním konstantním proudem od 250 do 700mA. Napájení  85 ~ 265VAC.



Vstupní napětí / napájení

85 ~ 265VAC

Vstupní řídící napětí

0 ~ 10VDC / 1 ~ 10VDC

Počet kanálů

1

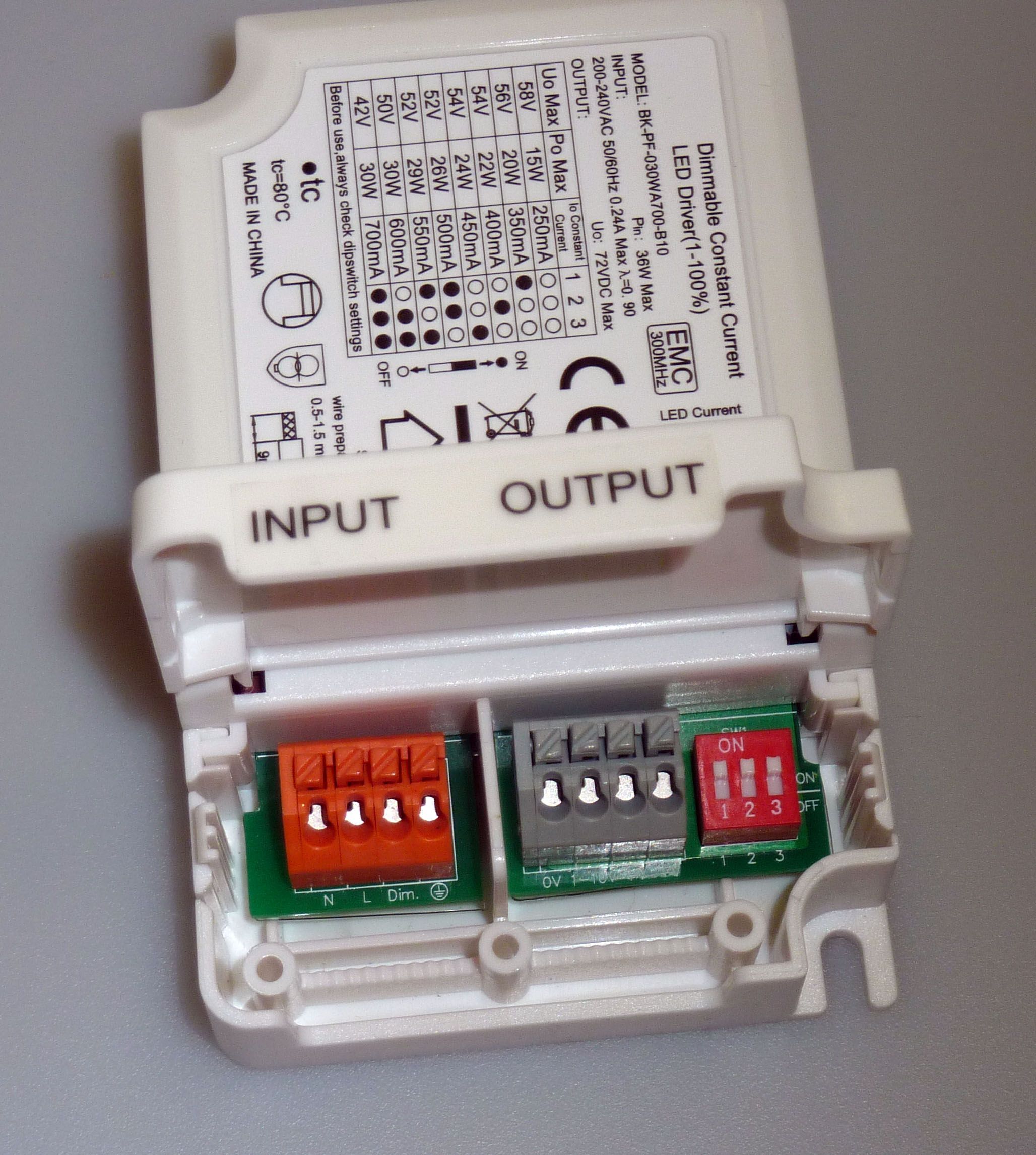

Volitelný konstantní max. proud

250mA / 350mA / 400mA / 450mA /  500mA / 550mA / 600mA / 700mA

Metoda ovládání

Regulace pomocí změny napětí

Provozní teplota

-20°C ~ +60°C

Provozní odběr

‹ 1W

Napájení ovladače

3ks AAA baterie (nejsou součásti dodávky)

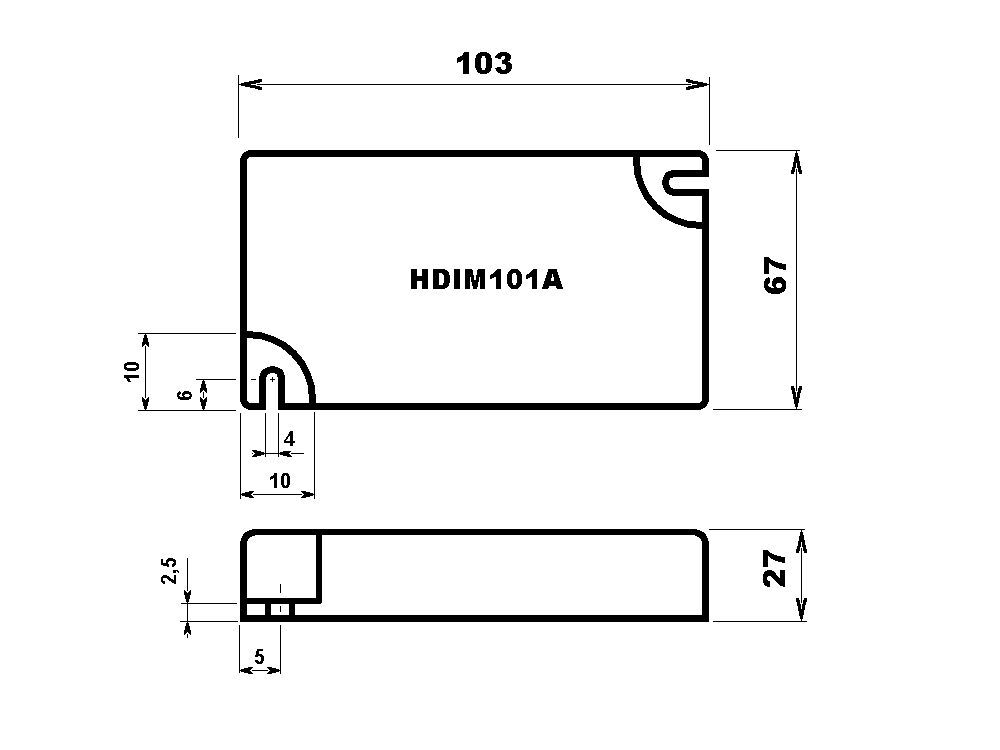

Rozměry [mm]

103 x 67 x 27



Možnosti zapojení

Na stmívání velkých panelů se použije stmívač HDIM101B, na stmívání malých panelů HDIM101A. Zapojení lze kombinovat. Původní zdroj se odpojí (dále ho již nepoužijeme). Na stmívači HDIM101x nastavíme dle návodu příslušný proud - pro velký panel je to 1000mA, pro malý panel 550mA. Každý panel musí mít svůj stmívač.

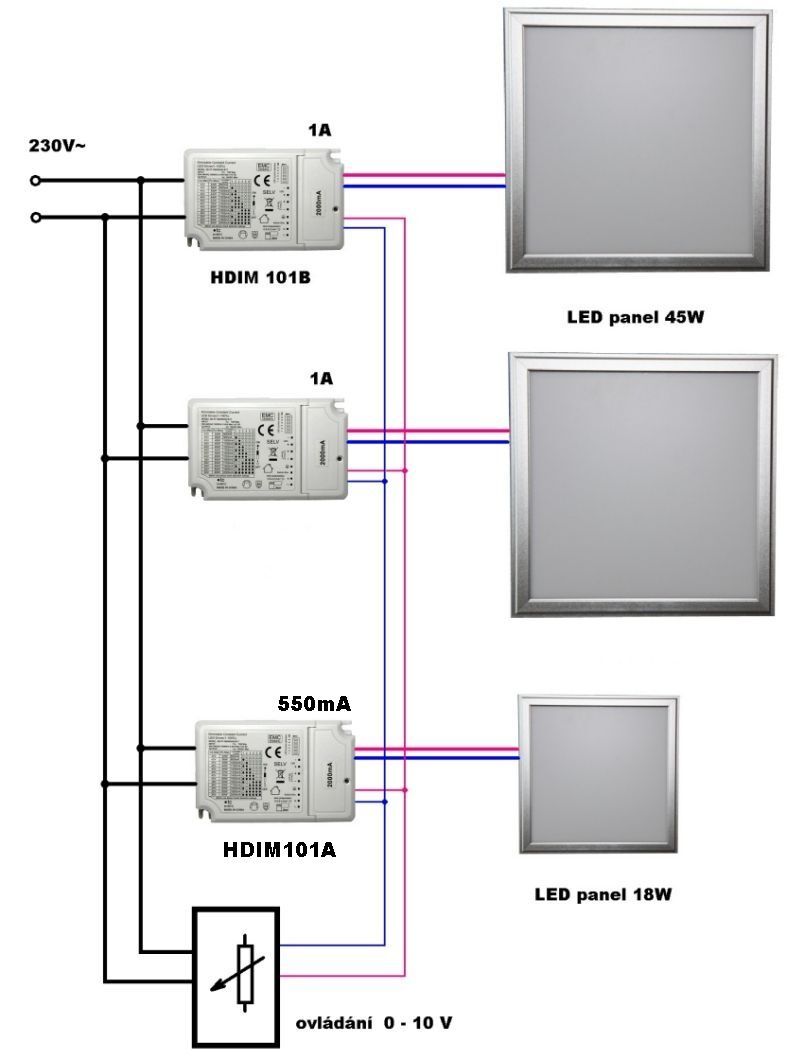

Na obrázku je příklad, jak stmívat dva velké a jeden malý panel.

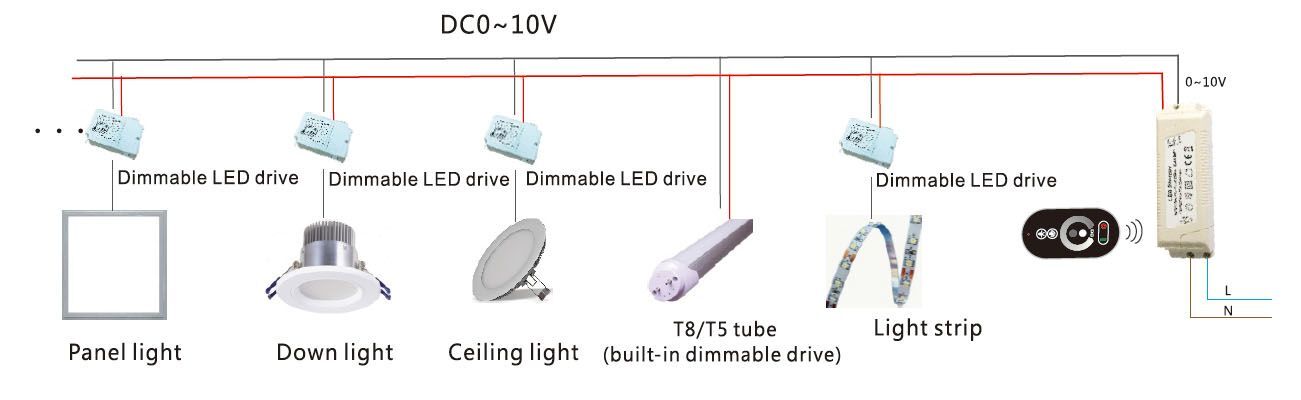

Stmívače HDIM101A a HDIM101B se ovládají "sběrnicí", na které je 0 - 10 V.
Inteligentní budovy s tím počítají a mají tento rozvod již nachystán.
Pokud chceme ovládat stmívání soustavy panelů individuálně, použijeme driver HDIM304B s bezdrátovým ovladačem. Driver HDIM304B má na výstupu proměnné napětí 0 - 10 V, kterým se řídí souběžně všechny stmívače. Toto napětí se nastaví dálkovým ovladačem.
