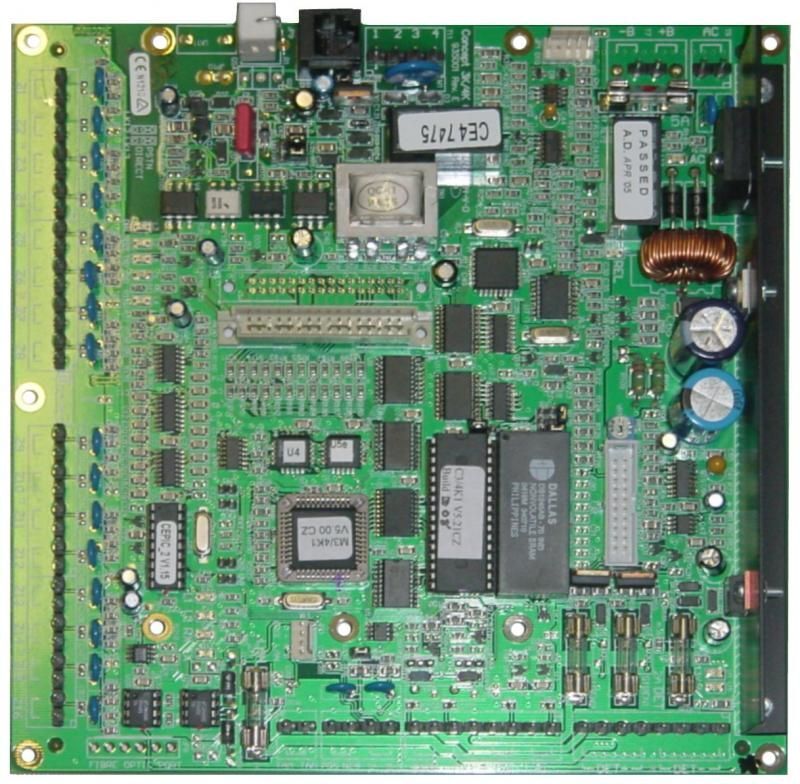

IRC4000EU + 512K pamet

IRC4000EU + 512K pamet
IRC4000EU + 512K pamet
Stručné informace:
Zvýhodněná sada desky ústředny IRC4000CZ a rozšiřující paměť 512KB.
Interní kód:E001-2048

Dostupnost:

Archiv
Tento produkt byl již vyřazen z prodeje.

IRC4000 Ústředna

Ústředna Concept  4000 je srdcem celého systému. Komunikuje s ostatními moduly, zpracovává získané informace, řídí činnost výstupů a sirén a komunikuje s pulty centrální ochrany, atd. Verze IRC 4000 EU nahrazuje starší verzi IRC 4000.
Concept  4000 se řadí mezi modulární systémy, tzn. je rozdělen na řadu zařízení, které mají specifické funkce a které spolu vzájemně komunikují po společné LAN. Na jedné LAN jich smí být maximálně 250, přičemž až 99 modulů smí být téhož typu. K rozlišení jednotlivých zařízení na LAN se používá adresa, přičemž tato musí být jedinečná pro každý modul téhož typu.

Představení zabezpečovacího, přístupového a docházkového systému Concept

Exkurze do vzorového domu, představení vlastností a možností inteligentního zabezpečovacího a přístupového systému Concept



Vlastnosti:

  • 16 zón přímo na desce ústředny
  • 2 reléové výstupy ( max. 2,0 A / 30 V DC), lze rozšířit o 8 výstupů ( max. 100 mA )
  • 2 výstupy pro modulované sirény (8 Ohm / 10 W)
  • Integrovaný telefonní komunikátor
  • Integrovaná sériová linka ( tzv. port 0 )
  • Možnost rozšíření o další 4 sériové porty
  • Integrovaný zdroj 2 A
  • Systémové vstupy monitorují stav LAN, pojistek, napájení, ochranné kontakty modulů,...
  • Chybové LED pro snadnou identifikaci případných chyb či problémů



Technické parametry:

Rozměry :
Rozměry PCB 200x200x100  (včetně chladiče)
Rozměry krytu 415 x 403 x 100
Elektrické vlastnosti :
Napájení 16 V střídavých, 3A ( doporučený transformátor TRN15/75VA )
Max. odebíraný proud 275 mA s 4 port UART deskou
Akumulátor 12 V  18 Ah ( doporučeno )
Výstupní napětí  12 VDC
Proudové pojistky Samostatné pojistky pro akumulátor, sirénu 1/2, LAN a napájení detektorů
Vstupy
Vstupní zóny 16 ( rozšířitelné na více než 2000, pomocí sběrnicových modulů )
Výstupy
Výstup na sirény 2 ( interní a externí ), max. zátěž 2 x 8 ohmů, 10 W akustické sirény (reproduktory)
Programovatelné výstupy (fyzické) 2 ( rozšiřitelné na 10 pomocí 8 - vstupé desky IRA 3000 )
Max. spínaný proud výstupů Výstup 1 a 2: relé 2A/30 V DC, výstup 3 - 10:  100 mA
Releové výstupy ( 8 výstupů pomocí rozšířitelné desky IRZR3082C, náhrada výstupů 3-10 )
Max. zatížení zdroje LAN + detektory + výstupy nesmí překročit 2 A
Celkem výstupů (fyzické + virtuální) 32
Informace pro objednání

Concept 4000 IRC 4000 / CZ EU
Kryt  IRB 3000  ( + základna pro ústřednu )
Bezpečnostní kryt do boxu IRB 3010   ( nutné do objektů se stupněm zabezpečení "A" podle NBÚ )



Poznámka :

Rozšiřující porty IRPX3000EU a IRPX3000 nejsou vzájemně kompatibilní !!! Pro  ústřednu IRC4000EU lze tedy použít pouze porty IRPX3000EU !!!
