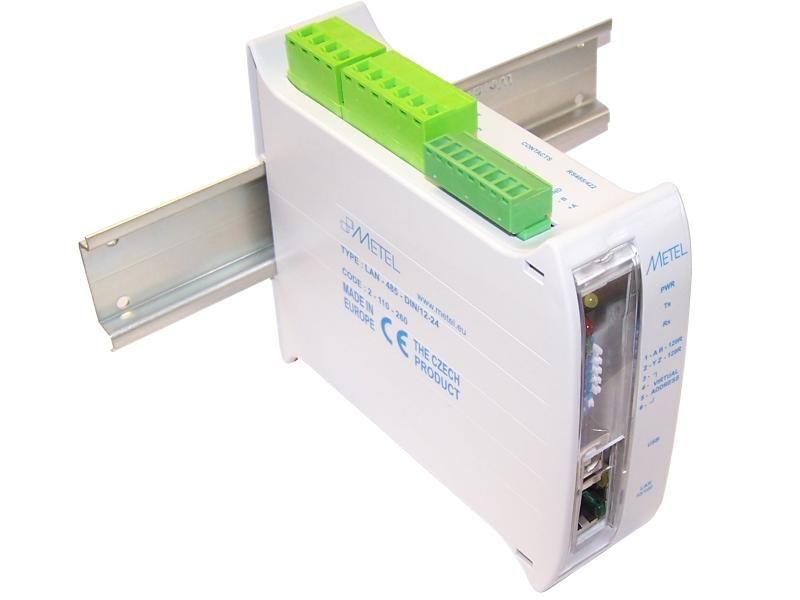

LAN-485-RACK

LAN-485-RACK
LAN-485-RACK
Stručné informace:
Ethernet převodníky sériových linek, 1x Ethernet, 1x galvanicky oddělený port RS485 nebo až 15ks EXP-C, I2C port, 2x digitální vstup, 2x kontakt výstup (relé), přepěťové ochrany 1kA, lokální / vzdálená správa, karta do RACK/3U-SU, BREAK-RACK/3U-SU
Objednávací kód:2-101-540

Dostupnost:

Archiv
Tento produkt byl již vyřazen z prodeje.

Ethernet I/O modul

Vlastnosti:

  • LAN-485 - 1x RS485(RS422)
  • 2x digitální vstup
  • 2x relé výstup 230VAC/10A
  • RS485(RS422) port s podporou: ABSOLUTE, ACCO-KP-PS, APOLLO, ASSET, ATS, CIAS, DOMINUS, GALAXY, GREEN CENTER, HUB PRO, ROGER, STATION ONE
  • Přepěťové ochrany
  • Provozní teplota od – 40°C do +70°C
  • Rychlost datové odezvy od 3ms
  • TCP server
  • Certifikace s I&HAS systémem DOMINUS



Popis a technické parametry

LAN-485 je vstupně/výstupní modul pro přenos kontaktů, RS485/RS422 dat po ethernetu. Management software umožňuje vzdáleně nastavit funkce kontaktu jako negaci, časování délky aktivity výstupu, logický součet a řadu dalších funkcí. RS485/RS422 port podporuje komunikaci typu: bod-bod, sběrnice a režim EXP-C, ve kterém lze na port RS485 připojit až 15ks EXP-C jednotek. Modul EXP-C(16) rozšiřuje počet vstupních i výstupních kontaktů o 6(16x DI a 8x TTL OUT).



Management
Lokální s HW ochranou USB - SIMULand aplikace
Vzdálený Ethernet - SIMULand aplikace
RS porty
Šířká pásma 1,2 - 57,6 Kbps
Kontakty
Vstup NO nebo NC proti GND
Výstup max. 30(0,4A) VAC
Napájení
Napájení RACK3USU symetricky 12-0-12 VAC
Příkon max. 3 VA
Ochrany Přepěťová / proudová, 2x 1,5 kW (10/1000μs)
– 4,5 kA při použití napájení z toroidního transformátoru
Prostředí
Pracovní teplota -40...+70°C
Vlhkost max. 95%
Mechanika
Rozměry šířka 2 sloty
Hmotnost 0,27 kg
Certifikace TÜV



Rychlost odezvy převodníků

Vysoká rychlost odezvy je jednou ze základních vlastností převodníku LAN-485. U zařízení, která potřebují na obousměrné komunikaci rychlou odezvu, využijeme možnosti přenosu RS485/RS422 v UDP režimu (multicast). Orientační časy zpoždění na datové lince jsou při přenosové rychlosti 9,6kbps 4ms a při 19,2kbps 3,7ms.
