Sada pro solární ohřev vody GETI GWH03W 2200Wp 5x PV TRINA

Sada pro jednoduchou instalaci ohřevu vody v bojlerech a dalších zařízeních. Sestava se skládá z 5 panelů Trina Solar TSM-NEG9R.28, Vertex S+ Dual Glass N-Type o výkonu 440W/panel, GETI kontroléru GWH03W 4000W a 25 metrů dlouhé kabeláže s přiloženými MC4 konektory. Invertor je vybaven vzdáleným ovládáním a dozorem prostřednictvím WiFi sítě a přehledné App., velkým srozumitelným LED displejem, teplotním čidlem s délkou 3m a nezávislým nastavením teploty pro ohřev vody jak z PV tak AC sítě. Disponuje teké funkcí nuceného ohřevu. Funkce je dostupná pouze v App a jejím prostřednictvím můžete v případě potřeby aktivovat ohřev ze sítě. Invertor je kompatibilní s většinou bojlerů na trhu. Systém je jednoduchý , vyžaduje pouze připojení příslušného počtu fotovoltaických panelů o max. výkonu 4000 W s provozním napětím 160 ~ 420V DC, síťového napětí 230C AC a propojení s odporovou zátěží, např. topná spirála, elektrický bojler, elektrický radiátor nebo podlahové vytápění a jistících prvků. Stejnosměrný proud generovaný v panelech, který nelze přivádět přímo do topných zařízení, se v měniči přeměňuje na střídavý proud , který lze použít k napájení topných zařízení.

Maximální výkon systému je 4000 W. Invertor má prioritní vstup z fotovoltaických panelů a při nedostatku výkonu na těchto panelech je systém zálohován napájením ze síťového napětí 230V AC.

Parametry produktu:

- ohřev vody pomocí odporové zátěže (topná spirála, bojler)
- vzdálený dohled prostřednictvím WiFi sítě
- vzdálený monitoring
- nucený ohřev vody ze sítě na dálku.
- teplotní čidlo
- nezávaislé nastavení teploty pro ohřev z PV a AC
- automatické přepínání mezi sítěmi (FV / síť 230V AC)
- pracovní režimy: pouze FV jako ostrovní systém nebo automatický režim FV + síť
- tichý provoz, který zajišťuje pasívní chlazení
- účinné sledování maximálního výkonu na panelech pomocí MPPT
- vysoká účinnost > 99 %

Invertor GETI GWH03W je vybaven přehledným LED displejem, který uživatele informuje o aktuálních a nastavených hodnotách :

- indikace ohřevu vody z FV panelů
- indikace ohřevu vody ze sítě 230V AC
- teplota vody (PV, AC) aktuální a nastavená
- PV výkon
- PV napětí
- indikace porovozu
- indikace chybového stavu




Technické parametry:

- vstupní napětí (VDC): 160 až 420 (VDC)
- vstupní napětí (VAC): 230 V AC
- výstupní napětí [VAC]: 0-260 V AC (VAC)
- logika přepínání: prioritní je solární ohřev, když je solární vstupní napětí nižší než 100 V DC, přepne invertor se na síť. Když je solární vstupní napětí vyšší než 150 V DC, MPPT začne pracovat a dodávat výkon.
- maximální výkon: 4000 W
- vstupní proud z PV: 20A max.
- výstupní proud AC: 20A max.
- typ zátěže: odporová s bimetalovým termostatem (není vhodný pro elektronikou řízené termostaty!)
- hodnota odporové zátěže nesmí být nižší než 13 Ohm
- funkce MPPT: ANO
- Wifi: ANO
- připojení FV panelů: Sériově nebo sériově paralelní
- prioritní vstup: FV panely
- záložní vstup: síťový 230V AC
- pracovní teplota: -25 °C ~ + 55 °C
- účinnost: > 99 %
- délka teplotního senzoru: 3m
- chlazení: pasívní
- ochrana proti zkratu na vstupu
- ochrana proti přehřátí
- vstupní připojení FV panelů: MC4 konektory
- vstupní připojení 230V AC: šroubovací svorka
- výstupní připojení 230V AC: šroubovací svorka
- materiál: Hliník + kov
- stupeň krytí: IP33
- rozměry d x š x v [mm]: 195 x 183 x 100 mm
- váha: 2,35kg

Fotovoltaický panel Trina Solar TSM-NEG9R.28, Vertex S+ Dual Glass N-Type

Technické parametry:

- jmenovitý výkon: 440 W
- typ: N-typ, Topcon, monokrystlický
- účinnost modulu: 22 %
- maximální proud (Imp): 18,14 A
- maximální napájecí napětí (Vmp): 44 V
- napětí naprázdno (Voc): 52,20 V
- zkratový proud (ISC): 10,67 A
- maximální systémové napětí: 1500 VDC (IEC)
- typ konektoru: MC4 / MC4 kompatibilní
- přední sklo: 1,6 mm tepelně zesílené sklo s vysokou průhledností
- stupeň krytí: IP68.
- počet buněk: 144
- rozměry: 1762 x 1134 x 30 mm
- hmotnost: 21,8 kg
- rám: anodizovaná hliníková slitina
- barva rámu: černá


Pozor! Instalaci solární sestavy musí vždy provádět jen osoba s příslušnou odbornou kvalifikací!

Invertor GETI GWH je vhodný pouze pro odporové zátěže s bimetalovým termostatem (není vhodný pro elektronikou řízené termostaty!)
Výstup invertoru (L, N) nesmí být připojen k elektrické síti nebo uzemnění! Výstup invertoru nesmí být zapojen do soustavy TN-C.

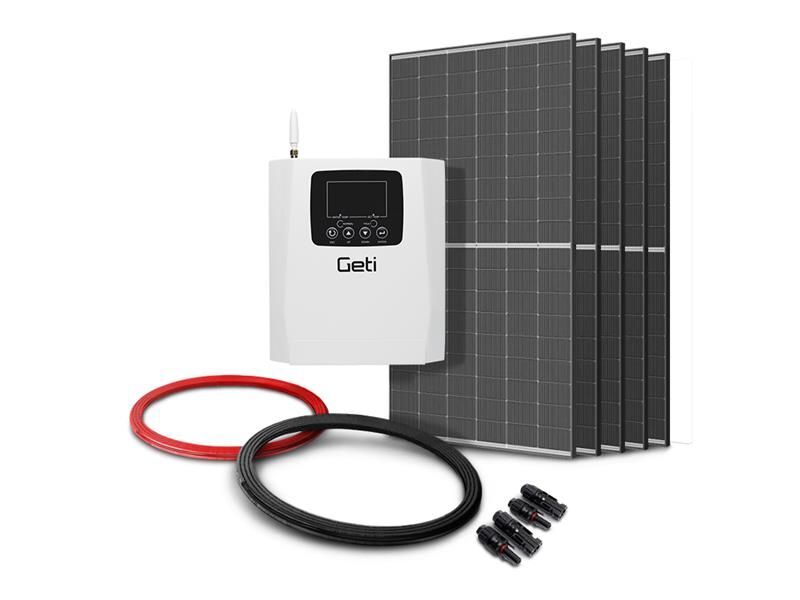

Sada obsahuje:
5 FV panely Trina Solar TSM-NEG9R.28, Vertex S+ Dual Glass N-Type
Solární kontrolér GETI GWH03W
Sada kabelů 25 metrů
Konektory MC4
instrukce k instalaci

- Jedná se o nadrozměrné zboží, na které se nevztahuje doprava zdarma. Doba dodání od vytvoření objednávky se může prodloužit o 3-4 pracovní dny.
