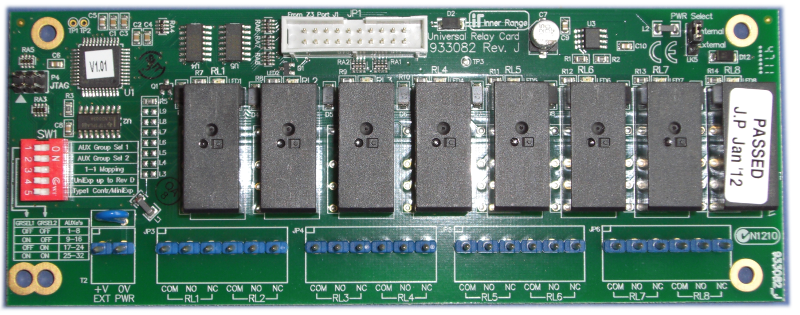

IRZR3082 Univer. ex 8xRELE

Stručné informace:
8 reléových výstupů 5 A, pro ústřednu nebo zónový expander
Objednávací kód:995082
Interní kód:E001-3480

Dostupnost:
skladem
Pro zobrazení ceny se přihlaste nebo zaregistrujte.
Počet kusů:
Přidat do košíku

IRZR3082

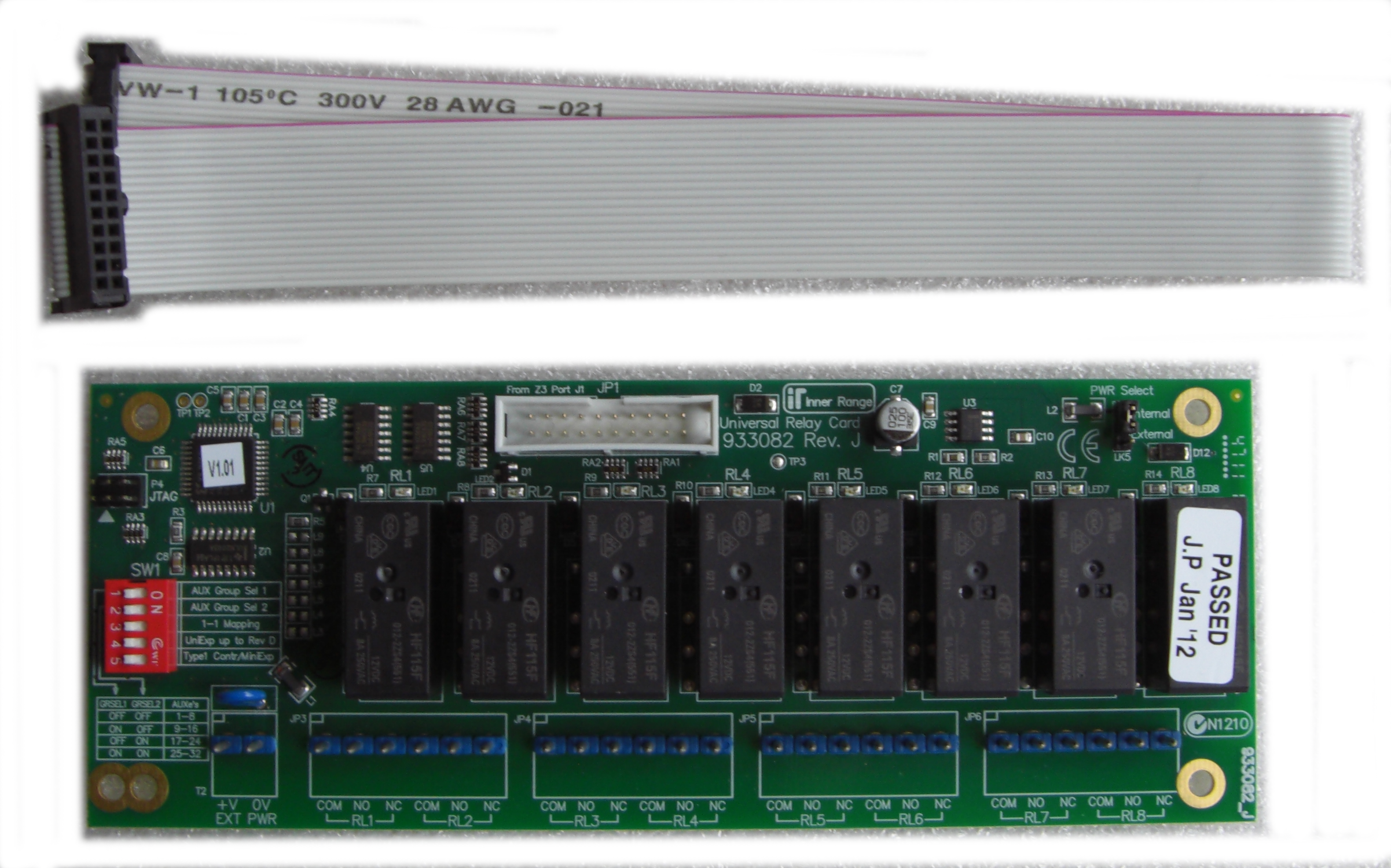

Pomocí tohoto modulu je možné rozšířit počet výstupů ústředny, univerzálního expanderu nebo miniexpandéru. V případě použití s miniexpandérem dochází k záměně integrovaných výstupů s otevřeným kolektorem za tyto výstupy. Komunikaci a popř. napájení zajišťuje hostitelský modul. Poskytuje osm bezpotenciálových 5 A reléových výstupů pro obecné účely jako jsou výstražná zařízení, klimatizace a ovládání přístupu obsahující zámky dveří, tlačítka výtahu a tlačítka jednotlivých poschodí. Modul se propojuje přímo s ústřednou/expandérem pomocí dodávaného kabelu a je z něj napájen. K univerzálnímu expandéru IRZ 3004/16 (v konfiguraci "B") je možné připojit až 4 tyto moduly. Nahrazuje předchozí typy IRZR 3082C a E.

Vlastnosti:

  • 8 reléových výstupů (5A) - ovládání klimatizace, zámky, výtahy
  • Napájení z hostitelského modulu / externího zdroje



Volitelné příslušenství:

  • Propojovací kabel - umožňuje propojit pomocí tří konektorů až 4 reléové desky k univerzálnímu expanderu a jeden k miniexpanderu. Délka 44 cm.

Důležité upozornění: Reléová deska a ostatní zařízení, napájená z expanderu, nesmí překročit maximální možný proud odebíraný z výstupu. Odebíraný proud je překročen, jestliže je zapnuto více než 16 relé ve stejném okamžiku. 8 reléový expander má možnost připojení externího napájení, jestliže odebíraný proud překročí možnosti expanderu. Je - li tento expander připojen k miniexpanderu, který je napájen z LAN, potom pro napájení těchto modulů musíte použít externí zdroj.

Technické parametry:

Typ IRZR 3082
Rozměry desky ( v mm )  180 x 68
Prostředí  0 ˚C až + 40 ˚C a 15 % až 85 % relativní vlhkosti ( nekondenzující)
Elektrické vlastnosti
Napájení  11 - 14 V DC z hostitelské desky
Min. provozní proudový odběr:  60 mA (v klidu)
Max. provozní proudový odběr: 480 mA (při sepnutých relé)
Relé
Max. spínaný proud jednoho relé  10 A a 30 V DC (odporová zátěž)
Informace pro objednání
Deska IRZR 3082
Lze také objednat
2 x 10 A relé - propojovací kabel IRZR 3083 M
2 x 10 A  relé IRZR 3083 S
8 x 5 A pasivní desku relé   IRZR 3084
